图标点图层配置
- 图标点图层，用于展示点数据的密度或位置信息，并支持添加图标功能，详情参照“背景图层Background：1.2”；
- 添加数据源，若数据源已存在，则忽略此步骤，详情参照“制图先决条件：二”；
- 参数值后面的“∑”按钮，可以实现在不同层级下的数值变化，详情参照“图标点图层Symbol：3.3.2”；
- 参数值后面“fx”按钮，可以将参数信息转为表达式，详情参照“图标点图层Symbol：3.3.3”；
一、“图层属性”模块
“图层属性”模块，用来调整图层数据源、数据类型、显示层级等，详情参照“背景图层Background：一”；
1.1 设置图层类型

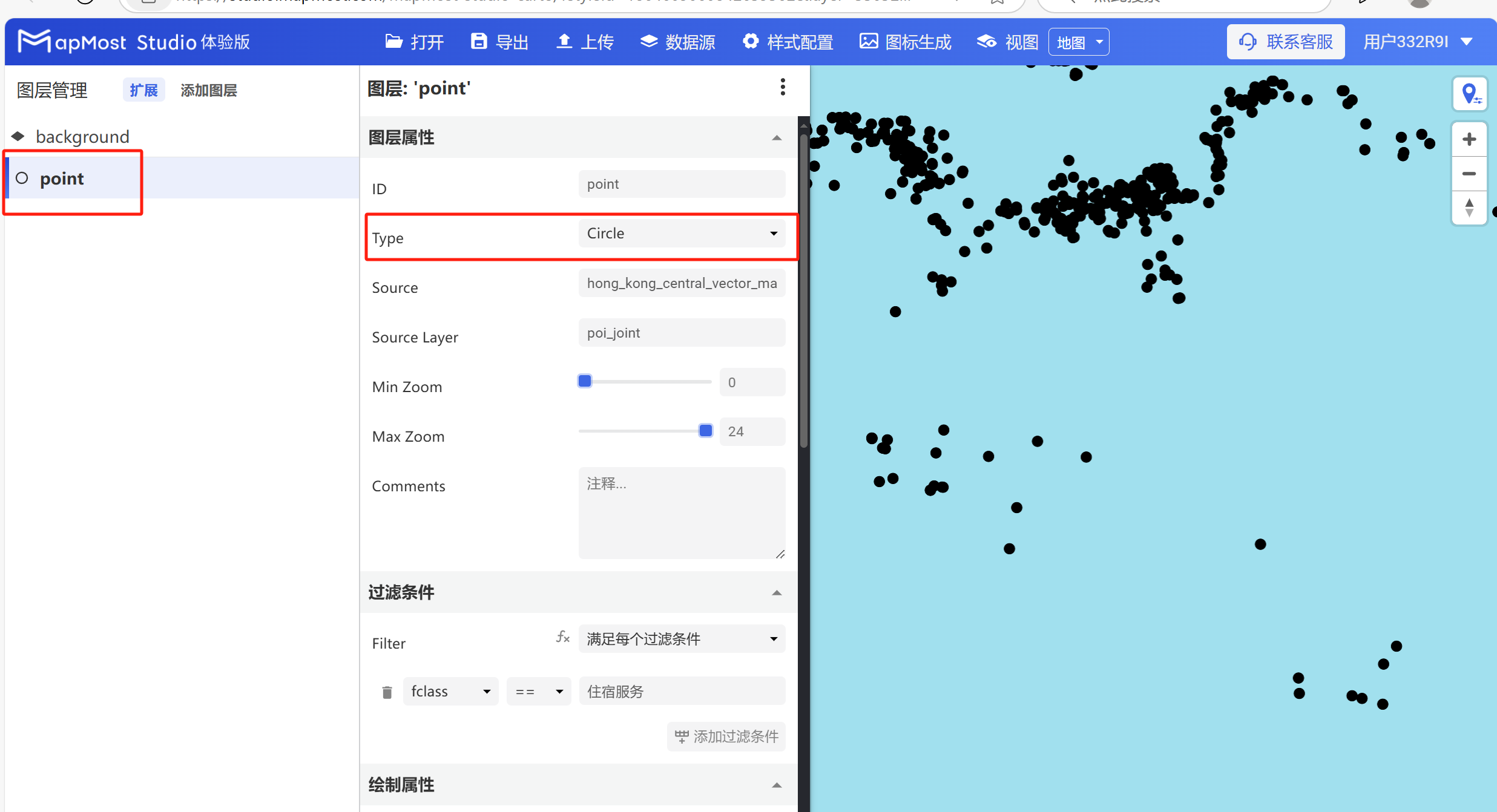

- 更改“Type”为“Symbol”,更改“Source Layer”，设置“Min Zoom”和“Max Zoom”(图层视口在当前状态下无数据显示属于正常情况，需进一步设置更多参数后数据才会显示)；
二、“过滤条件”模块
- “过滤条件”模块，支持过滤条件选择、表达式编写；
- 为了使数据能够被看到，建议先在“文本布局属性”中调用数据的名称字段，如果不设置此步骤，数据未显示为正常状态；

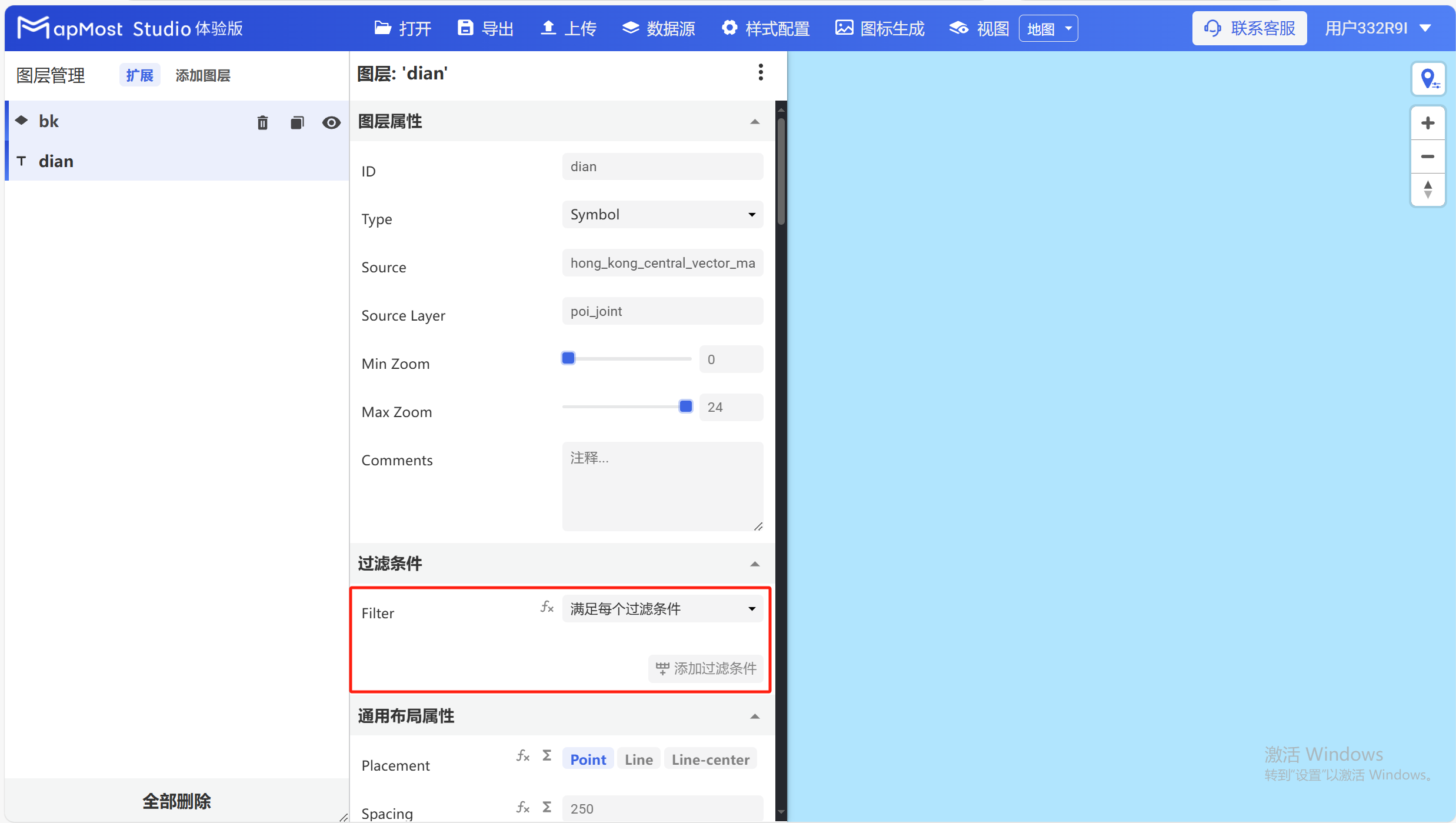

2.1 设置过滤条件
“过滤条件”模块，通过“过滤条件”的选择以及表达式的编写，能够满足简单过滤和复杂过滤的不同需求；
初始界面如下：
2.1 设置过滤条件

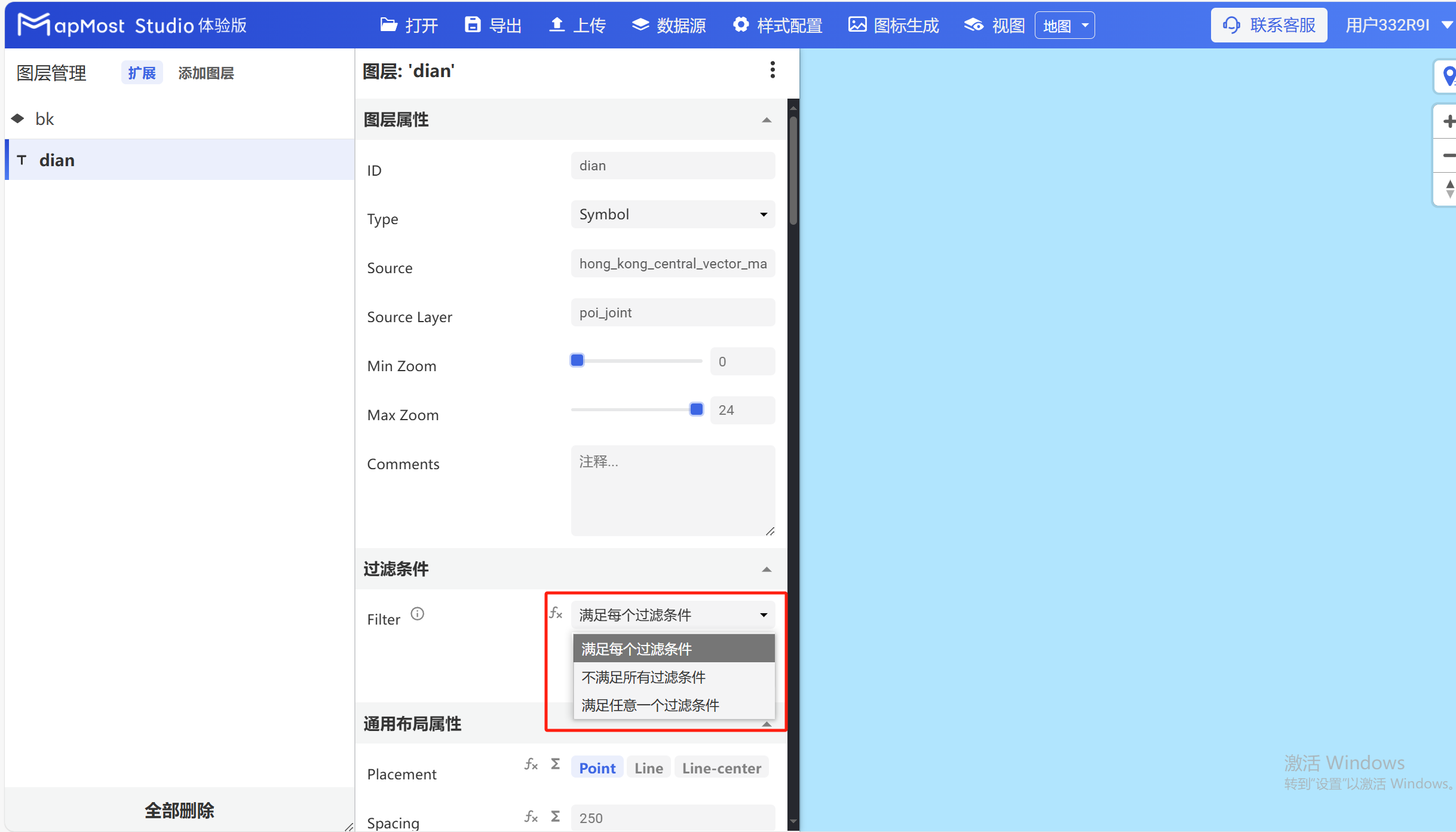

- 下拉选择框，可以选择筛选需求，包括“满足每个过滤条件”、“不满足所有过滤条件”和“满足任意一个过滤条件”；

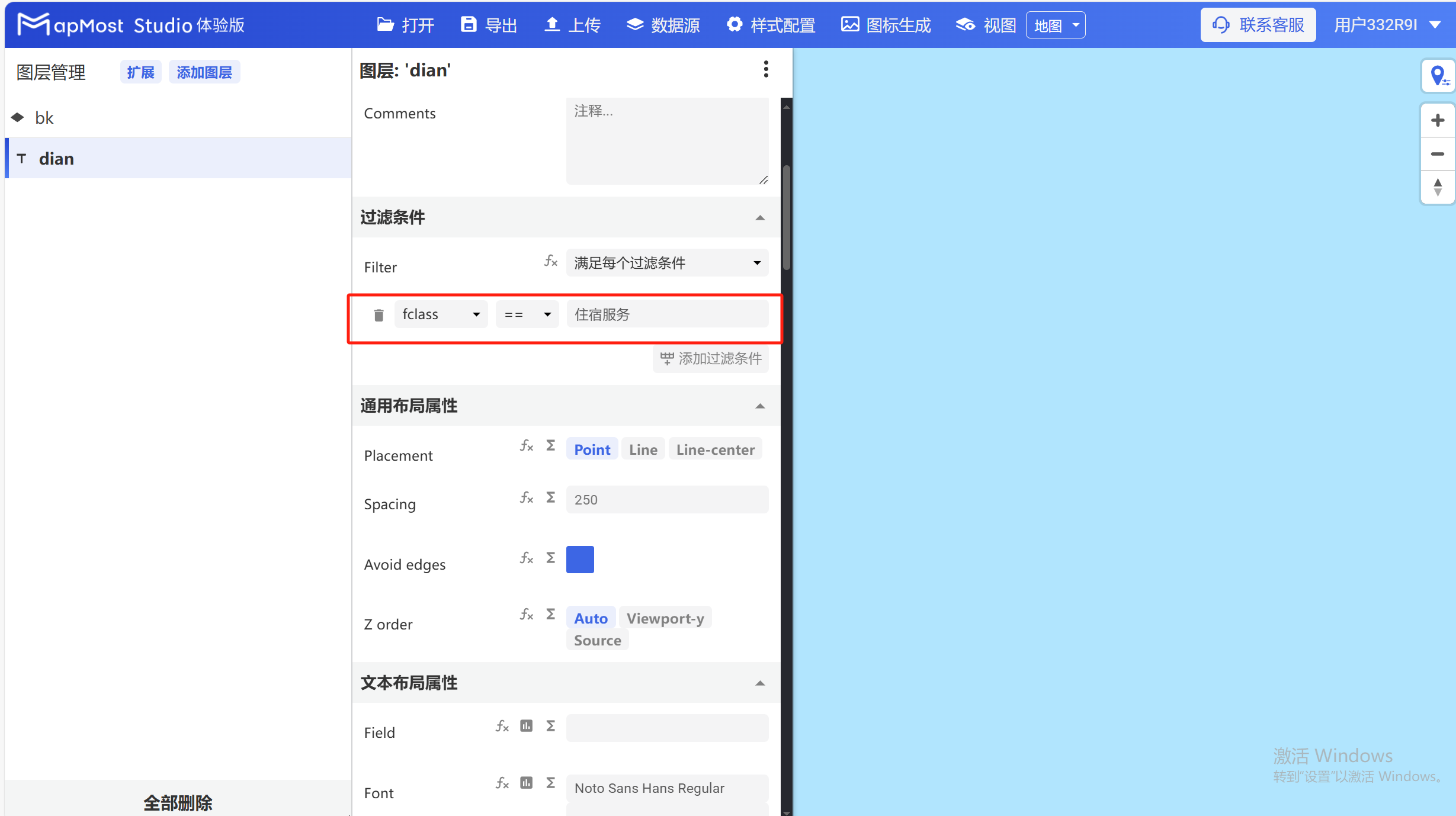

2.2 添加过滤条件

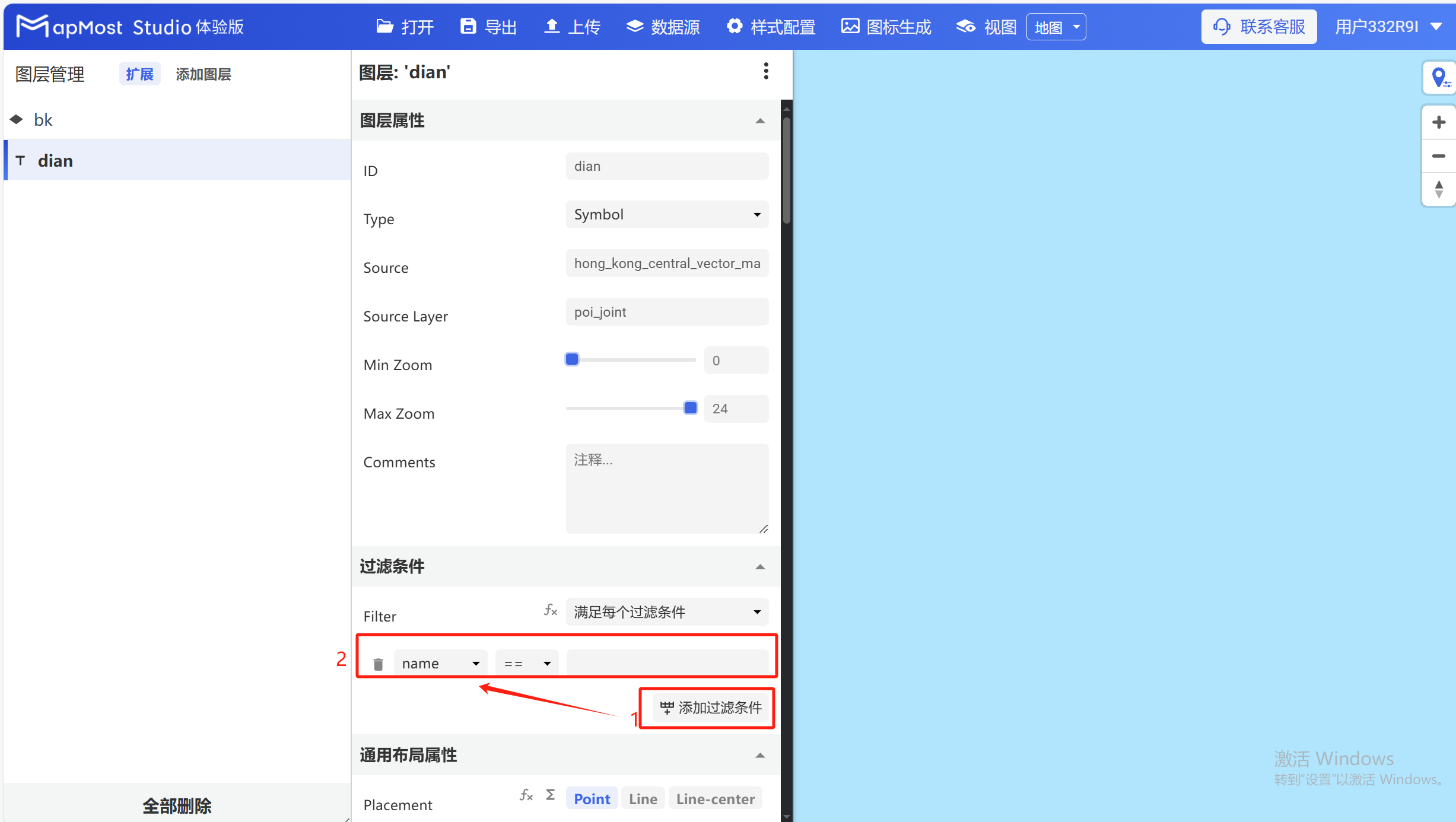

- 以选择“满足每个过滤条件”为例，单击“添加过滤条件”按钮，即可出现字段过滤输入框；
2.3 选择过滤条件筛选字段
- 字段选择框中显示在图层发布时所勾选的字段，用户可根据实际需求选择对相应字段进行过滤；

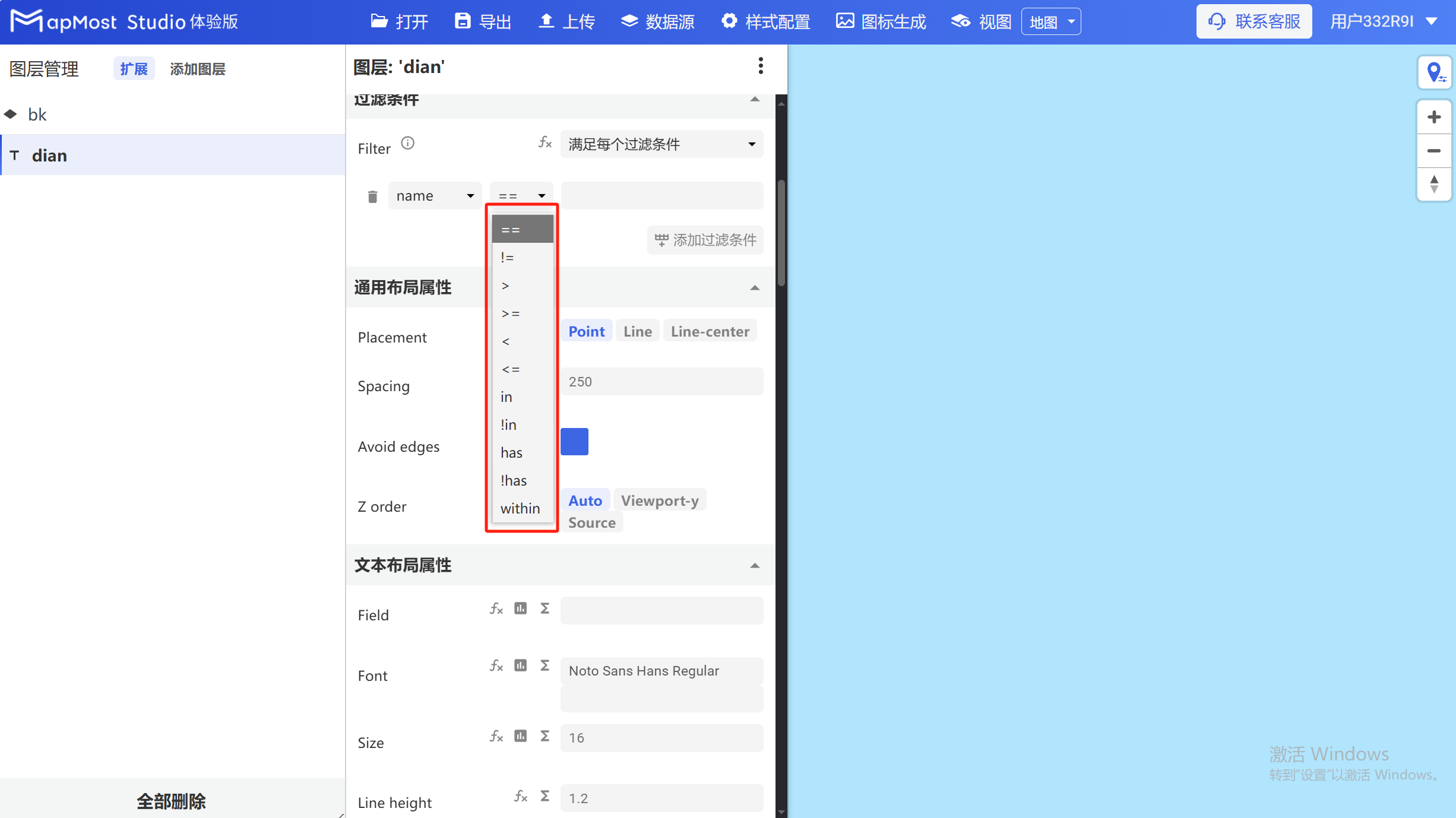

2.4 选择过滤方式
点击下拉箭头，选择过滤的方式：
① 等于
② 不等于
③ 大于
④ 大于等于
⑤ 小于
⑥ 小于等于
⑦ 包含 （如选中“fclass”中的“trunk、primary、secondary”数据）
⑧ 不包含 （如排除“fclass”中的“trunk、primary、secondary”数据）
⑨ 有（如选“name”中的“公园”字段的数据）
⑩ 没有（如排除“name”中的“公园”字段的数据）
⑪ 包含（指一个对象包含在一个对象内）
2.5 填写过滤内容

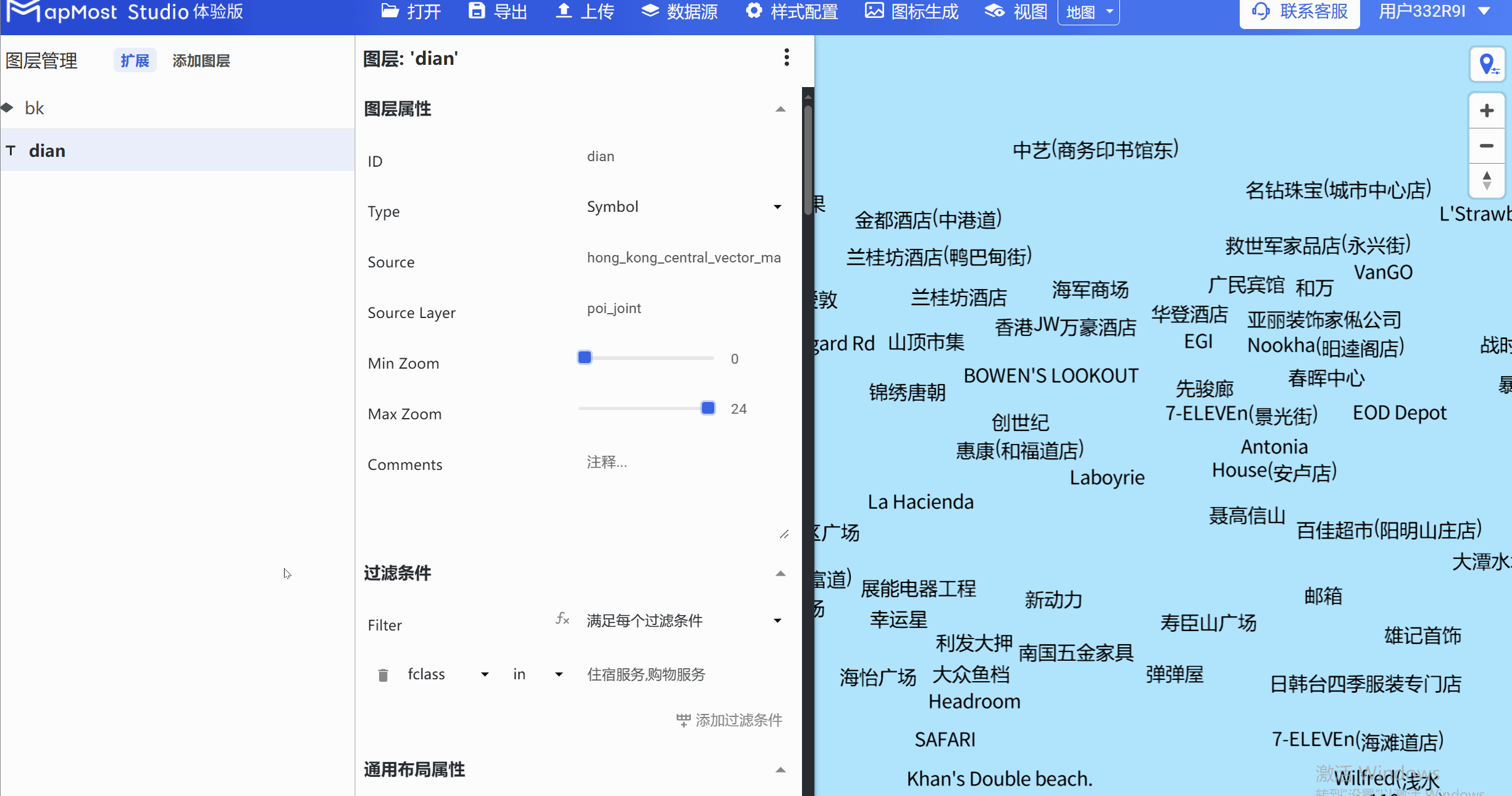

- 点击输入框，输入fclass中包含的数据字段，即可正确过滤到该数据，见图1。若要查阅字段详情，可在 Qgis 软件中进行查阅，见图2；
2.6 复杂过滤内容填写

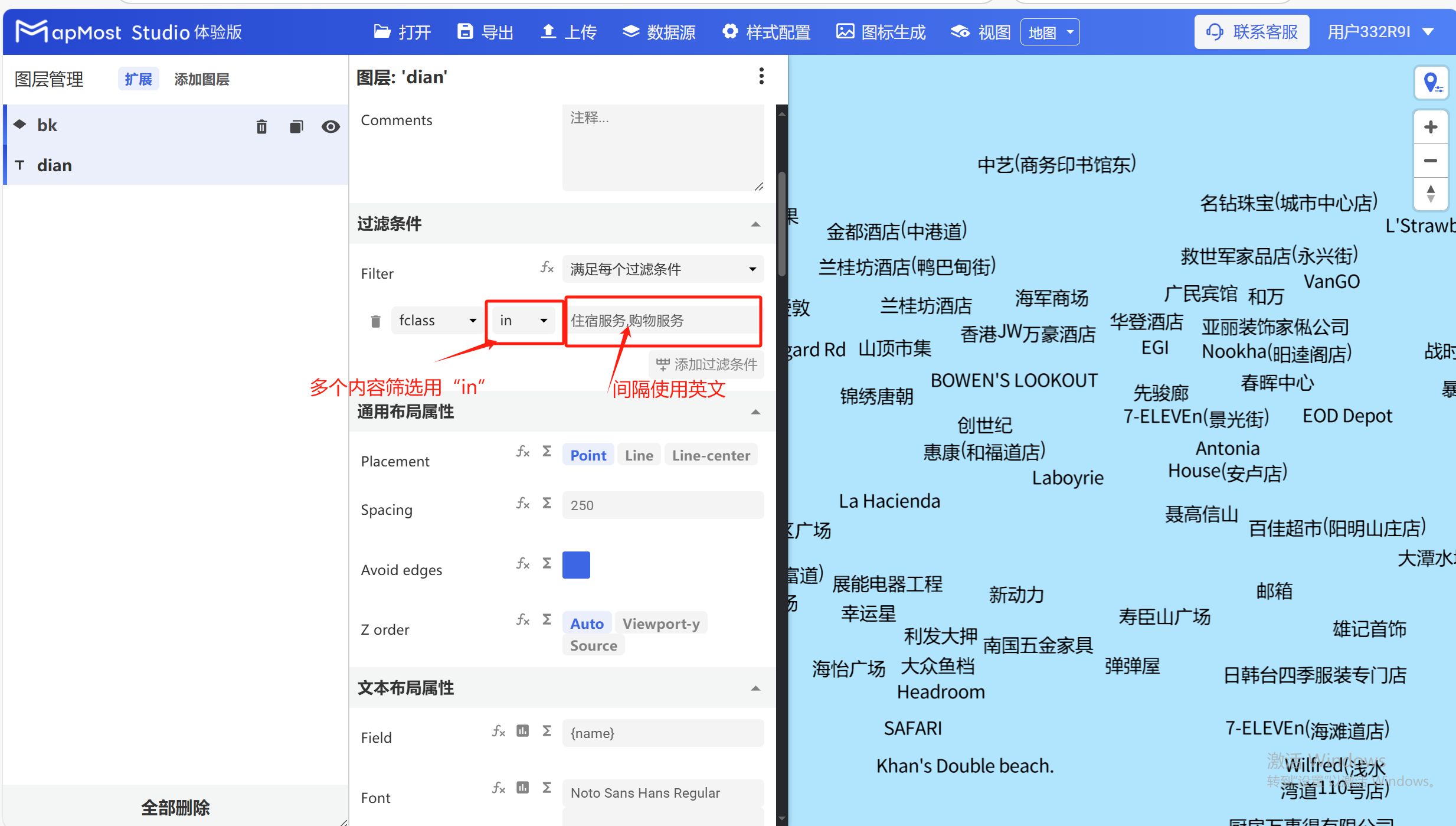

- 填写复杂过滤内容时，需注意筛选方式，多个内容之间要用英文逗号隔开，操作步骤见图1。若输入的字段信息正确，但却没有数据显示，可在最下方的 “json 编辑器模块"中进行检查字段名称是否一致，如若不一致，需要手动输入正确的字段名称，操作步骤见图2；
2.7 过滤信息转表达式
- 由于输入框空间有限，较为复杂的过滤条件可以点击"fx"按钮，转换为表达式进行条件输入；

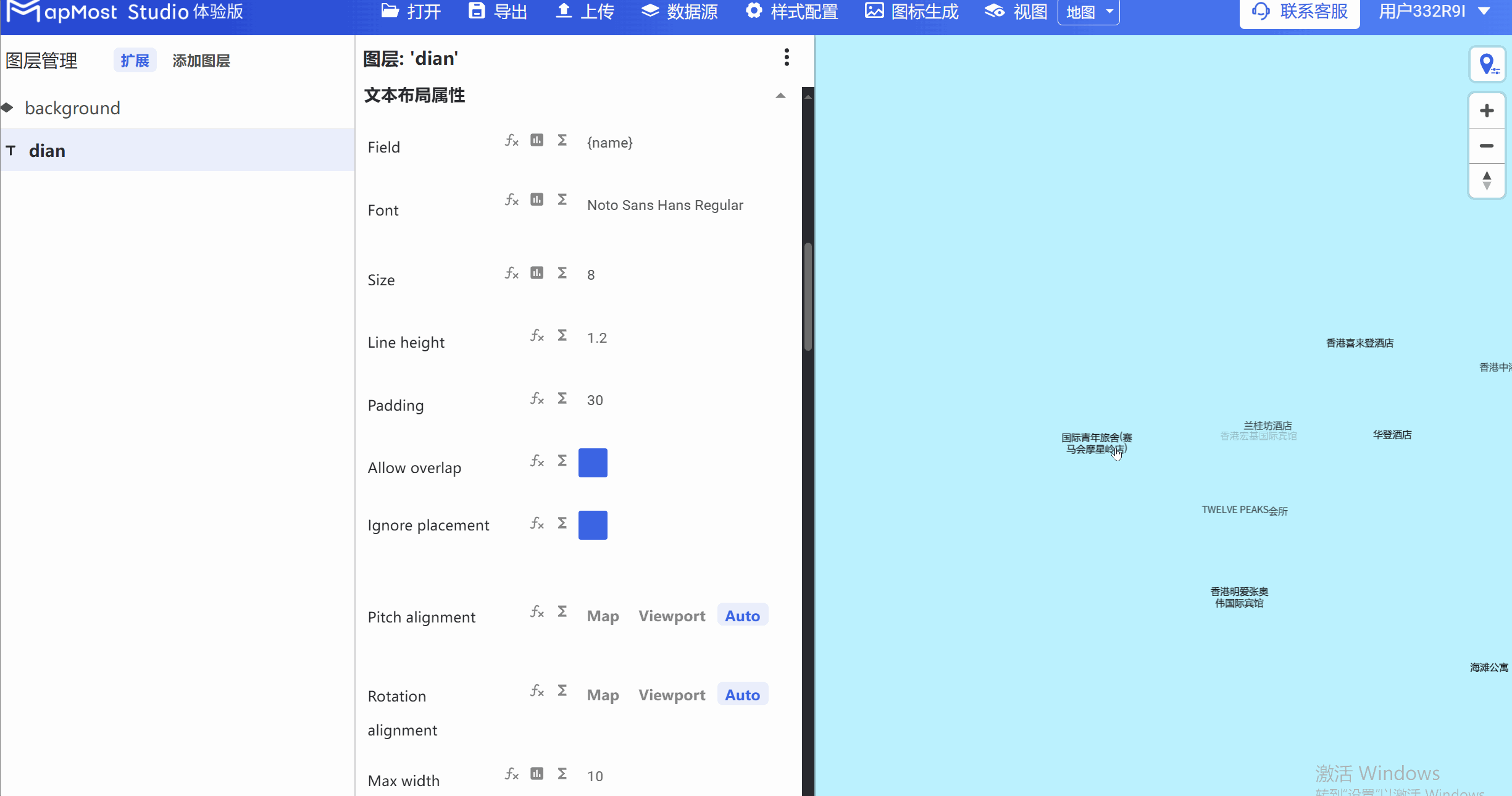

三、“文本布局属性”模块
“文本布局属性”模块，用于设置数据中文字的尺寸、字体、避让、对齐方式等信息；

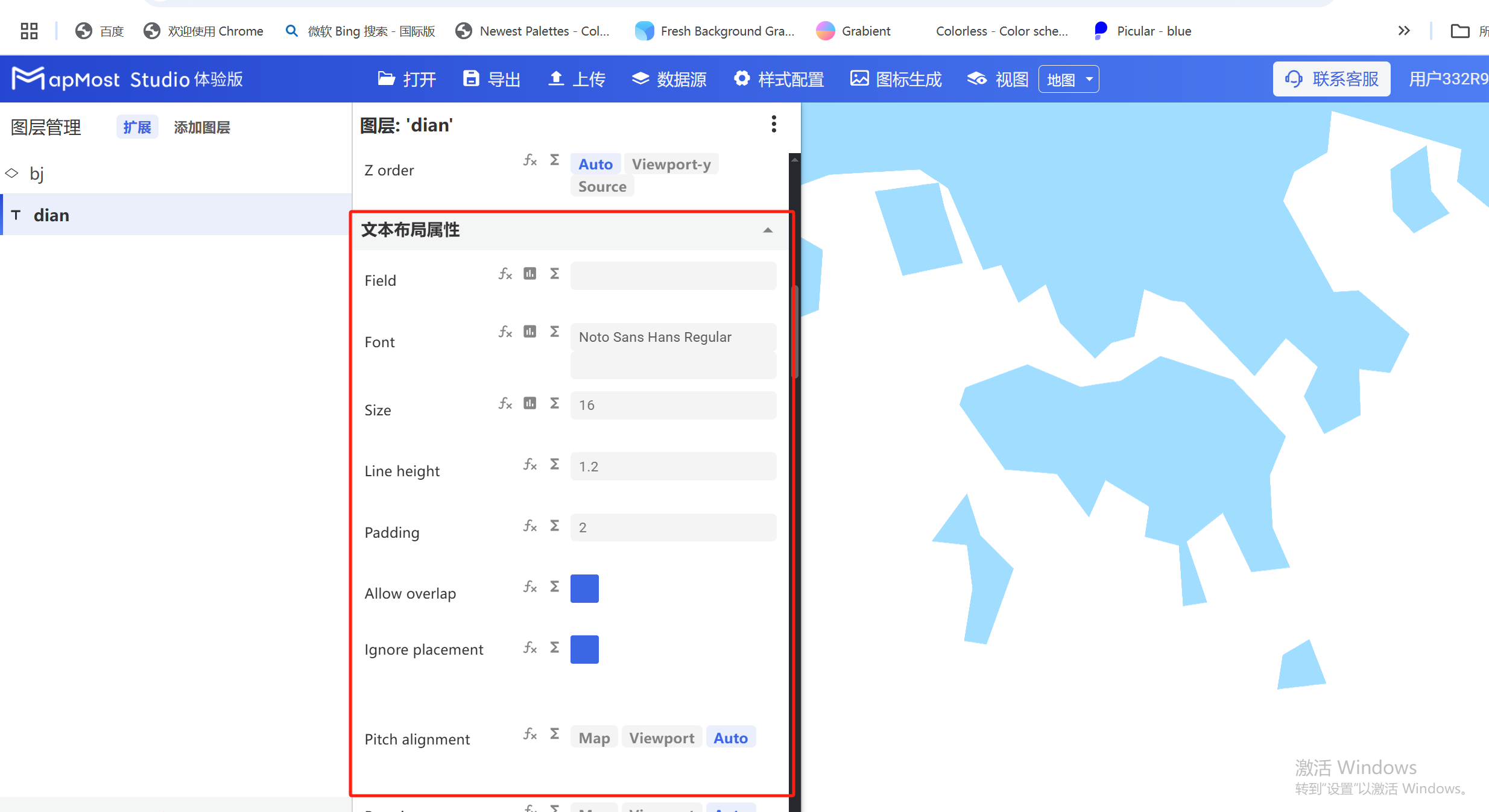

初始界面如下：

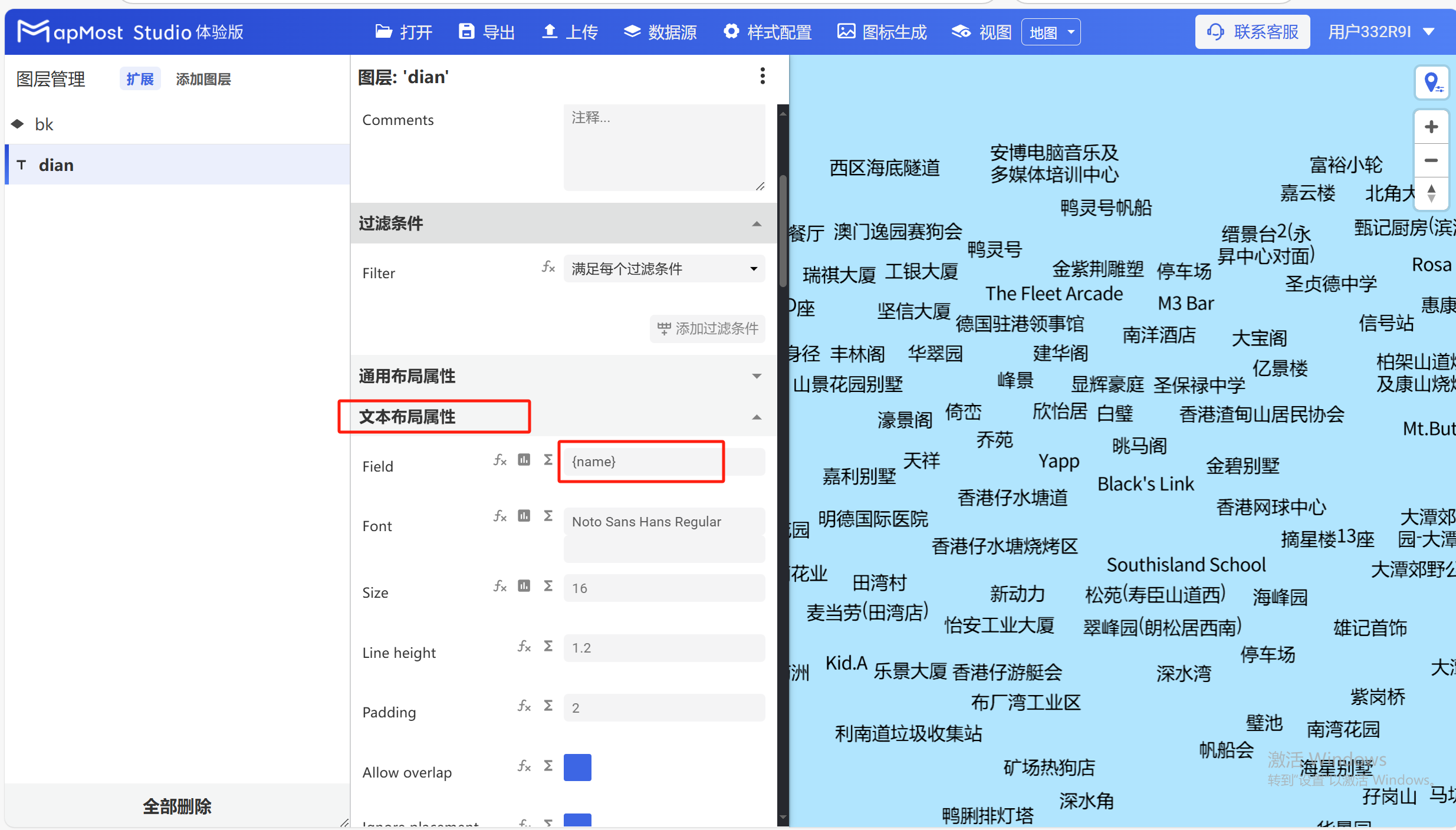

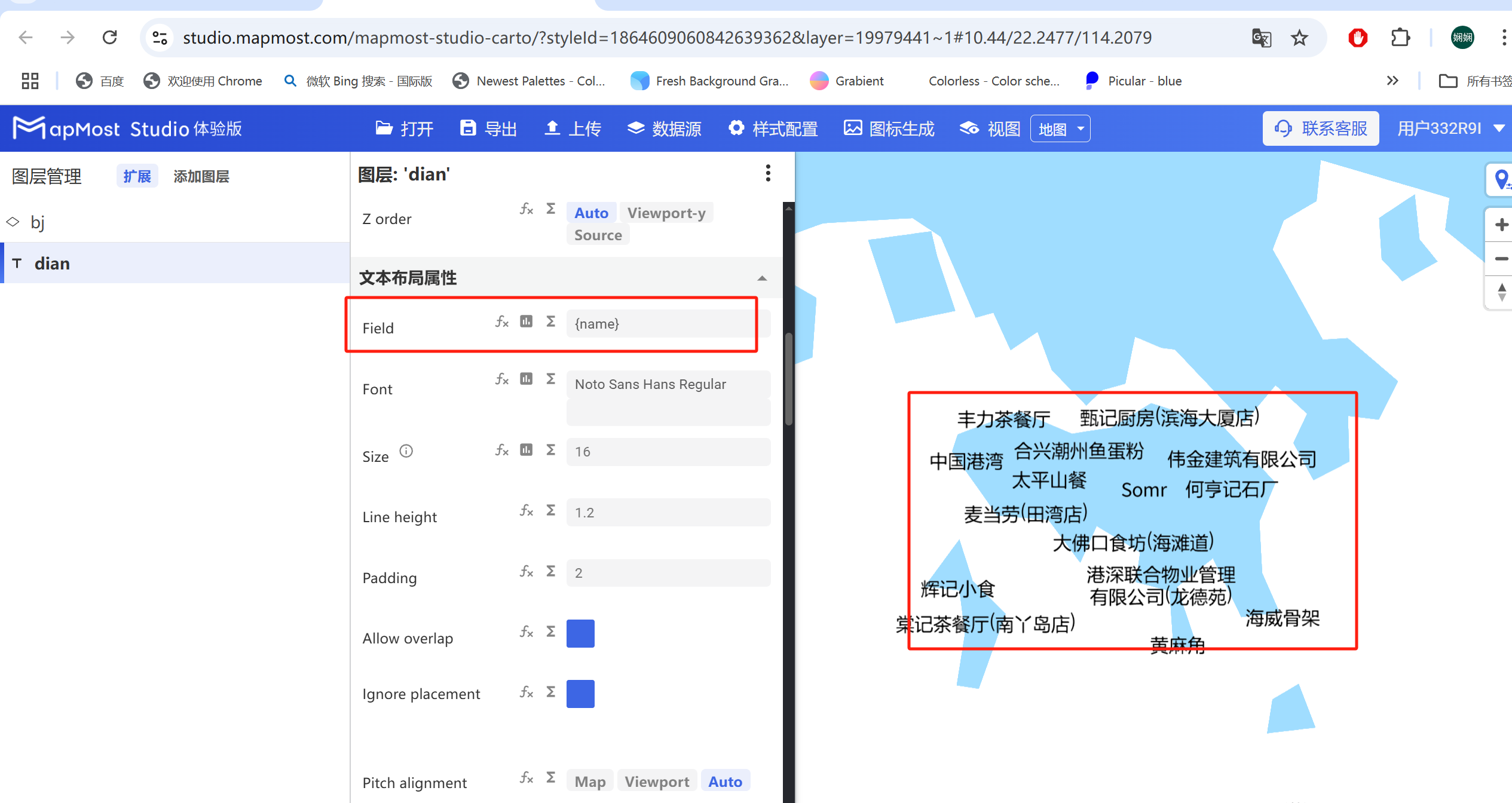

3.1 “Field”参数设置
- “Field”参数，输入字段名即可显示数据中包含的信息字段，数据字段属性查找参照“图标点图层Symbol：2.3”；
3.2 “font”参数设置
- “font”参数，设置文字字体；

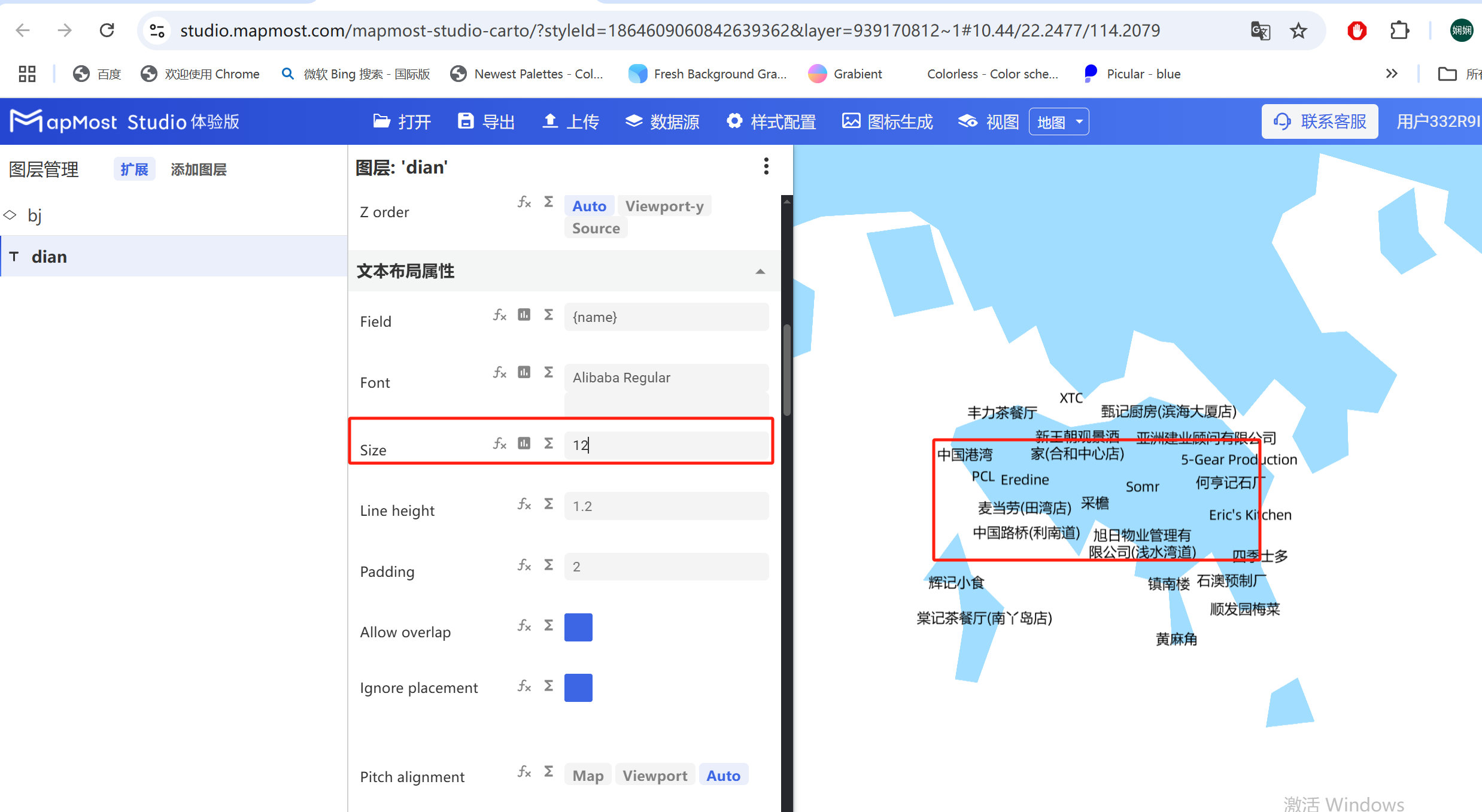

3.3 “Size”参数设置
3.3.1 设置字体尺寸
- 输入参数，设置文字字体大小；
3.3.2 “∑”按钮
- 点击“∑”按钮，设置字体大小随层级变化；
3.3.3 “fx转换成表达式”按钮
- 点击“fx转换成表达式”按钮，将参数信息转化表达式；

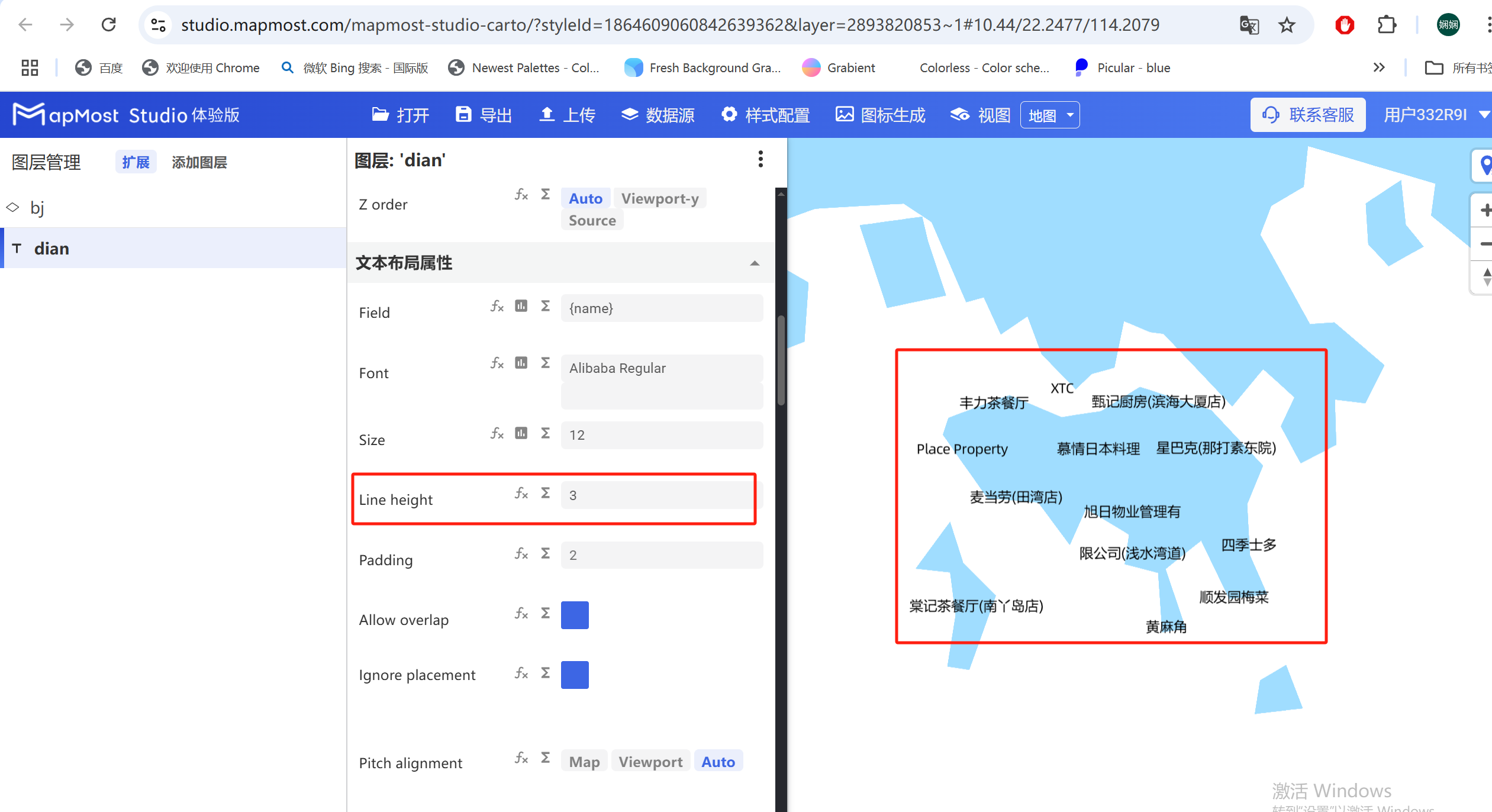

3.4 “Line height”参数设置
- “Line height”参数，设置文字行距；

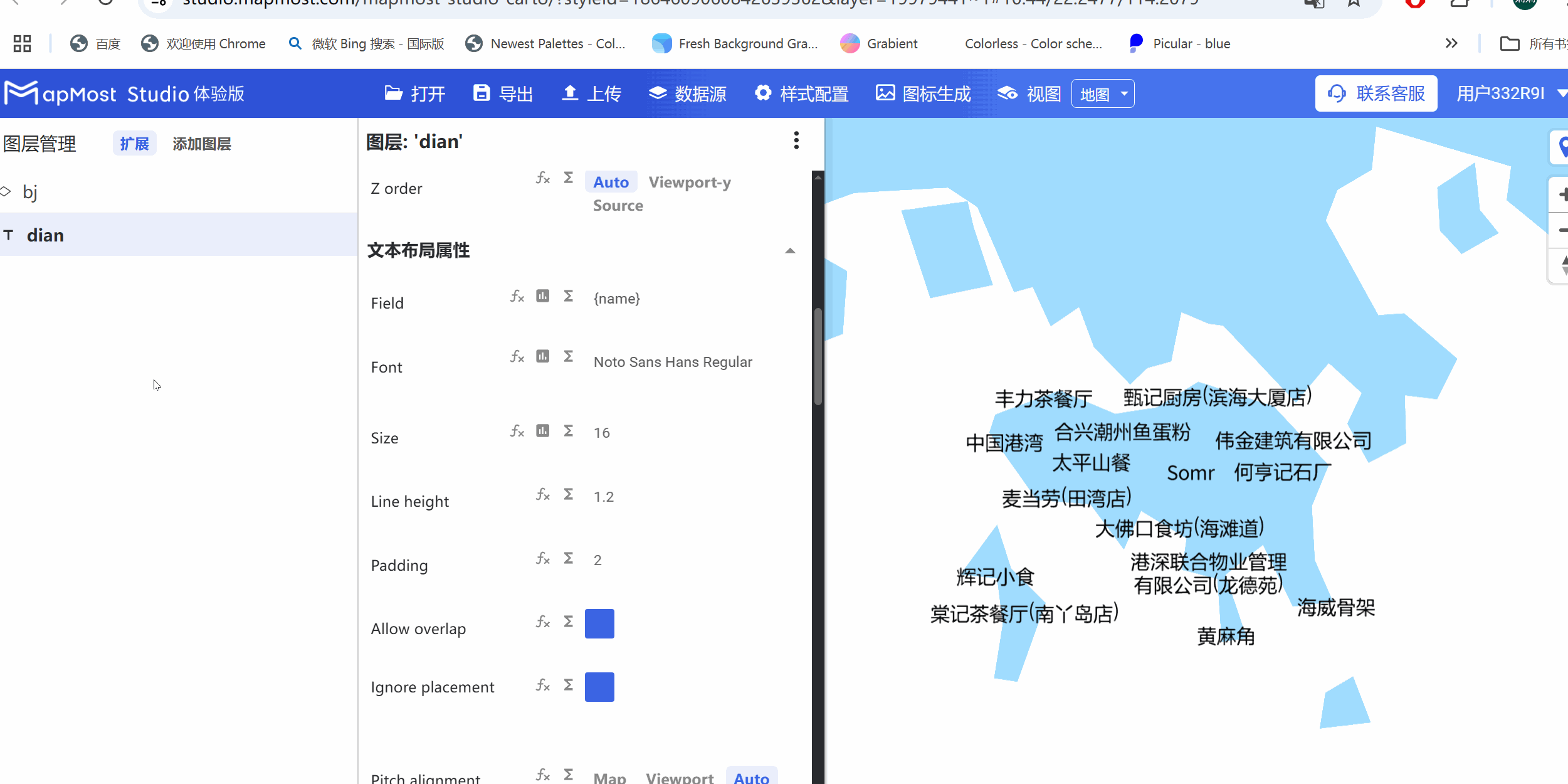

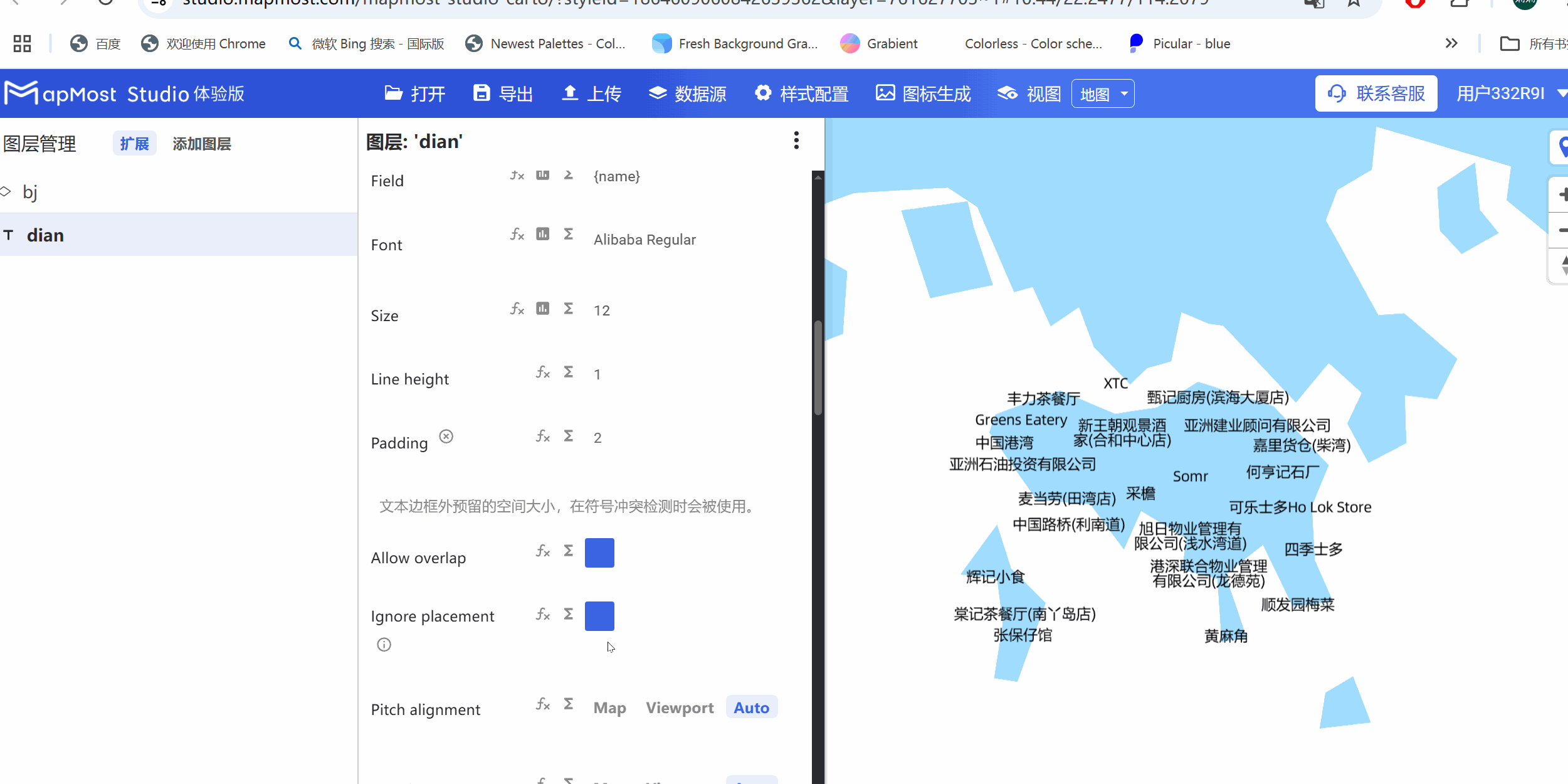

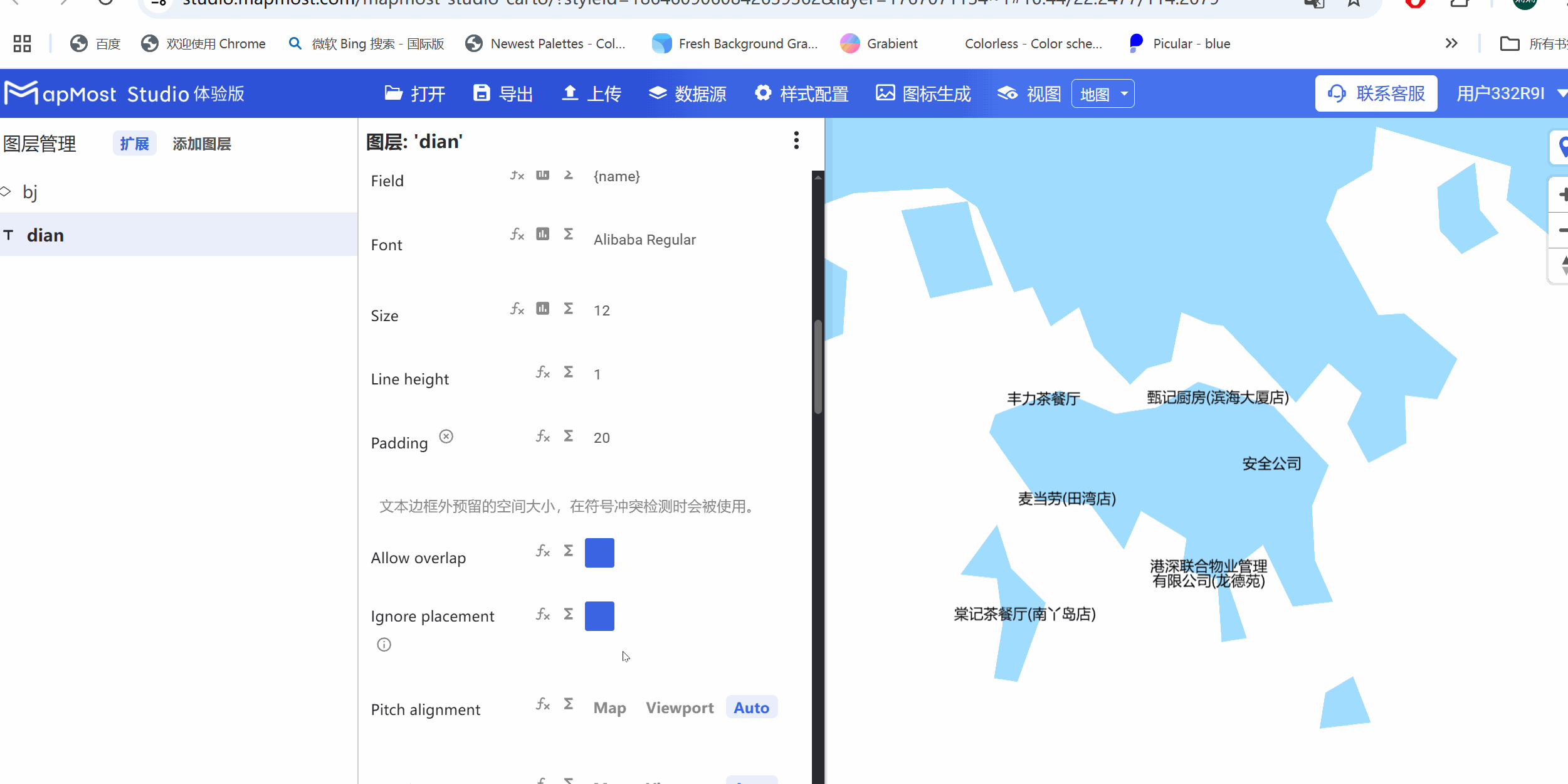

3.5 “Padding”参数设置
- “Padding”参数，设置文字边框大小，参数值越大，数据被避让掉的越多，可以用这个参数调整数据密度；

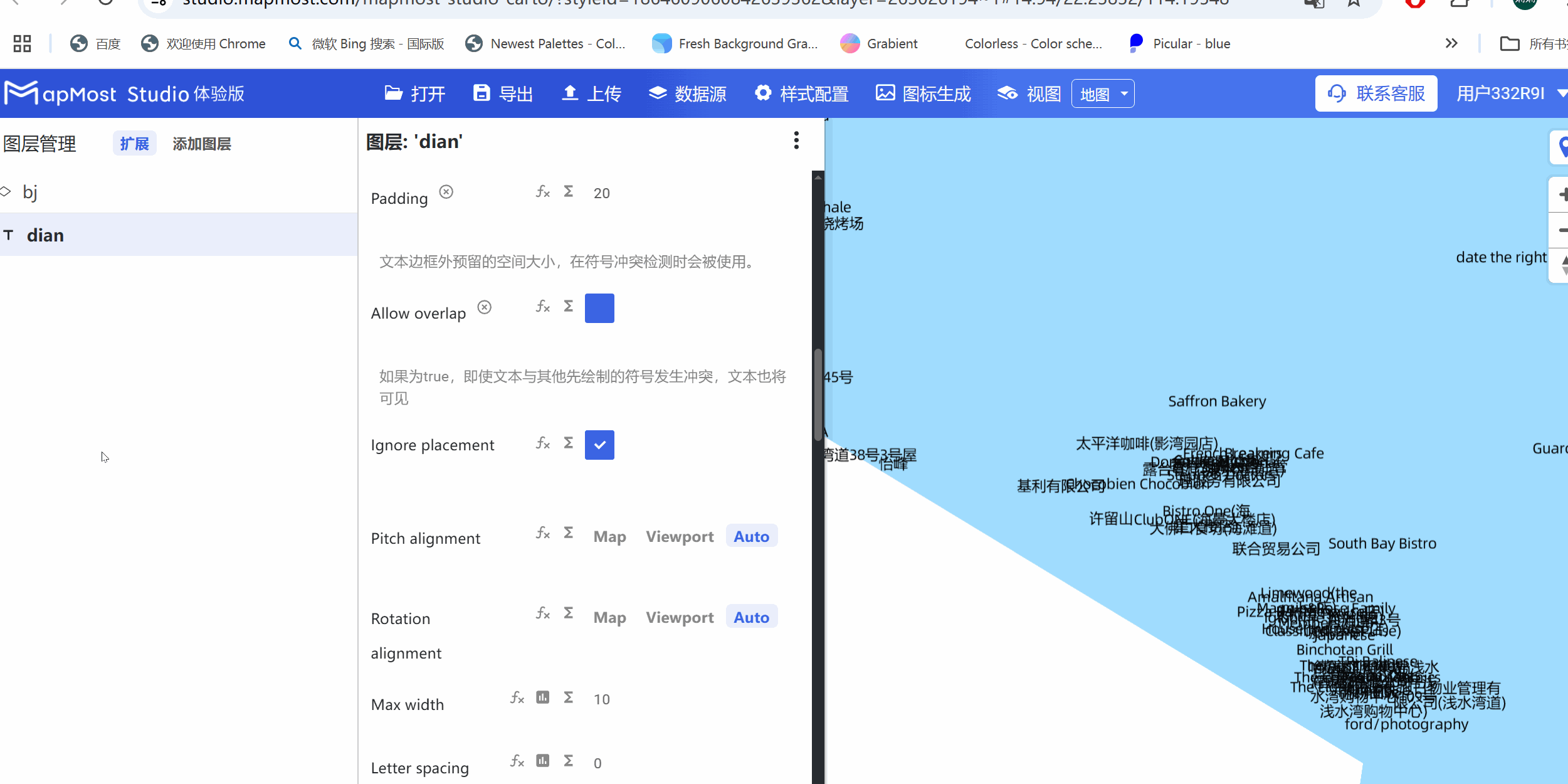

3.6 “Allow overlap”参数设置
- “Allow overlap”参数，设置文字与其他符号或文字压盖时，文字是否显示；

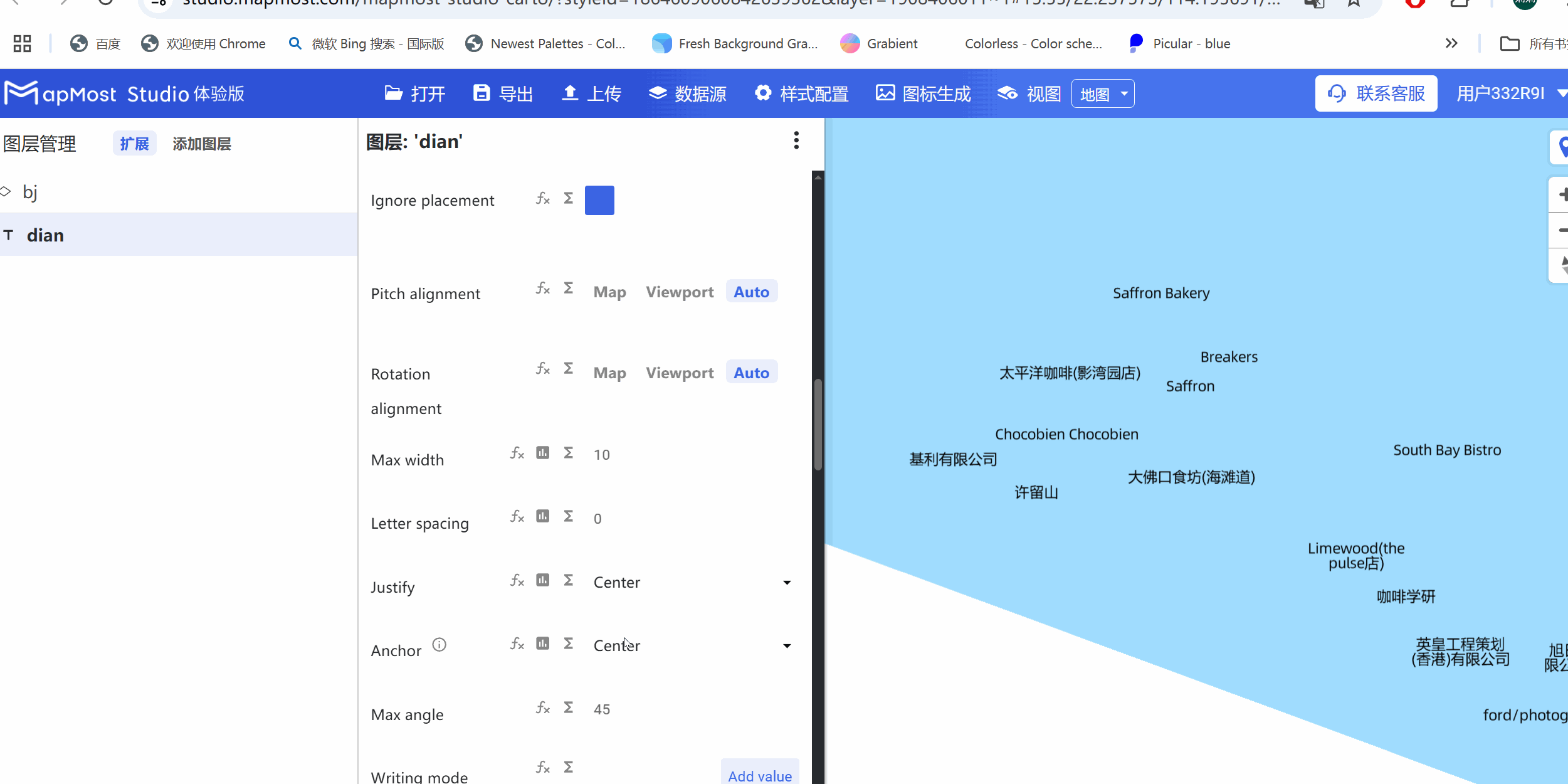

3.7 “Ignore overlap”参数设置
- “Ignore overlap”参数，设置文字与文字压盖时，文字是否显示；
3.8 “Pitch alignment”参数设置
- “Pitch alignment”参数，设置文字对齐方向，“Map”朝向地图、“Viewport”朝向视口、“Auto”自动识别朝向；
3.9 “Rotation alignment”参数设置
- “Rotation alignment”参数，设置文字旋转方向，“Map”朝向地图、“Viewport”朝向视口、“Auto”自动识别朝向；

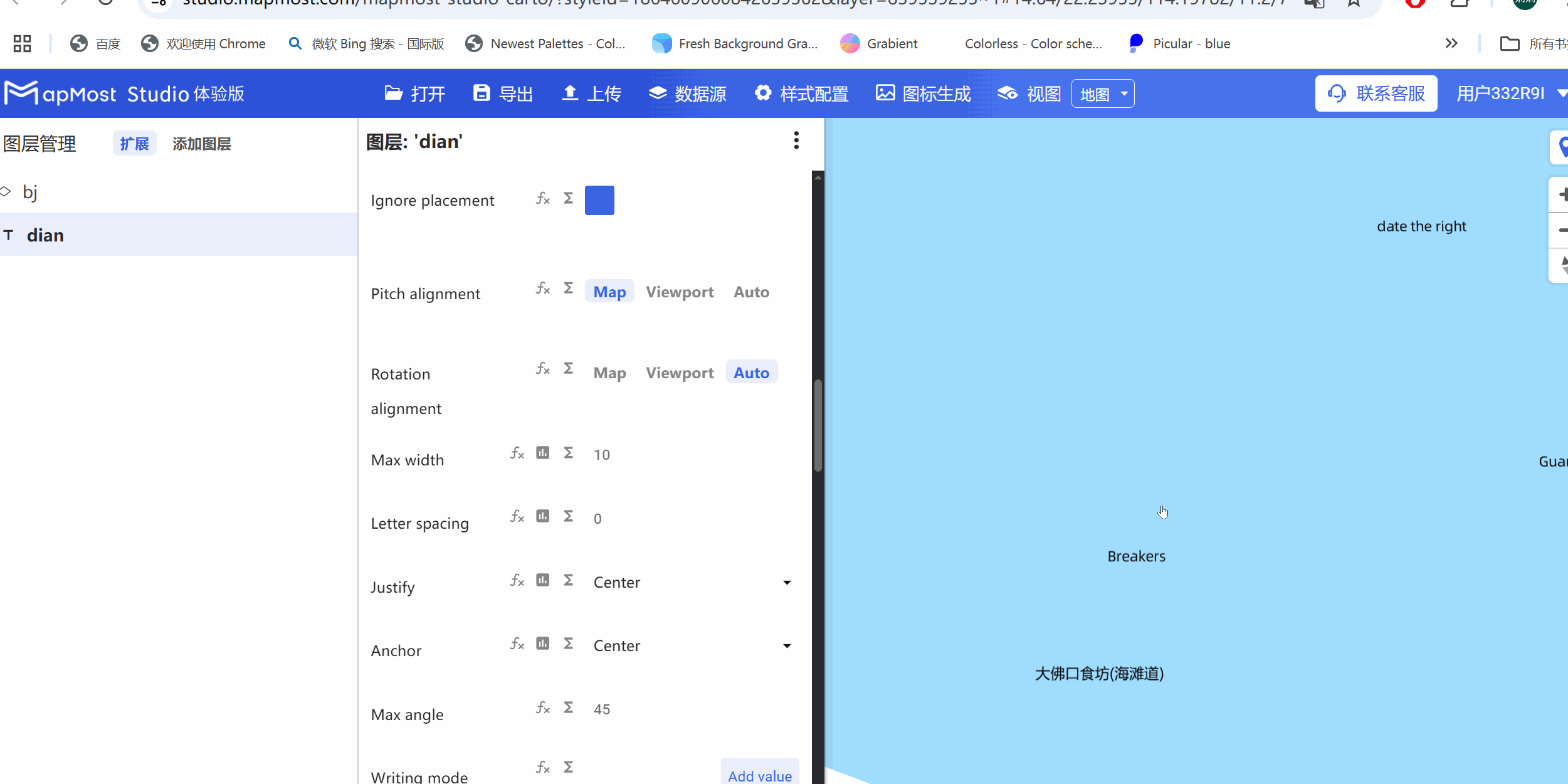

3.10 “Max width”参数设置
- “Max width”参数，设置文字宽度；

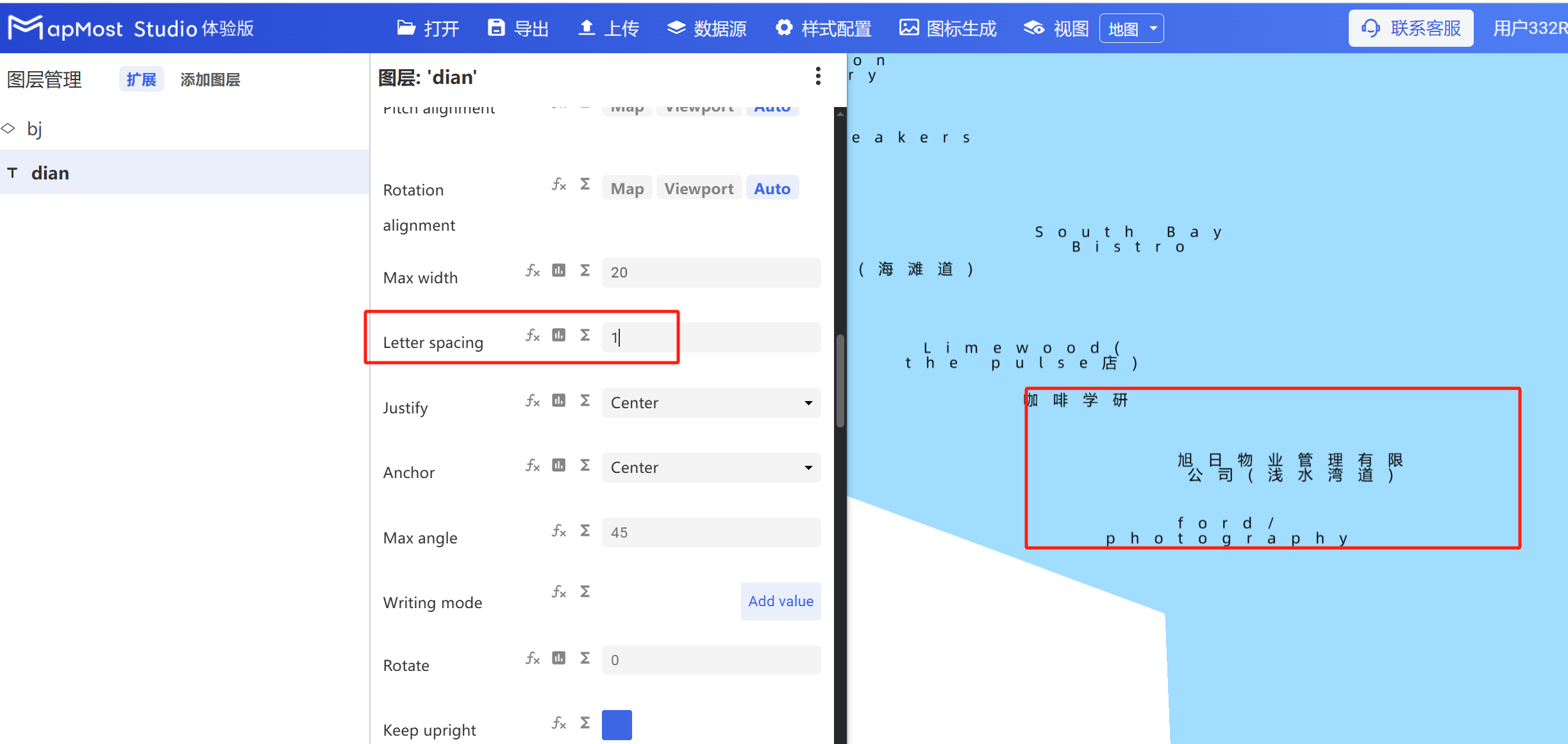

3.11 “Letter spacing”参数设置
- “Letter spacing”参数，设置文字间距；

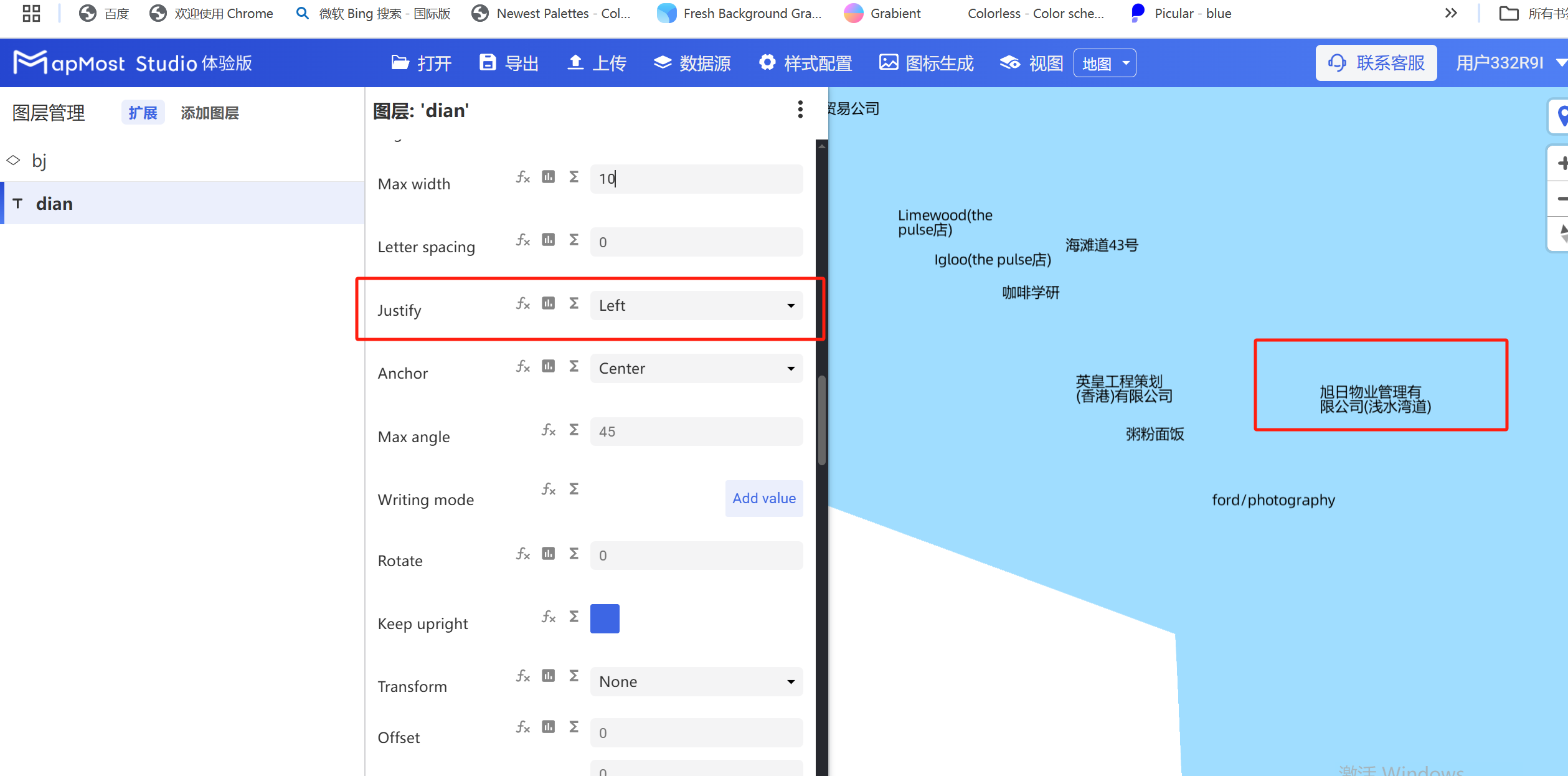

3.12 “Justify”参数设置
- “Justify”参数，设置文字的对齐方式；
3.13 “Anchor”参数设置
- “Anchor”参数，设置文字与锚点的相对位置；

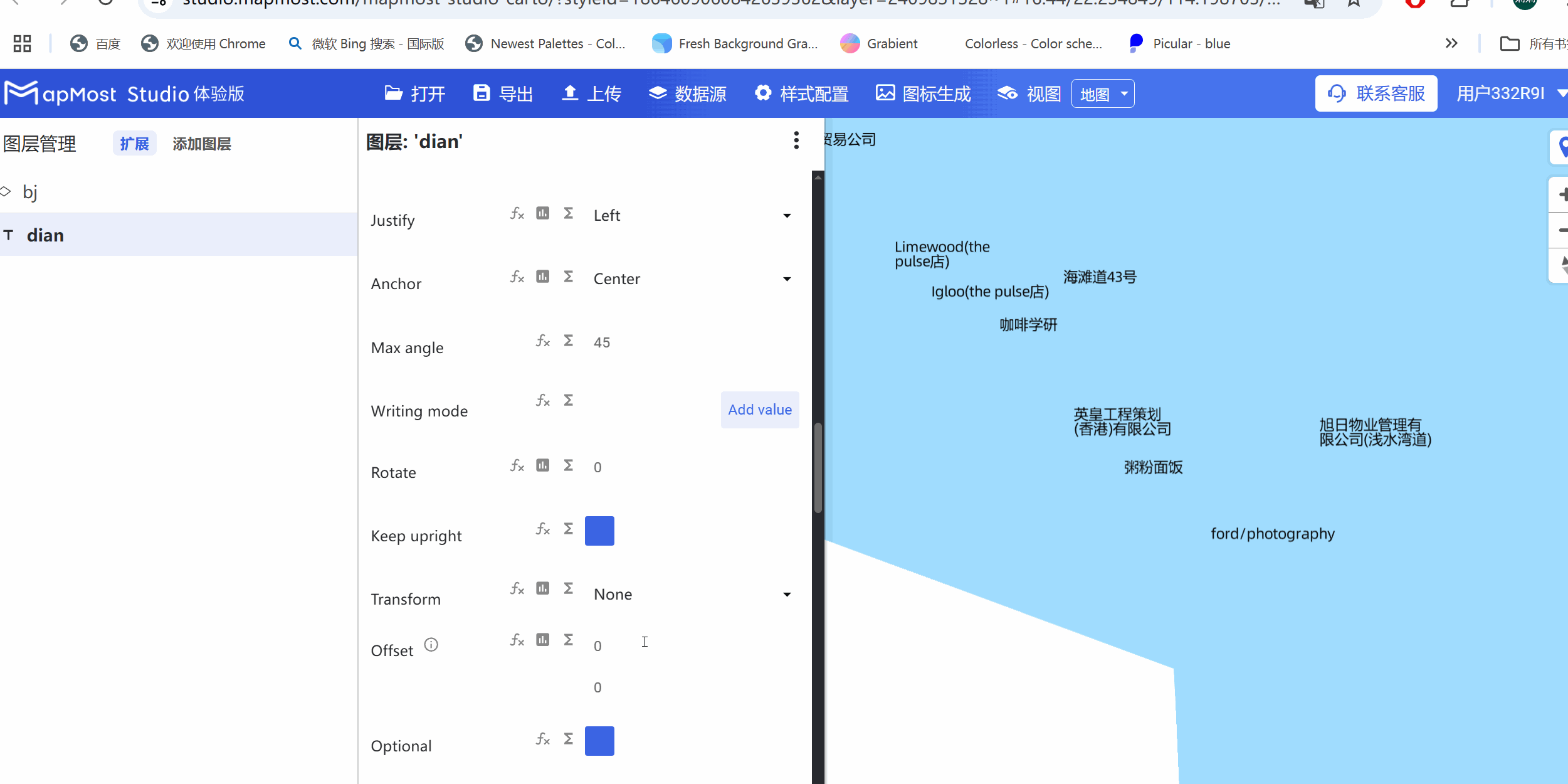

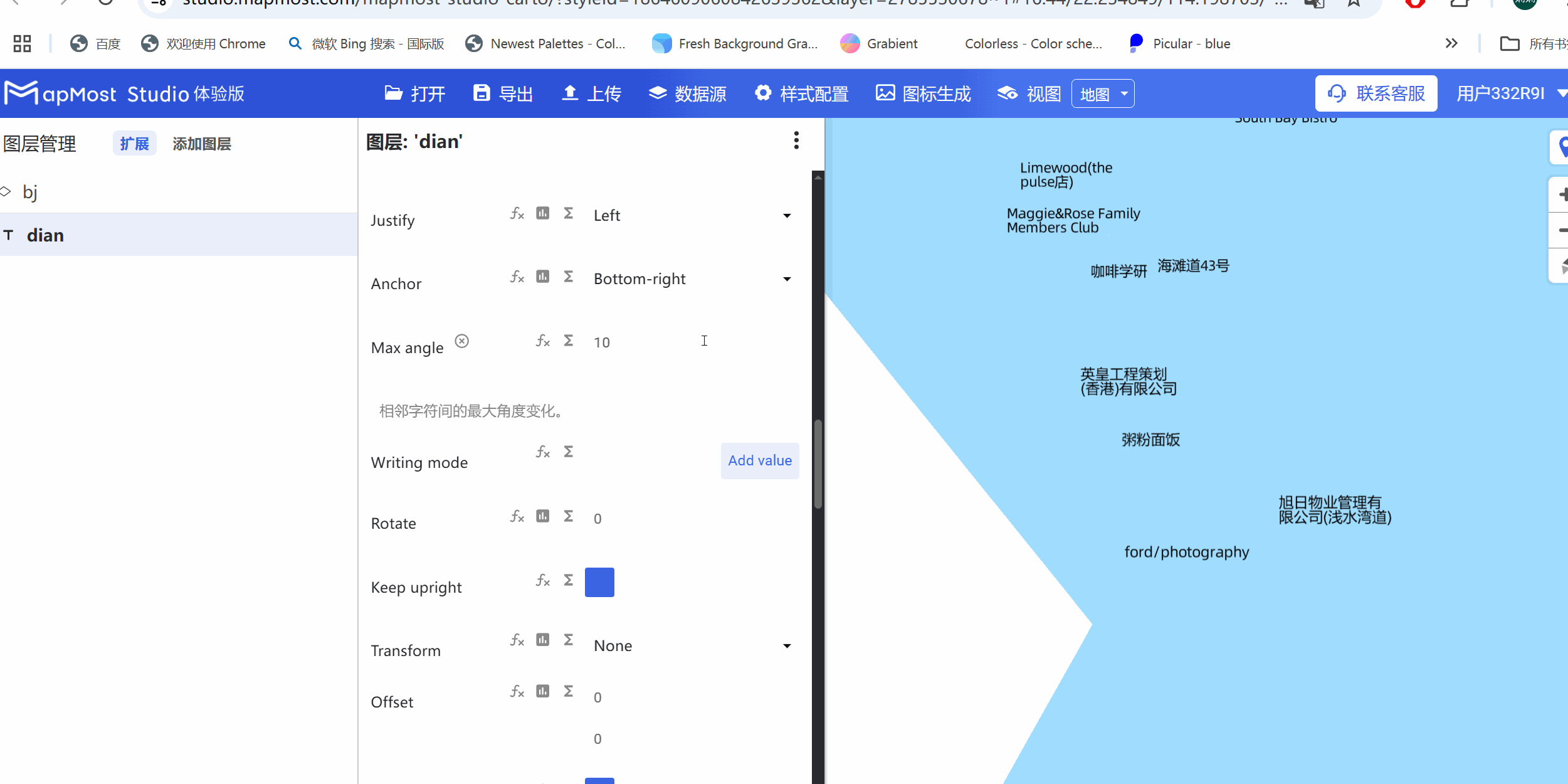

3.14 “Max angle”参数设置

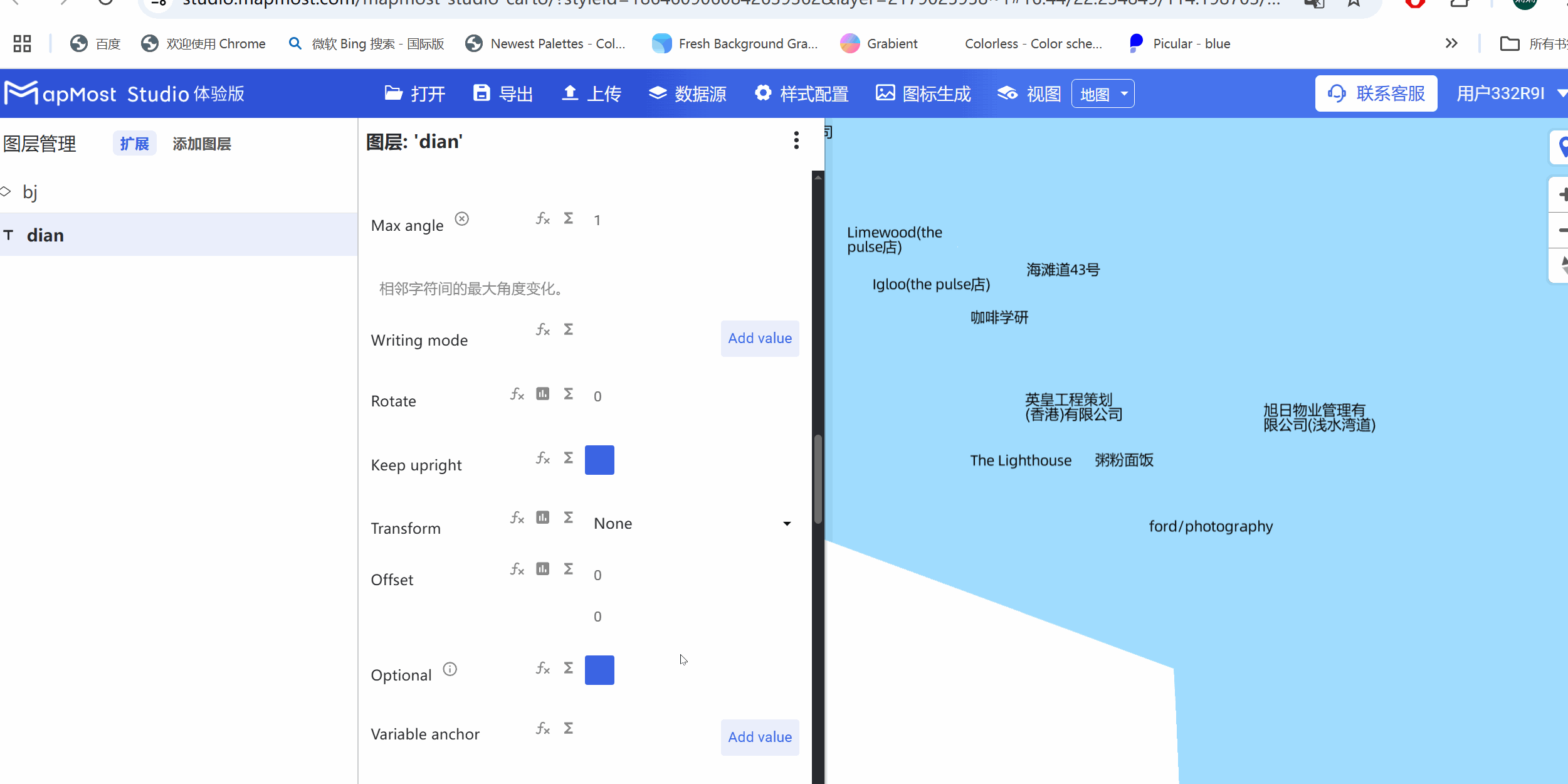

- “Max angle”参数，设置相邻字符之间最大的角度变化；
3.15 “Writing mode”参数设置
- “Writing mode”参数，设置文本书写朝向；

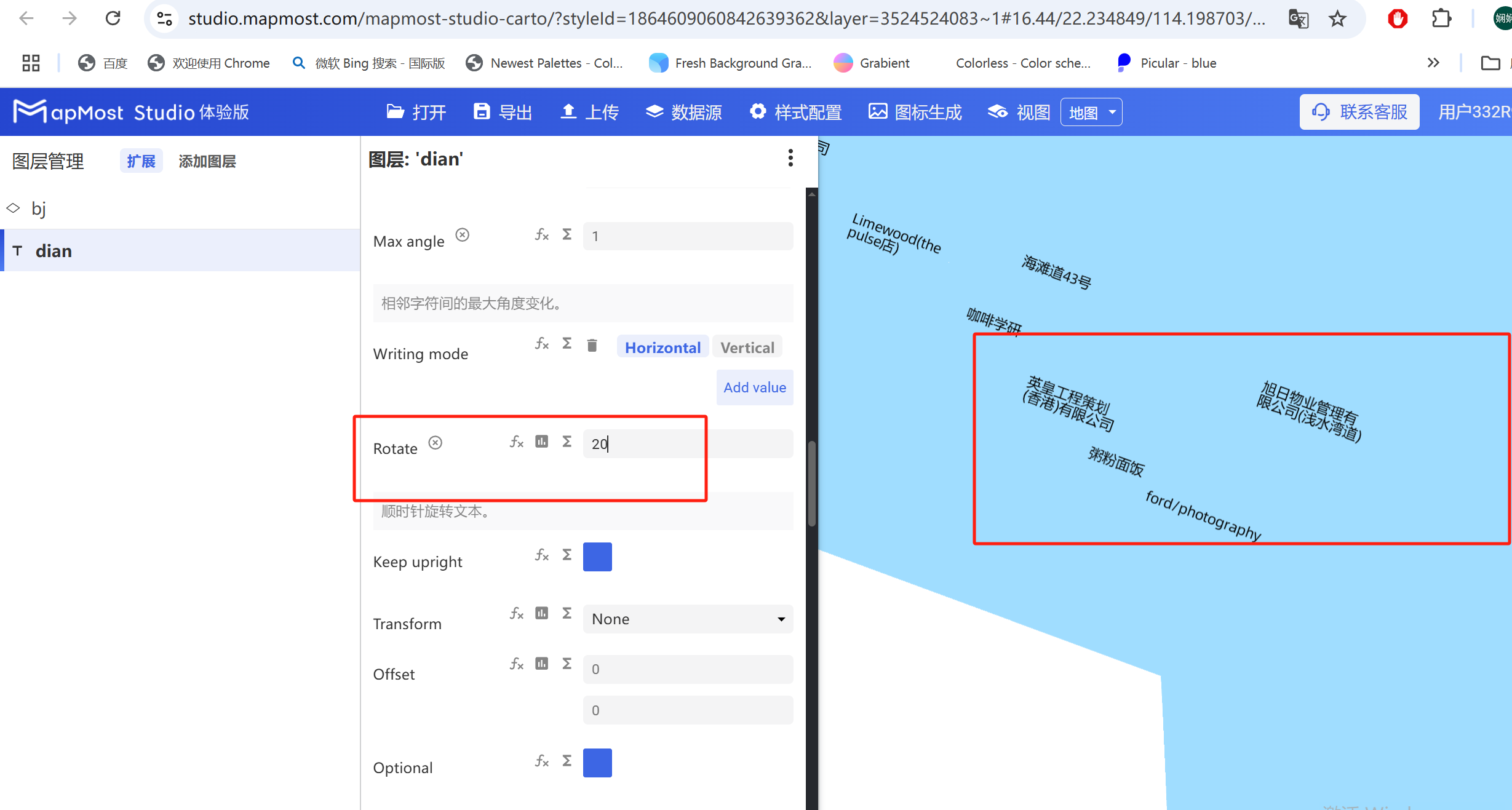

3.16 “Rotate”参数设置
- “Rotate”参数，旋转文本角度；

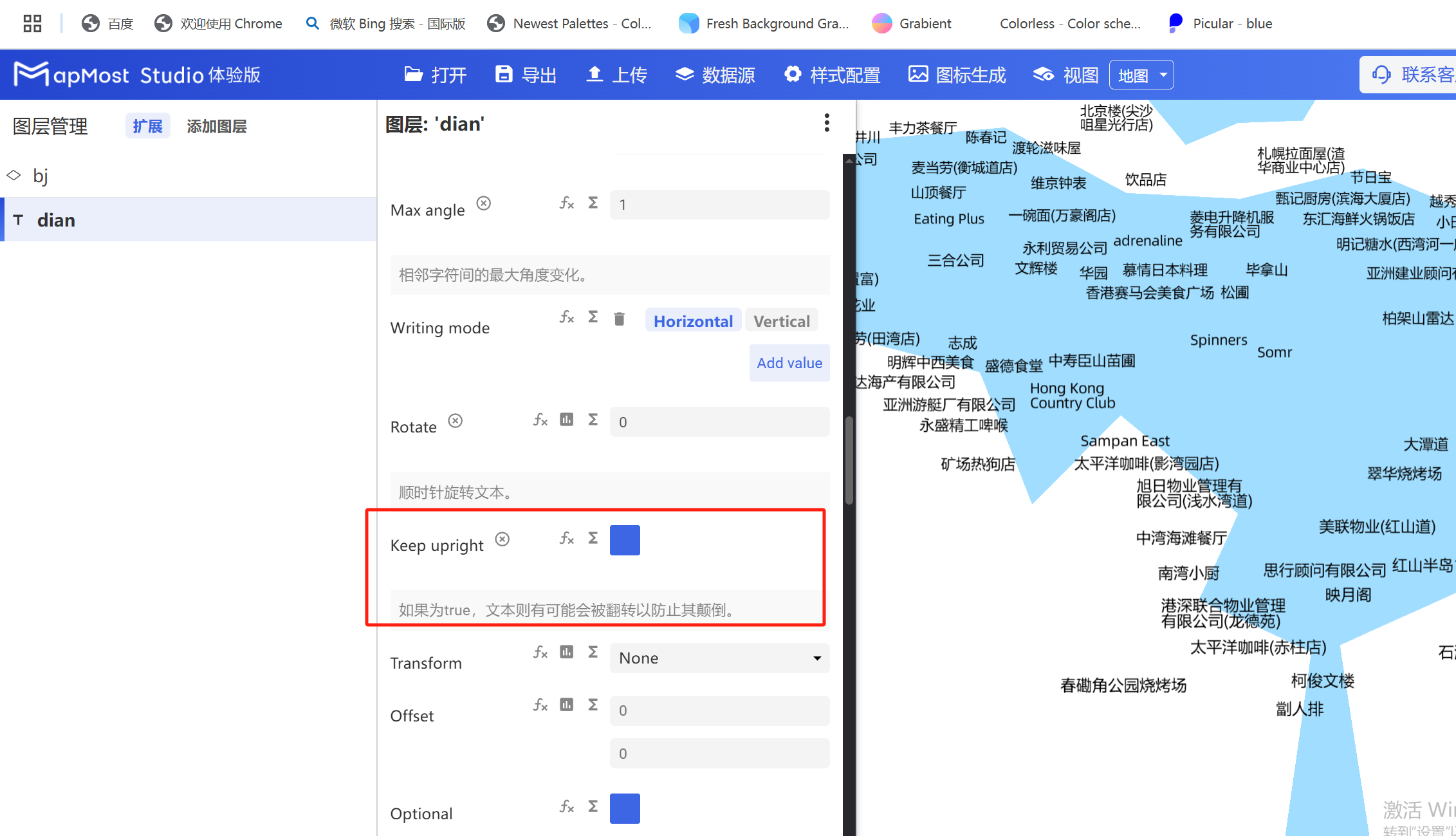

3.17 “Keep upright”参数设置
- “Keep upright”参数，防止文本颠倒；

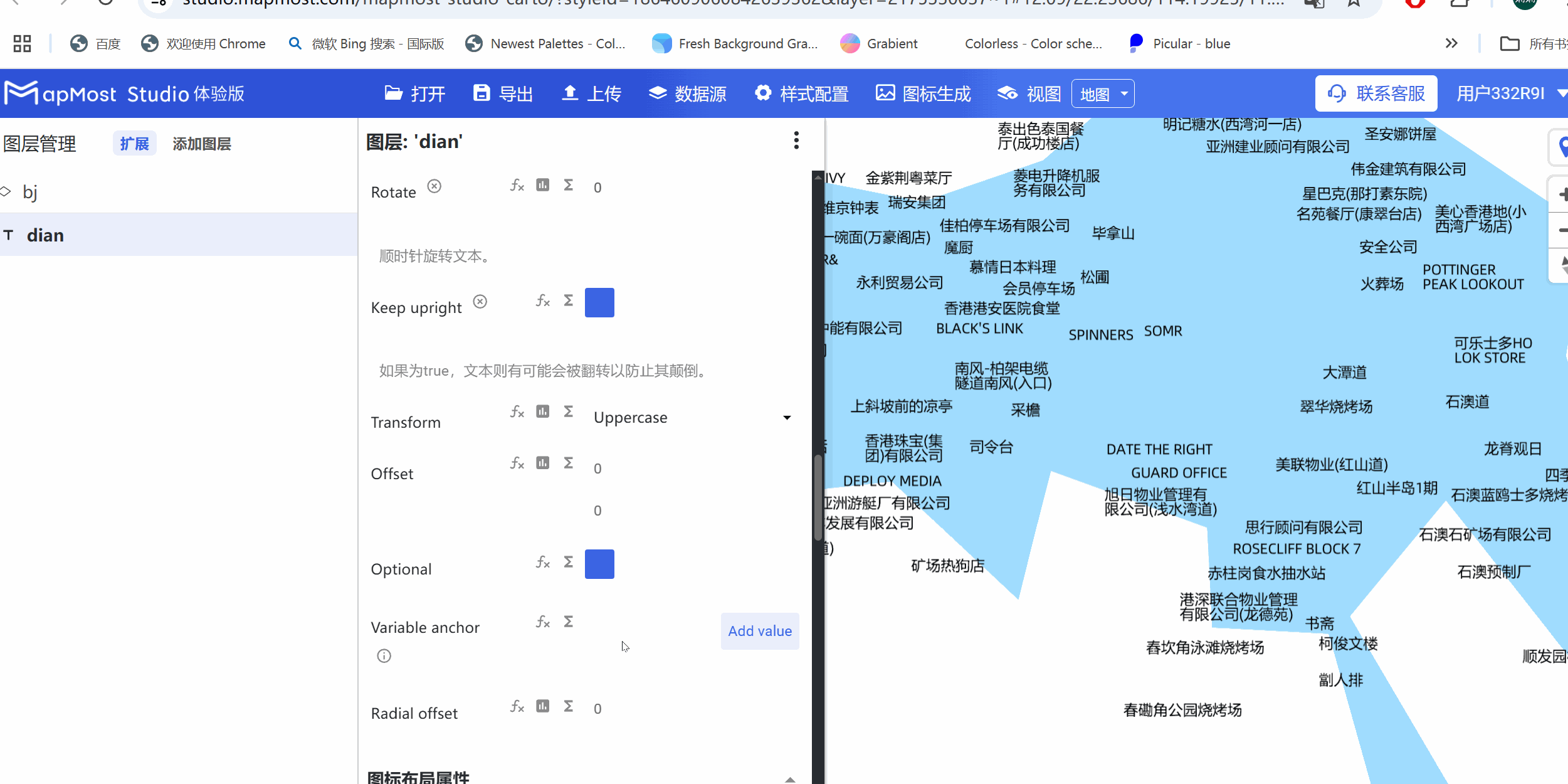

3.18 “Transform”参数设置
- “Transform”参数，转换英文文本大小写；
3.19 “Offset”参数设置

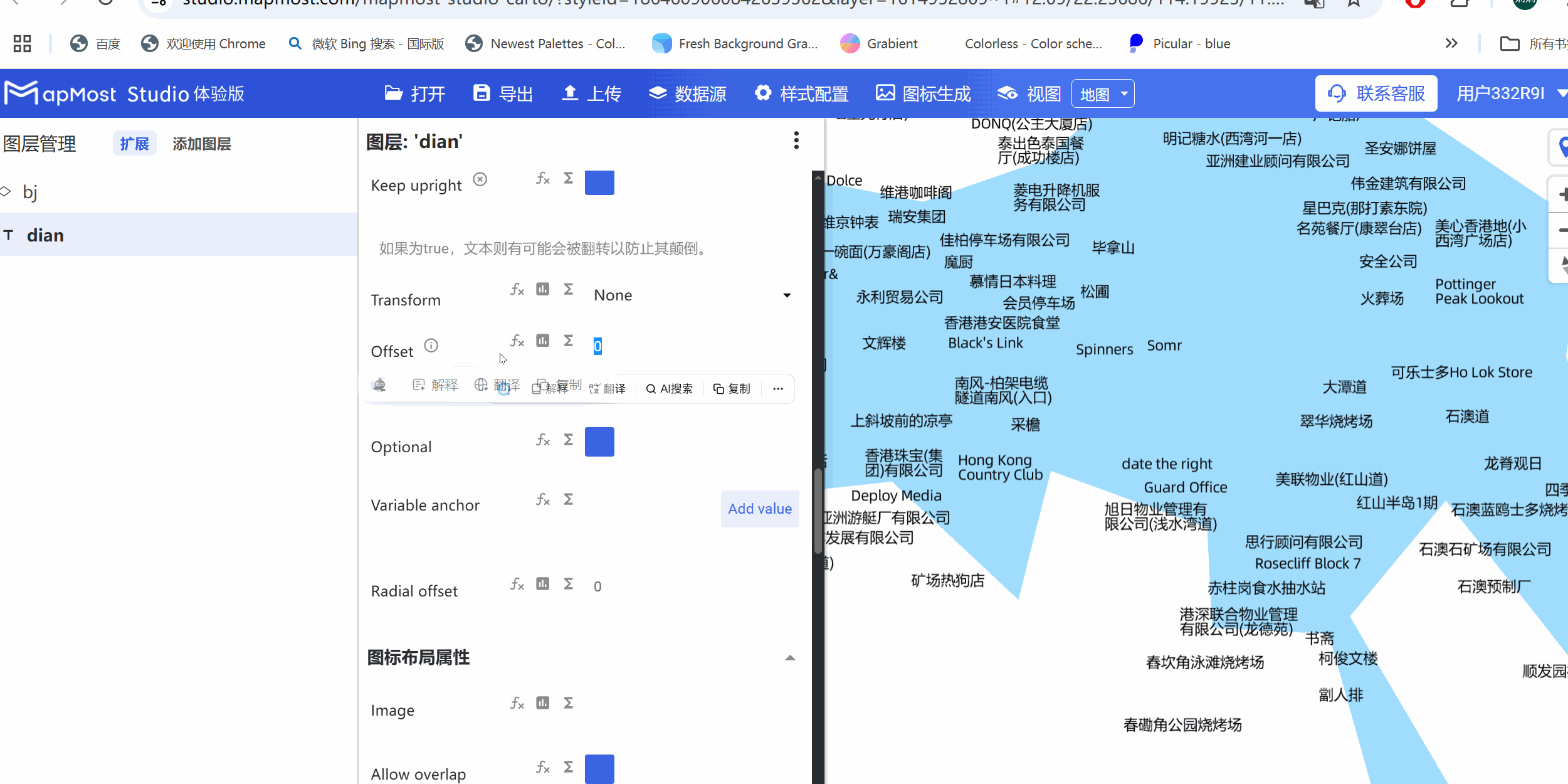

- “Offset”参数，设置文字在X\Y方向上的偏移量；

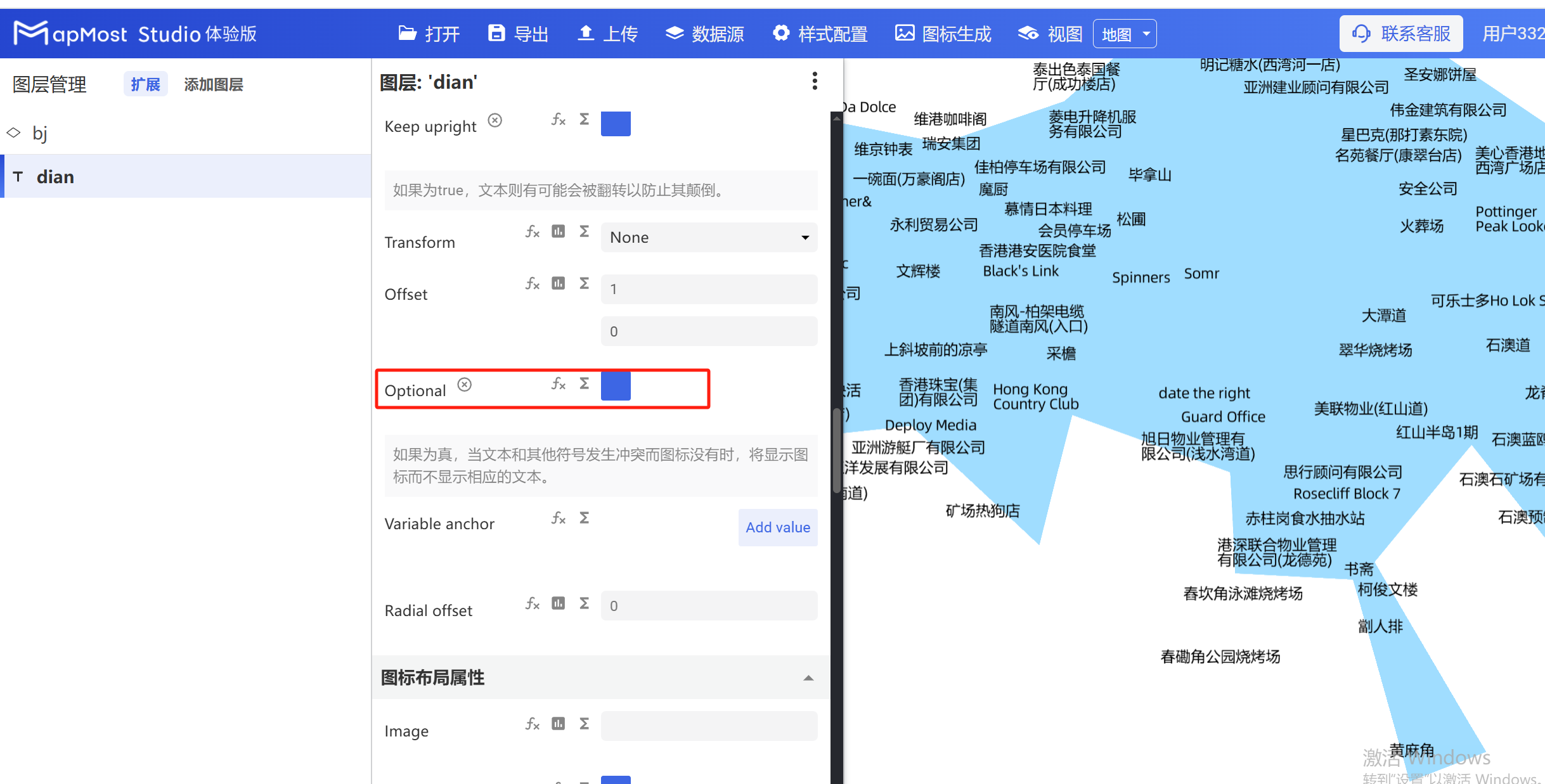

3.20 “Optional”参数设置
- “Optional”参数，文本与其他字符冲突时显示图标；

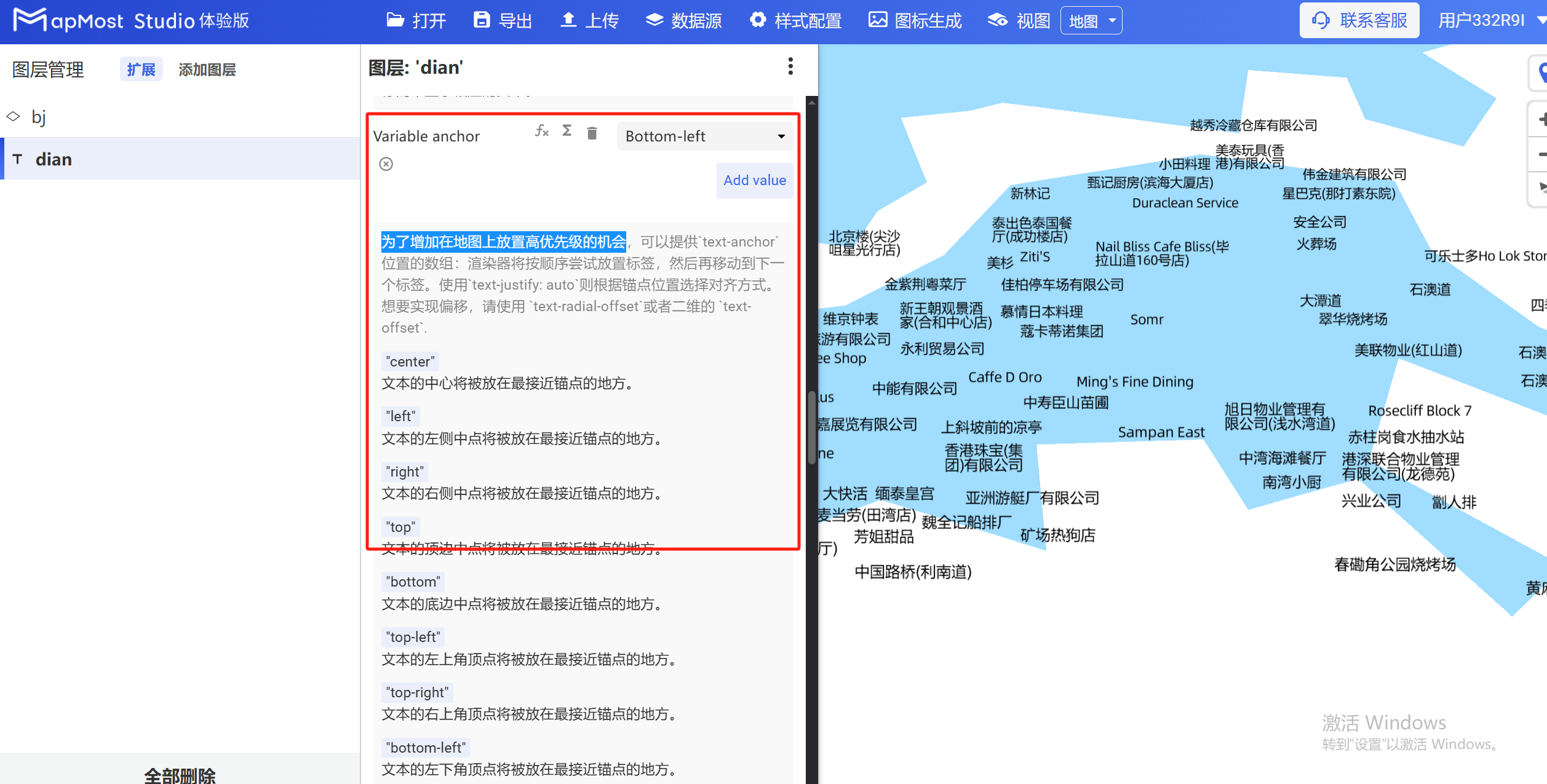

3.21 “Variable anchor”参数设置
- “Variable anchor”参数，设置文本优先级；
3.22 “Radial offset”参数设置
- “Radial offset”参数，设置文本在锚点方向上的对齐方式；

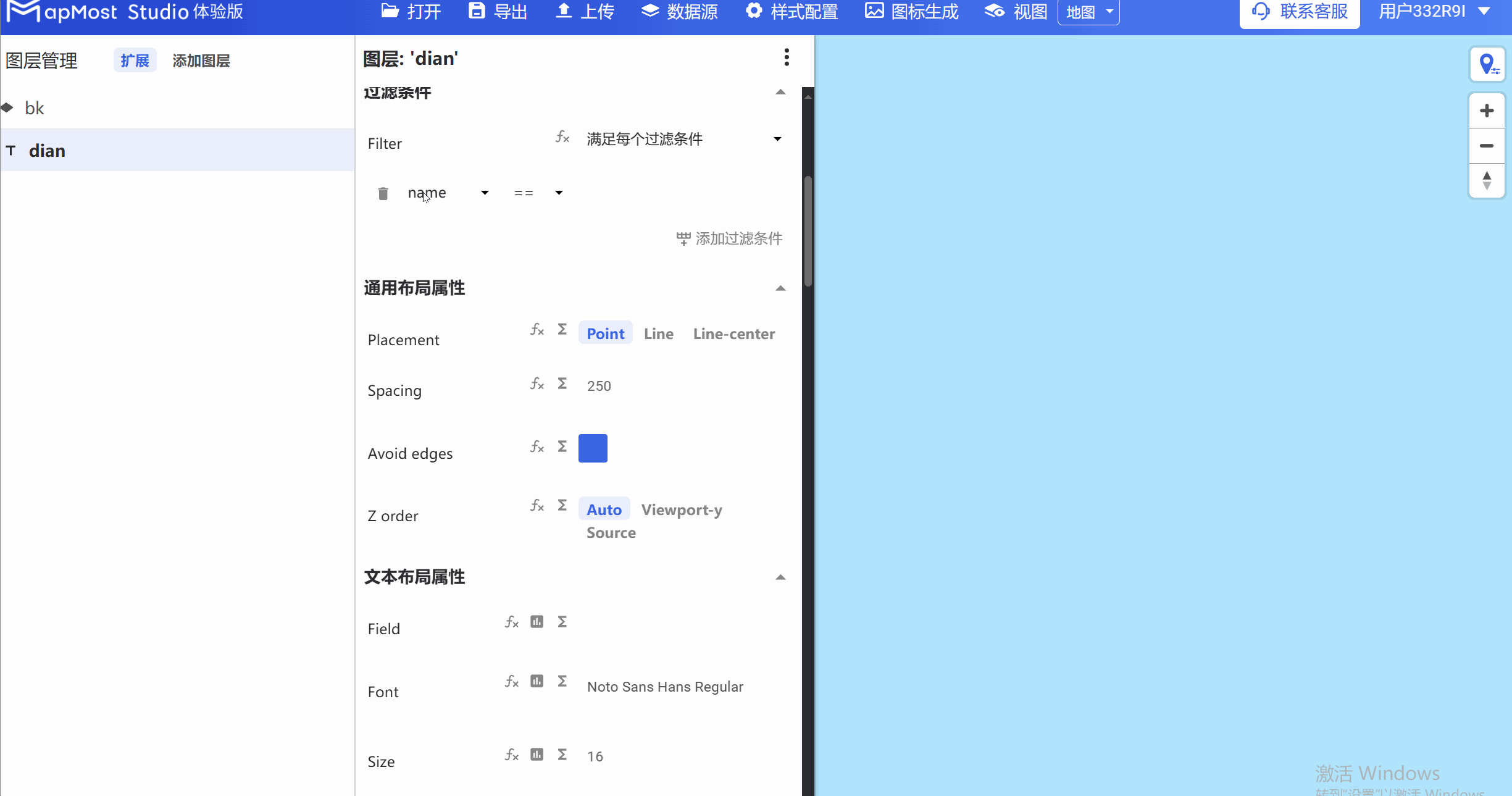

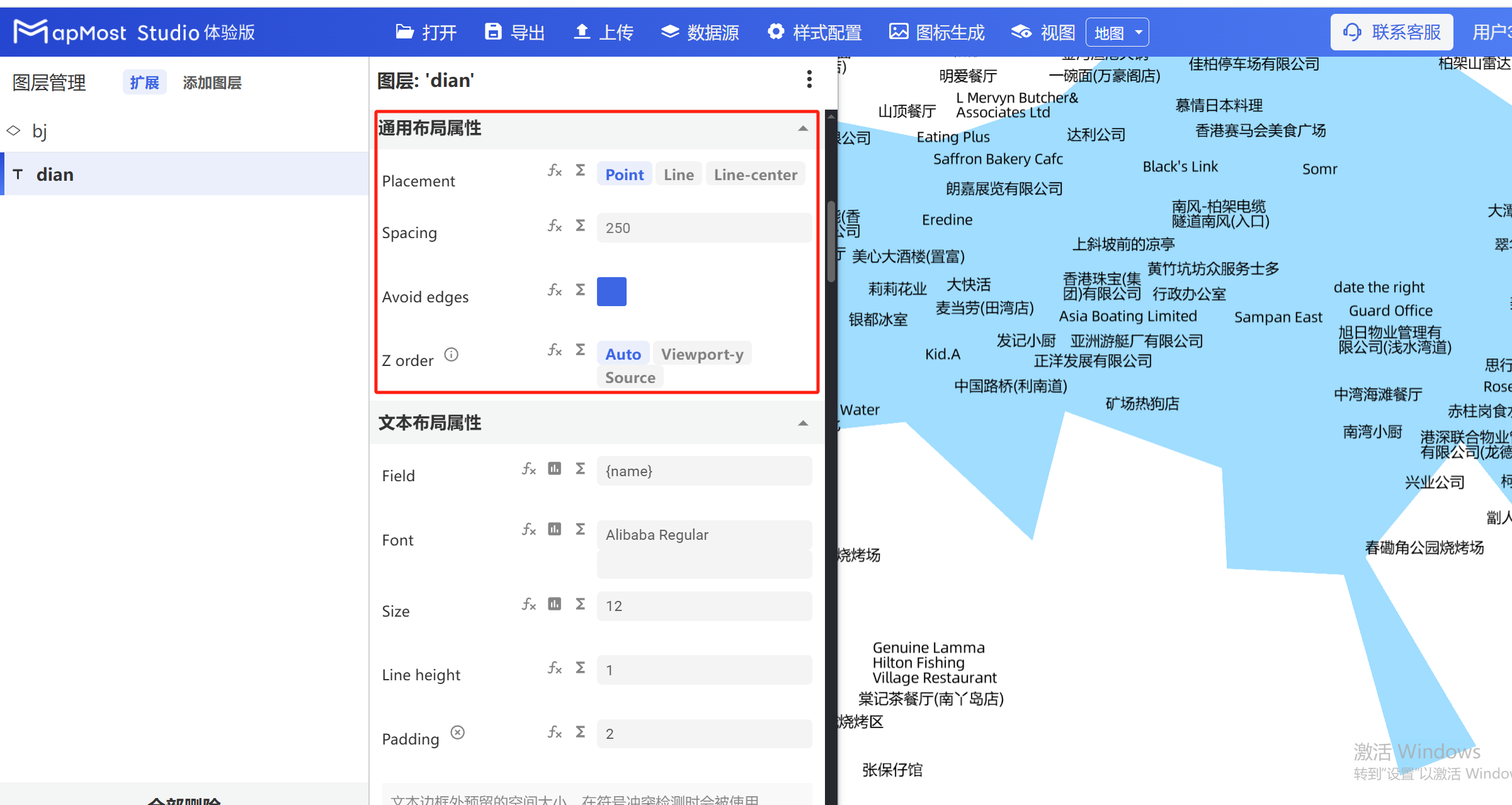

四、“通用布局属性”模块
“通用布局属性”模块，用于设置数据中，文字的显示方式、锚点距离、渲染顺序等参数。
初始界面如下：

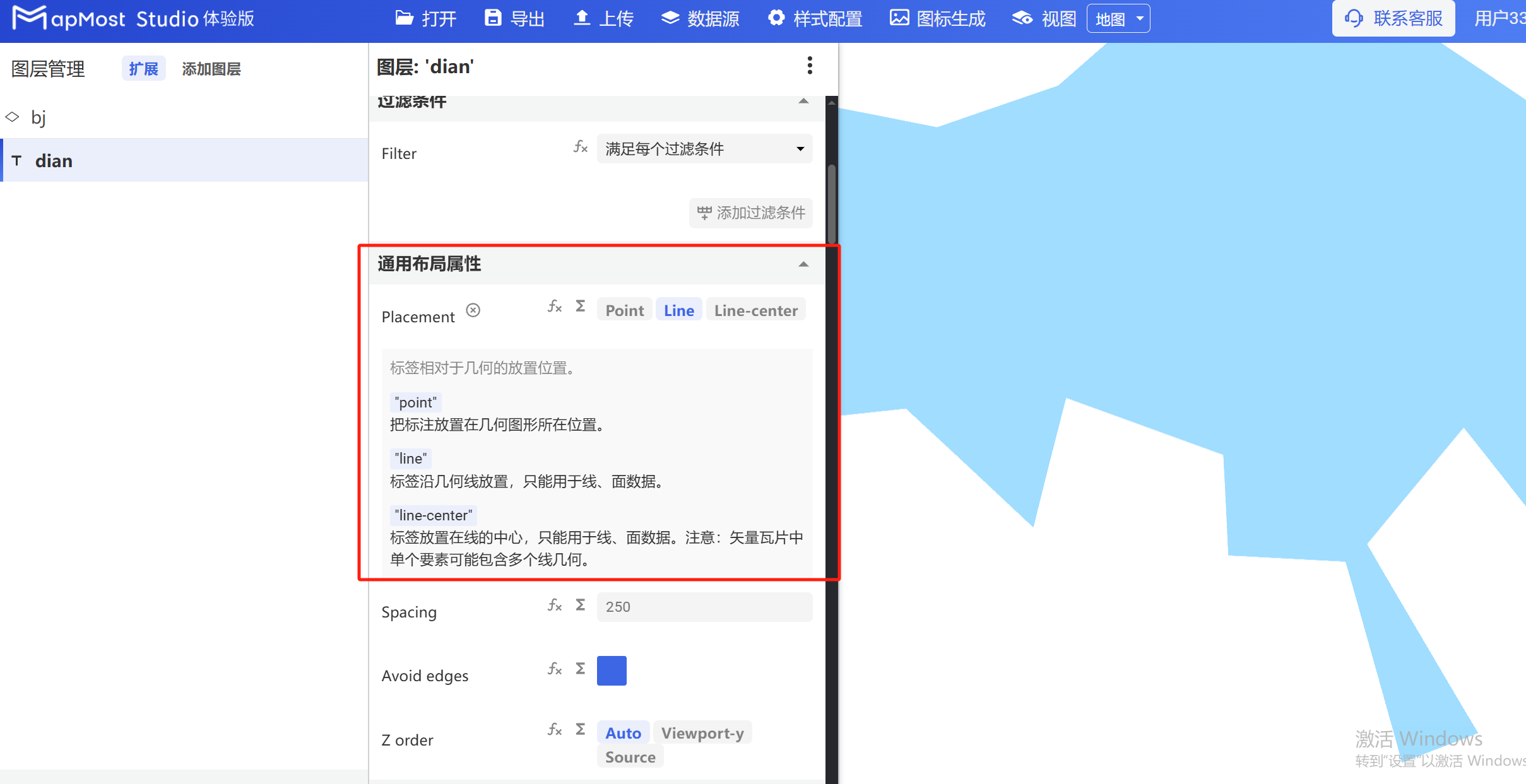

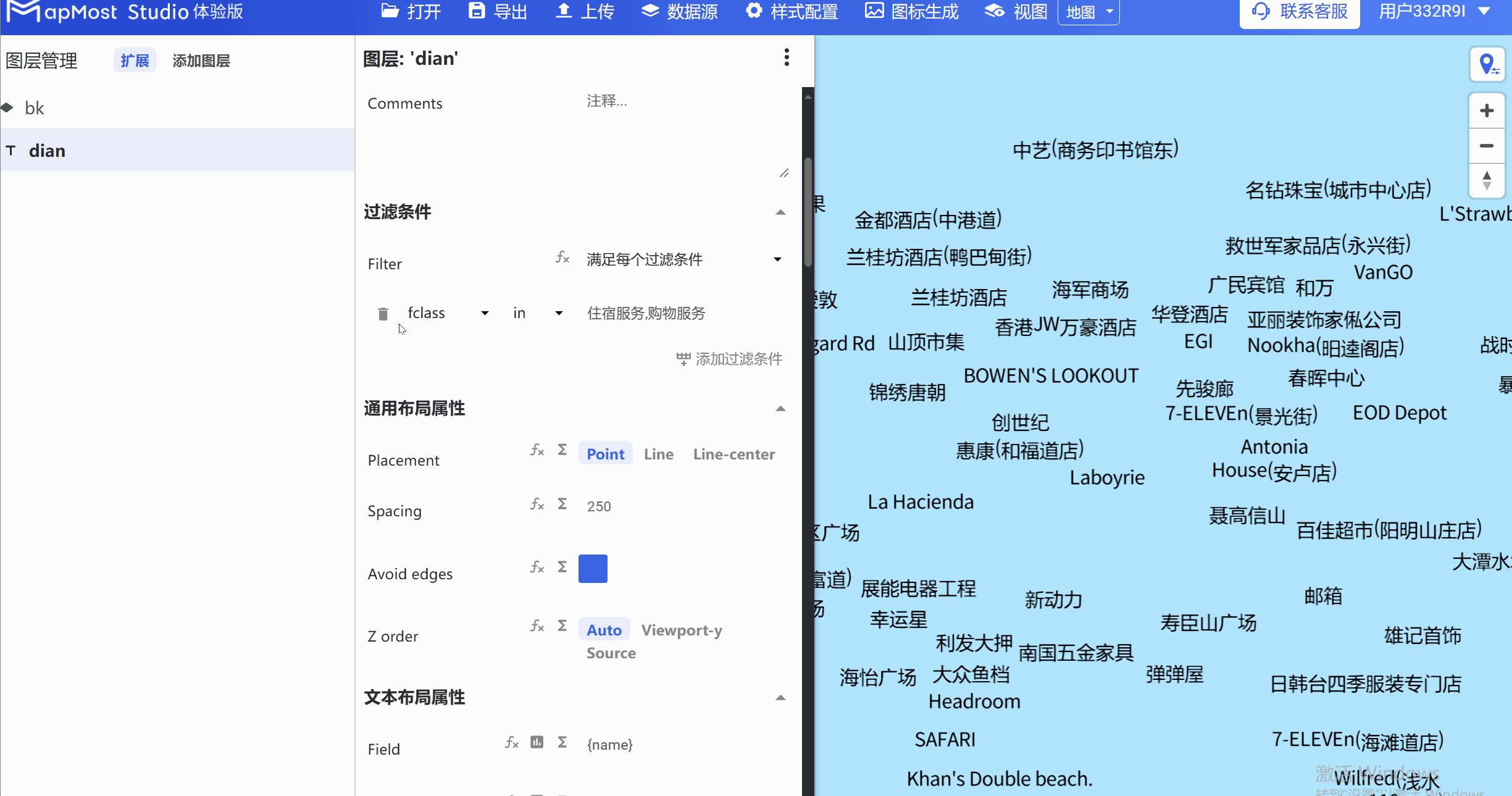

4.1 “Placement”参数设置
- “Placement”参数，选择文字放置的位置，是放置在点上还是放置在线上；

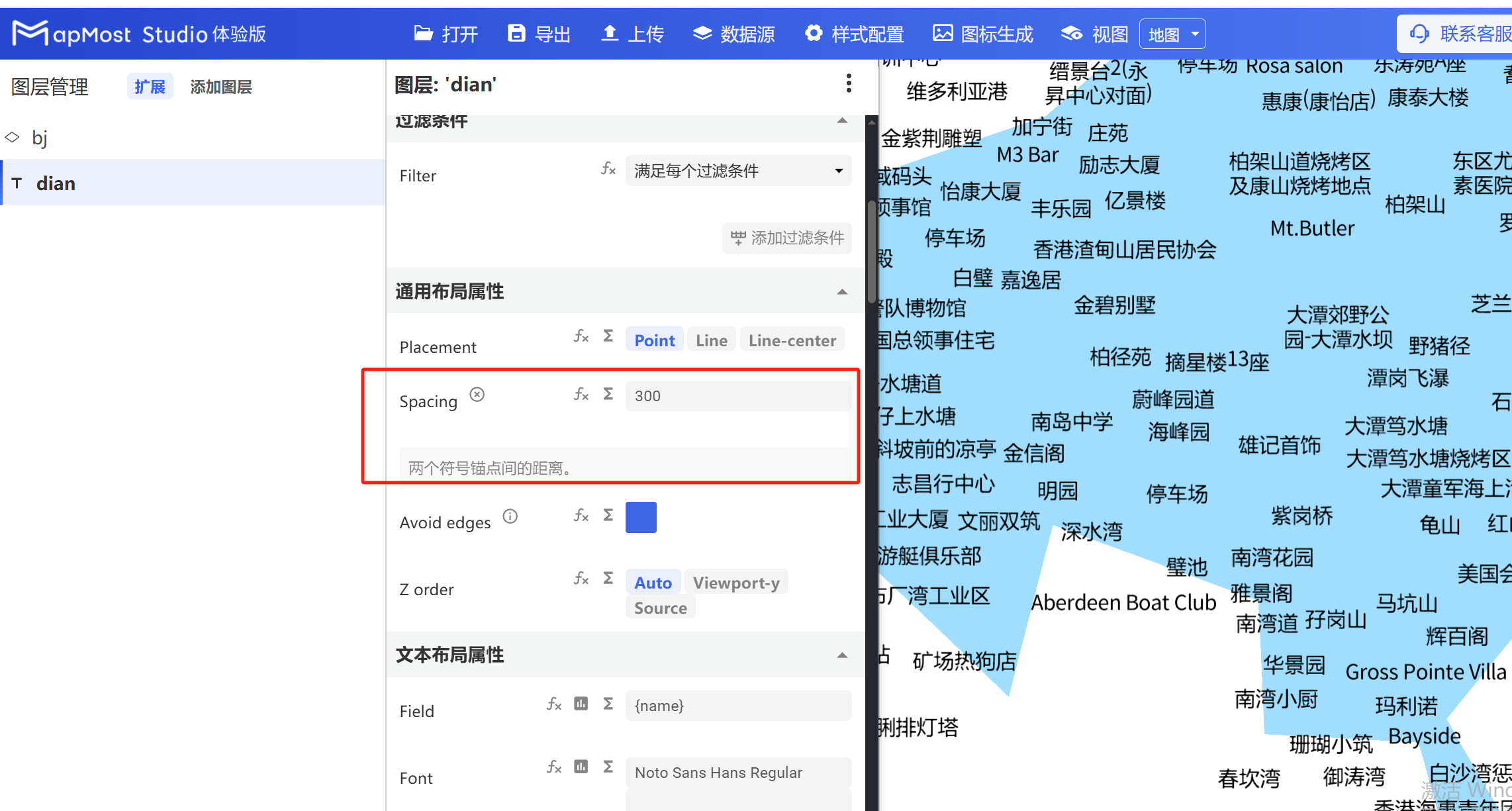

4.2 “Spacing”参数设置
- “Spacing”参数，设置两个锚点之间的距离；

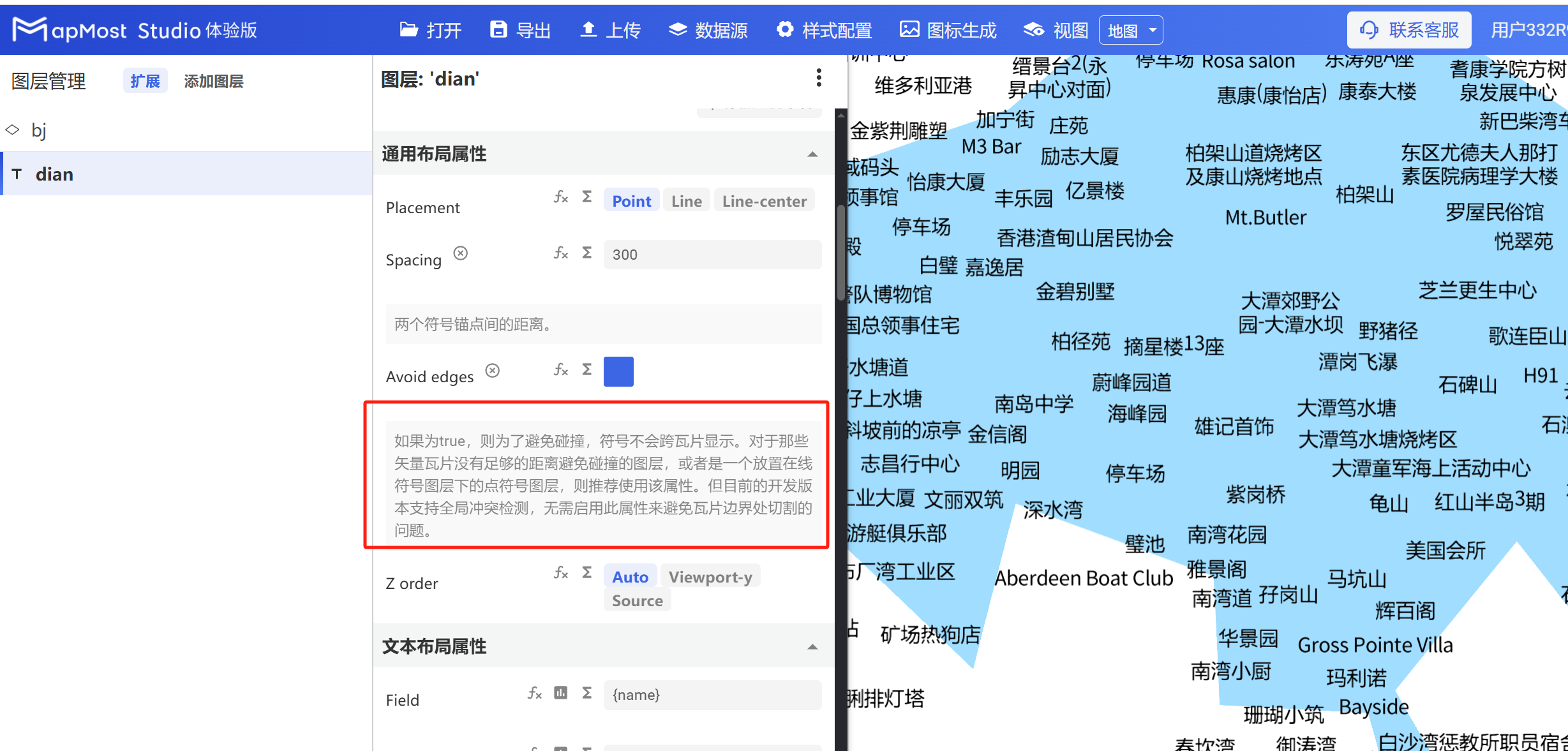

4.3 “Avoid edges”参数设置
- “Avoid edges”参数,设置文字与瓦片之间的碰撞方式；
4.4 “Z order”参数设置
- “Z order”参数，设置数据渲染顺序；
五、“图标布局属性”模块

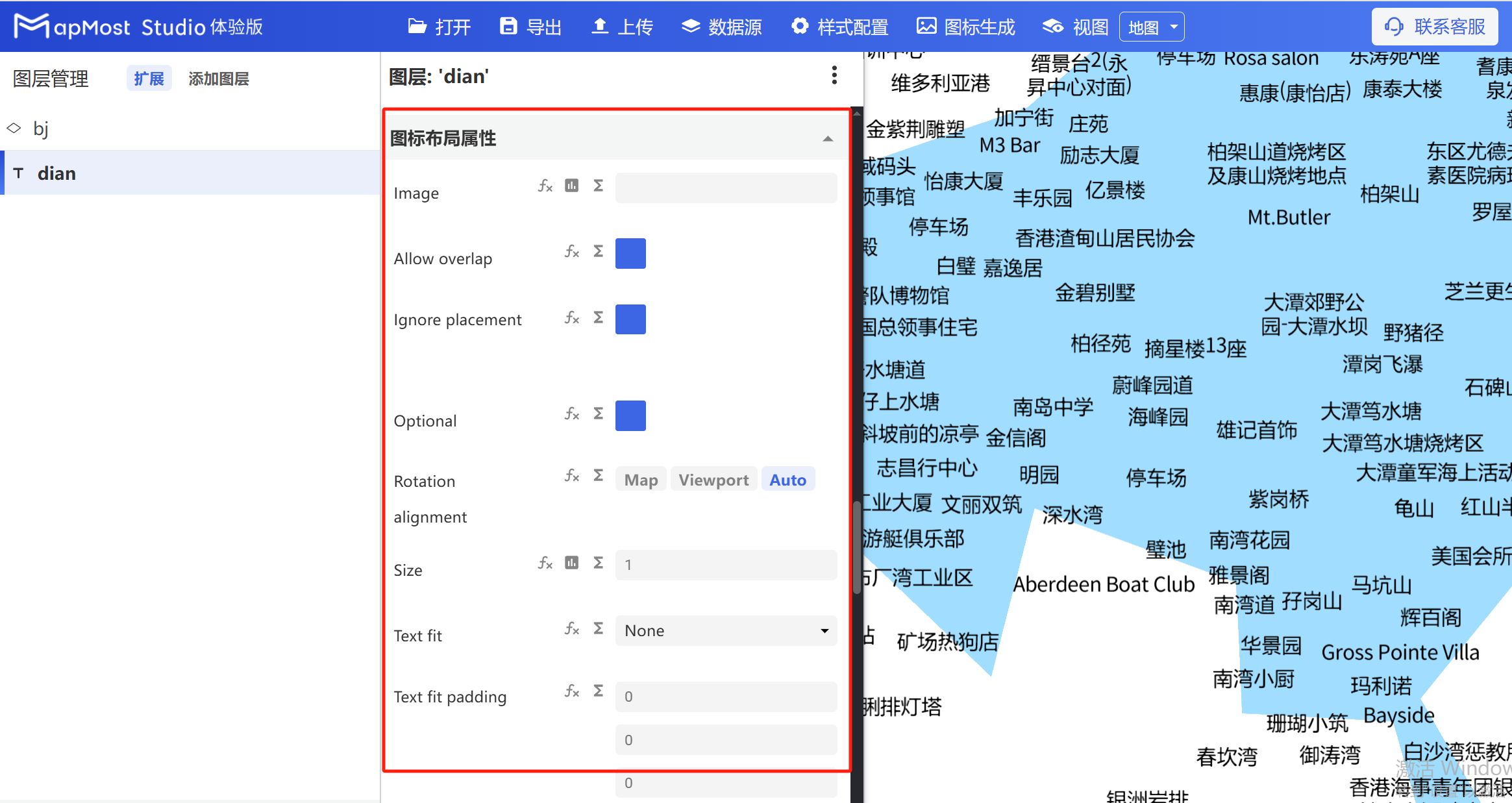

“图标布局属性”模块，用于设置图标、图标尺寸、图标偏移、图标旋转等参数。
初始界面如下：
5.1 “Image”参数设置
- “Image”参数，支持图标选择；

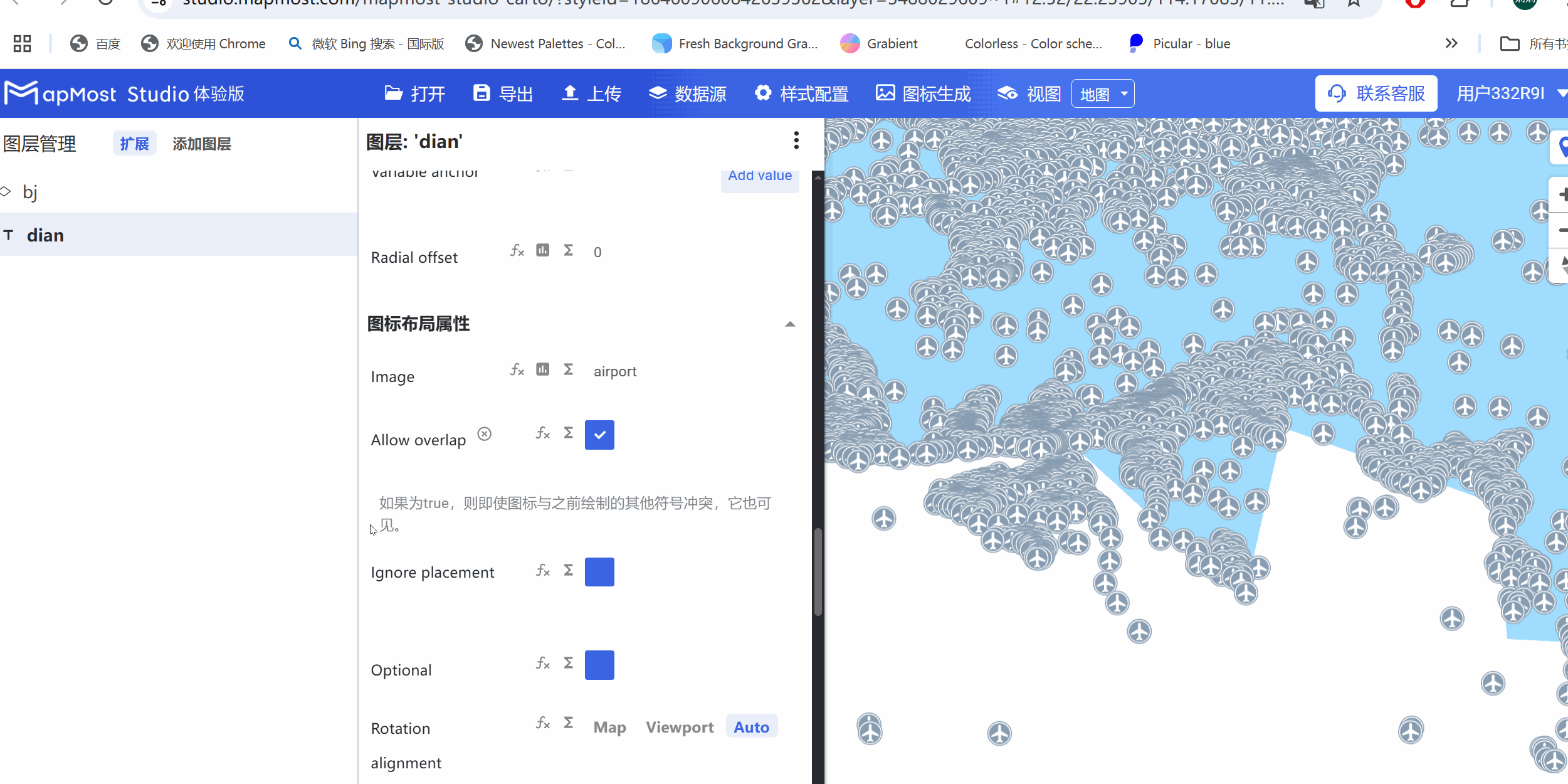

5.2 “Allow overlap”参数设置
- “Allow overlap”参数，设置图标冲突时图标可见；

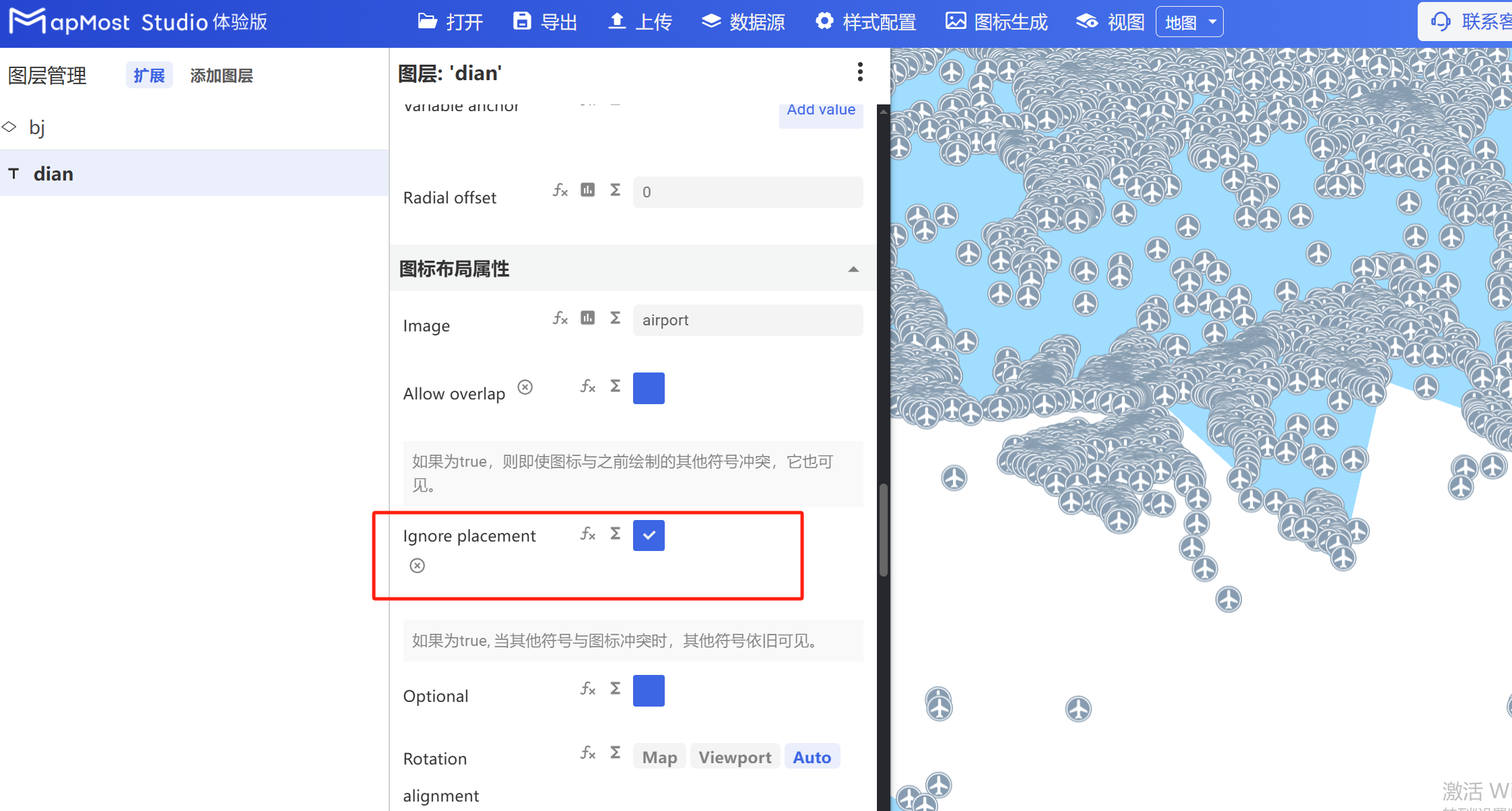

5.3 “Ignore placement”参数设置

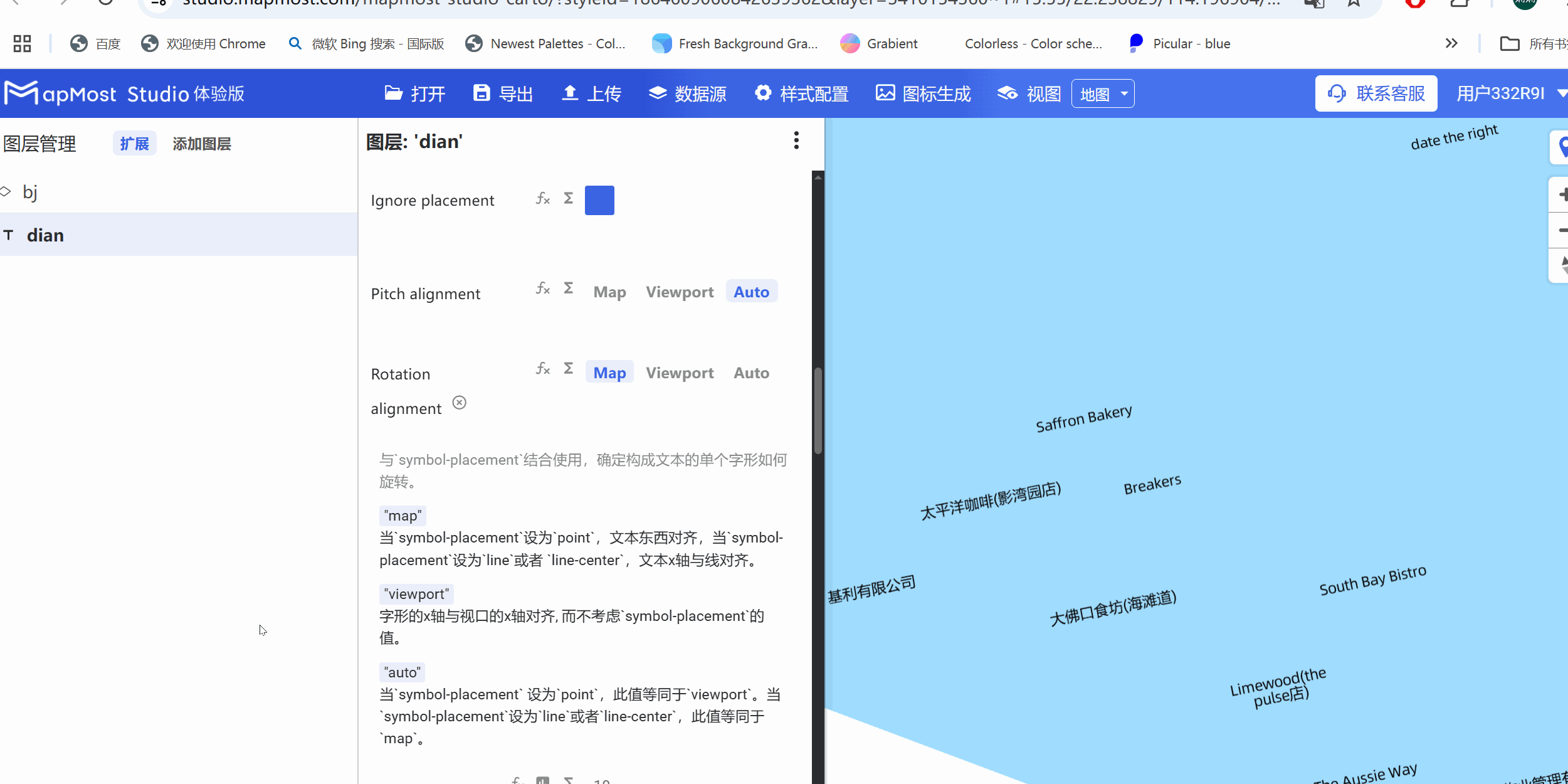

- “Ignore placement”参数，设置图标与其他图标冲突时，其他图标依然可见；

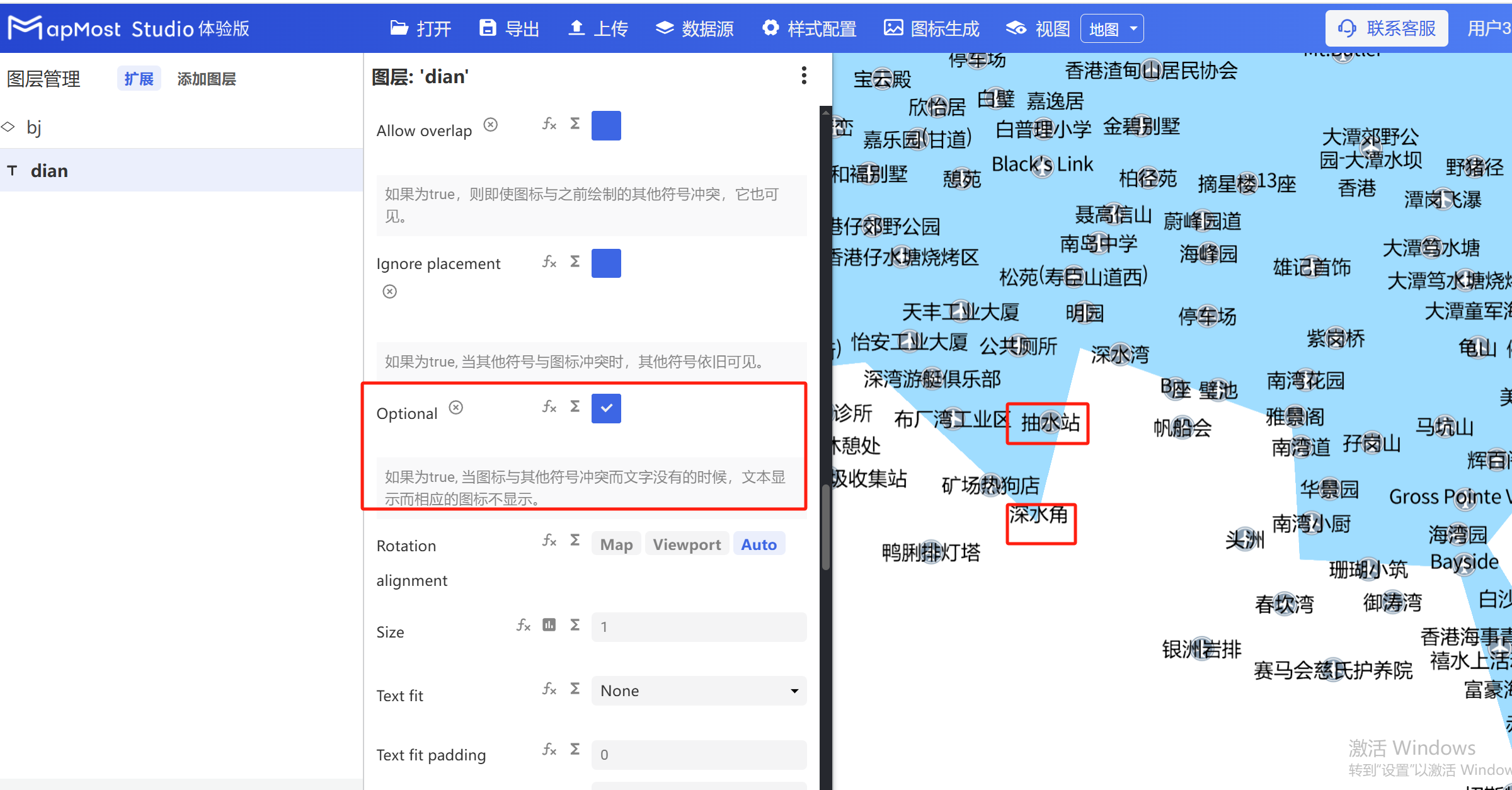

5.4 “Optional”参数设置
- “Optional”参数，设置图标与文字冲突时，显示文字而不显示图标；

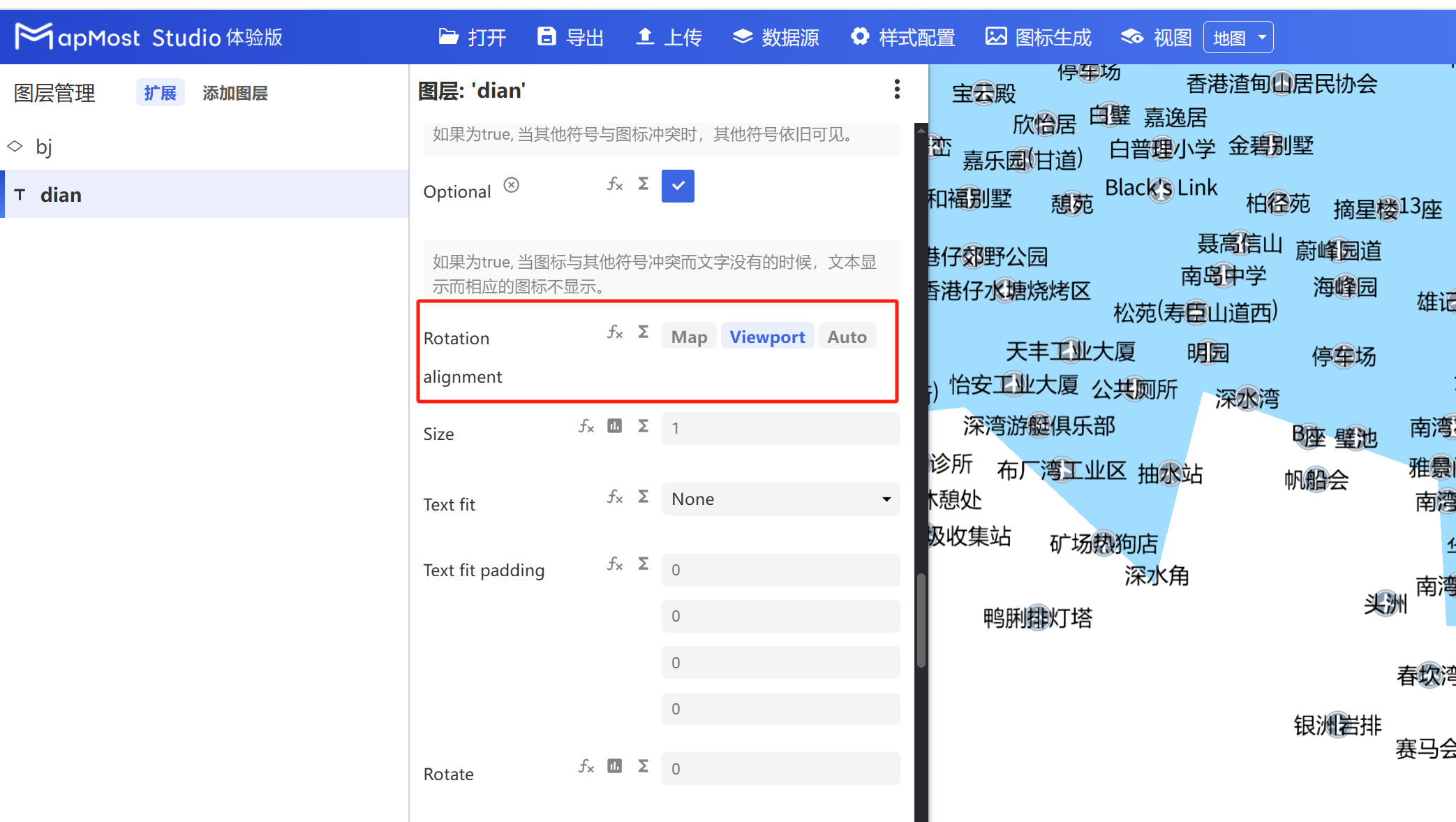

5.5 “Rotation alignment”参数设置
- “Rotation alignment”参数，参照“图标点图层Symbol：3.9”；

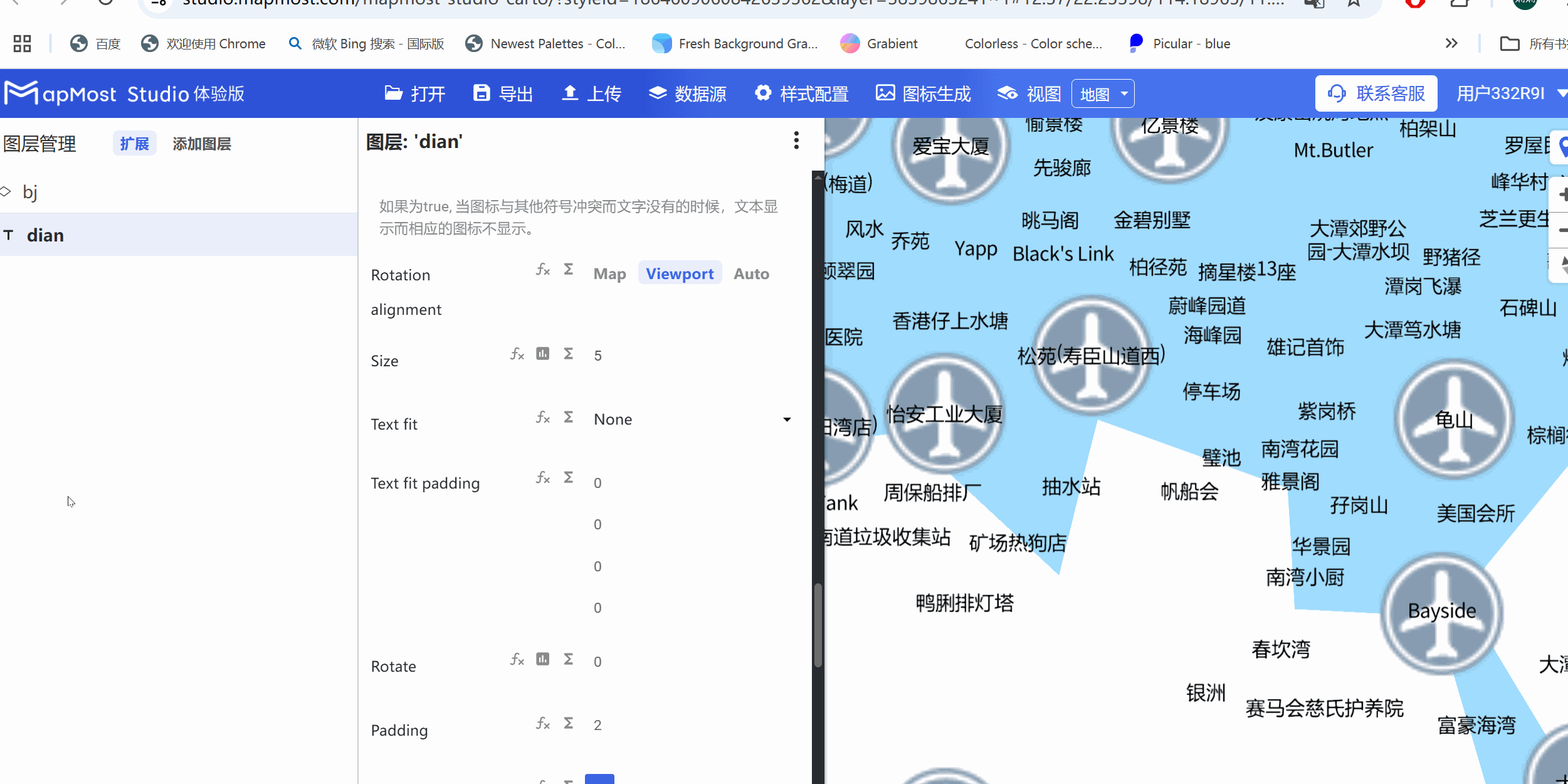

5.6 “Size”参数设置

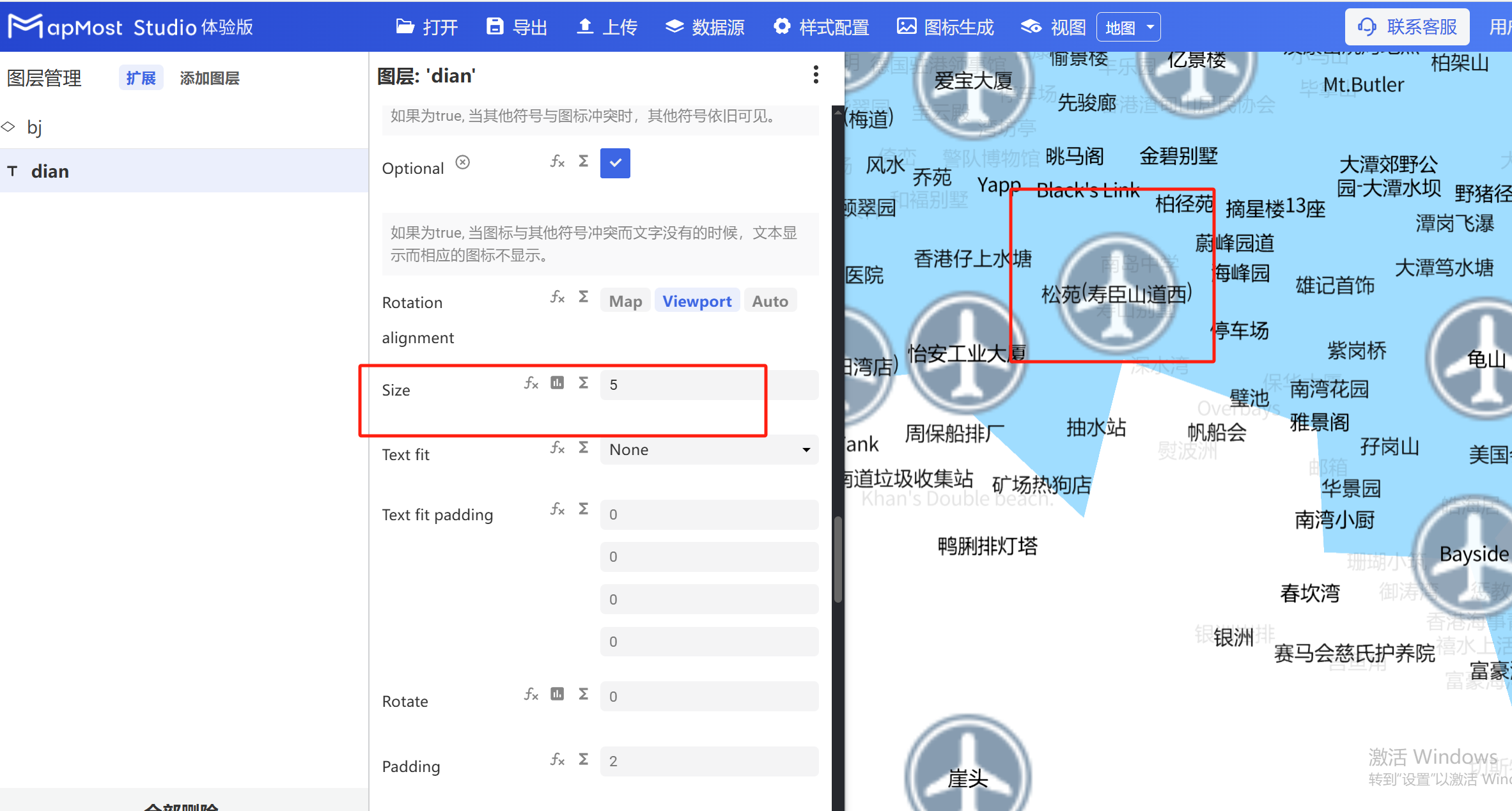

- “Size”参数，设置图标尺寸；
5.7 “Text fit”参数设置
- “Text fit”参数，设置图标尺寸适应文本长度，常用于文本框长度随文本长度自适应；

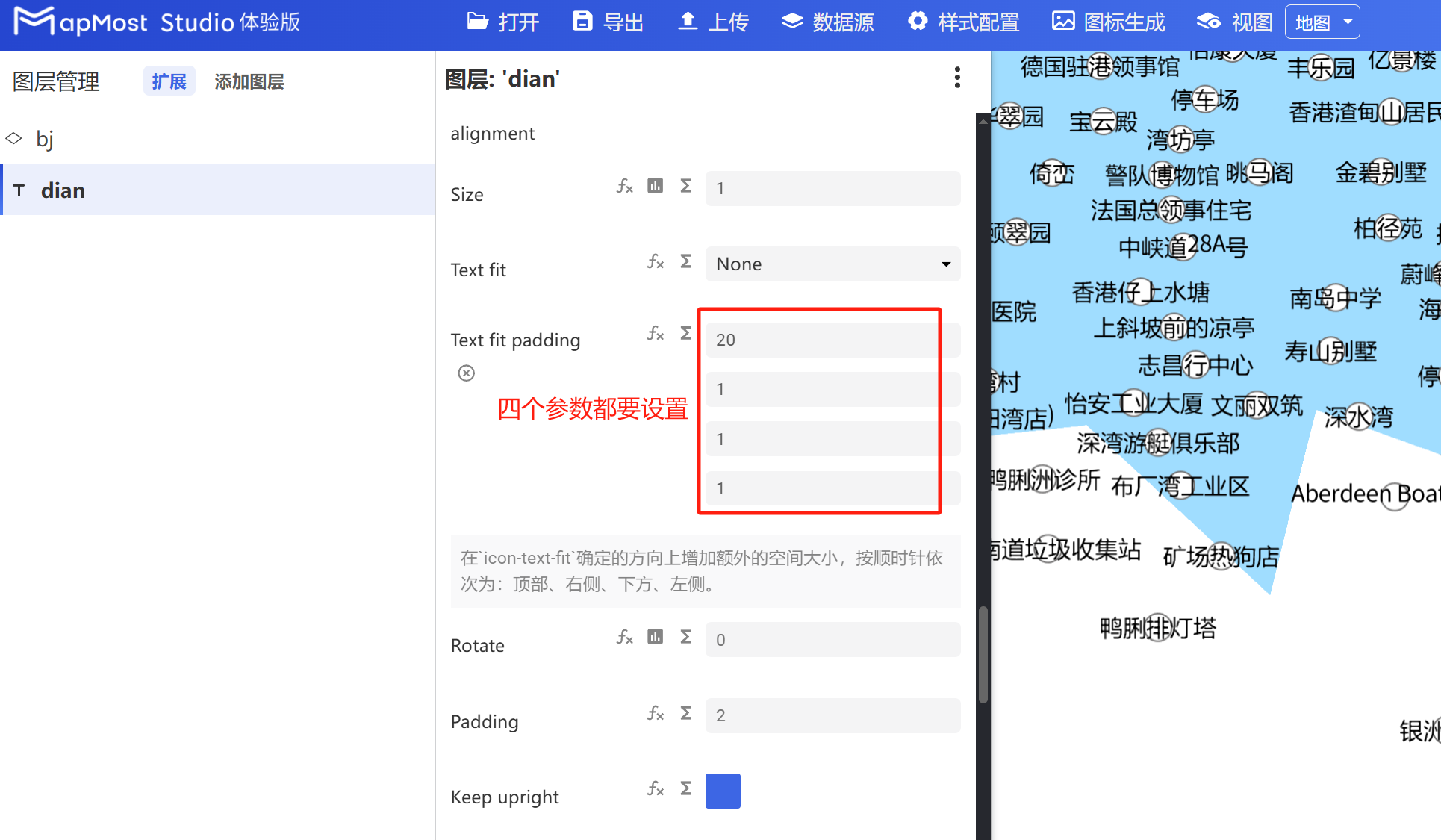

5.8 “Text fit padding”参数设置
- “Text fit padding”参数，设置图标的上下留白，常用于文本框的上下留白数值控制；

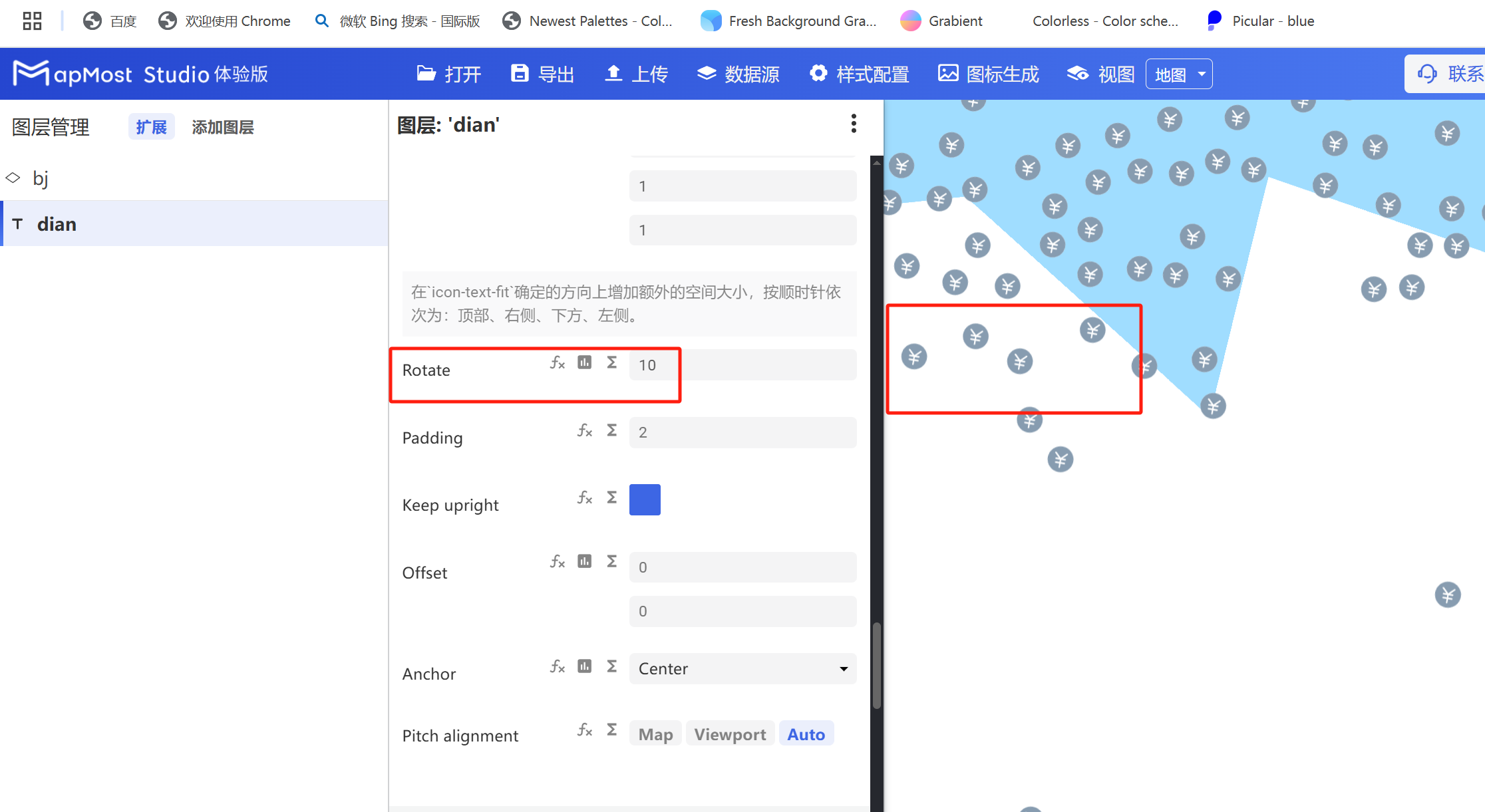

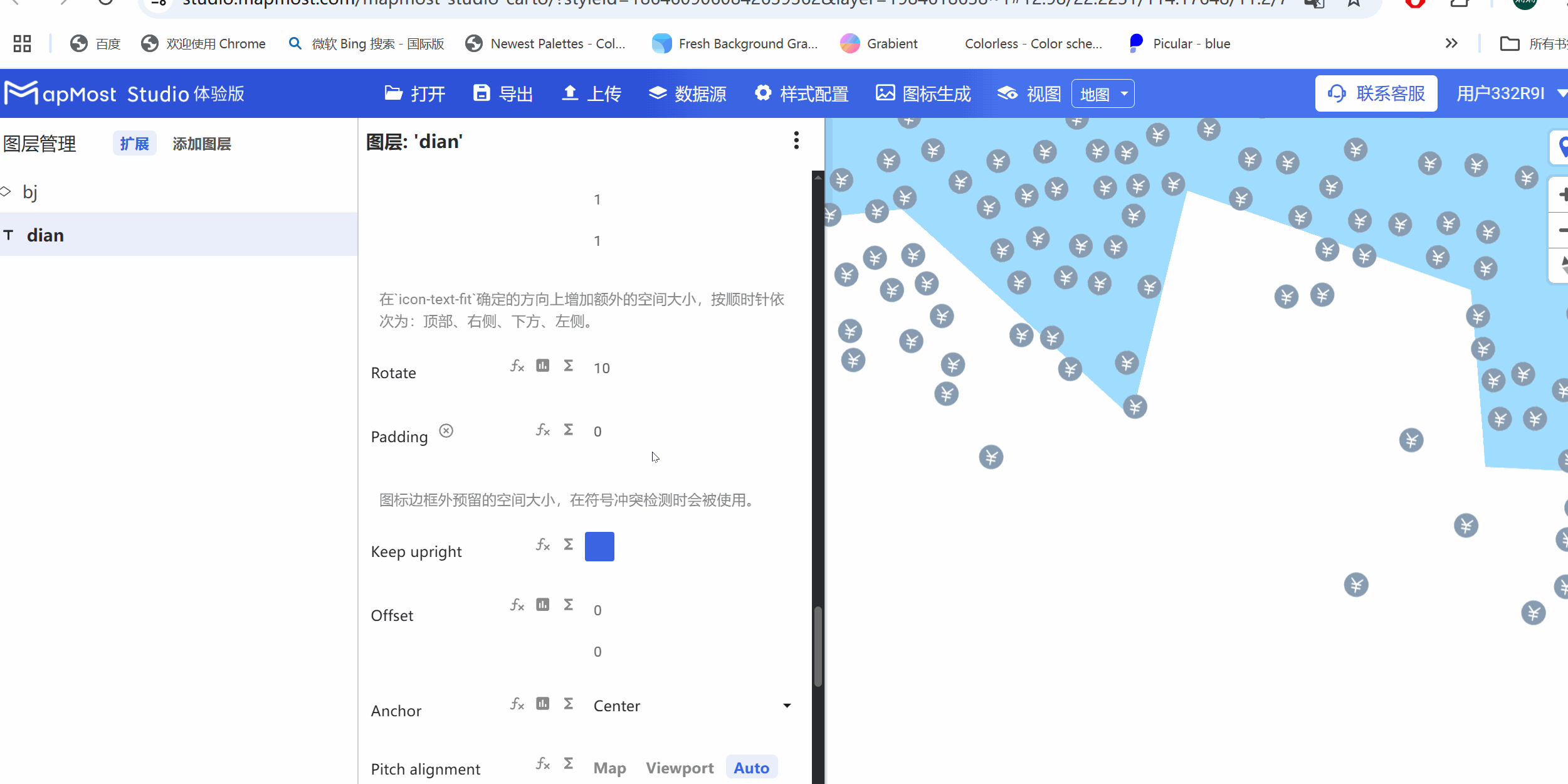

5.9 “Rotation”参数设置
- “Rotation”参数，设置图标旋转；
5.10 “Padding”参数设置
- “Padding”参数，设置图标占用空间大小，可以用于控制图标显示密度；

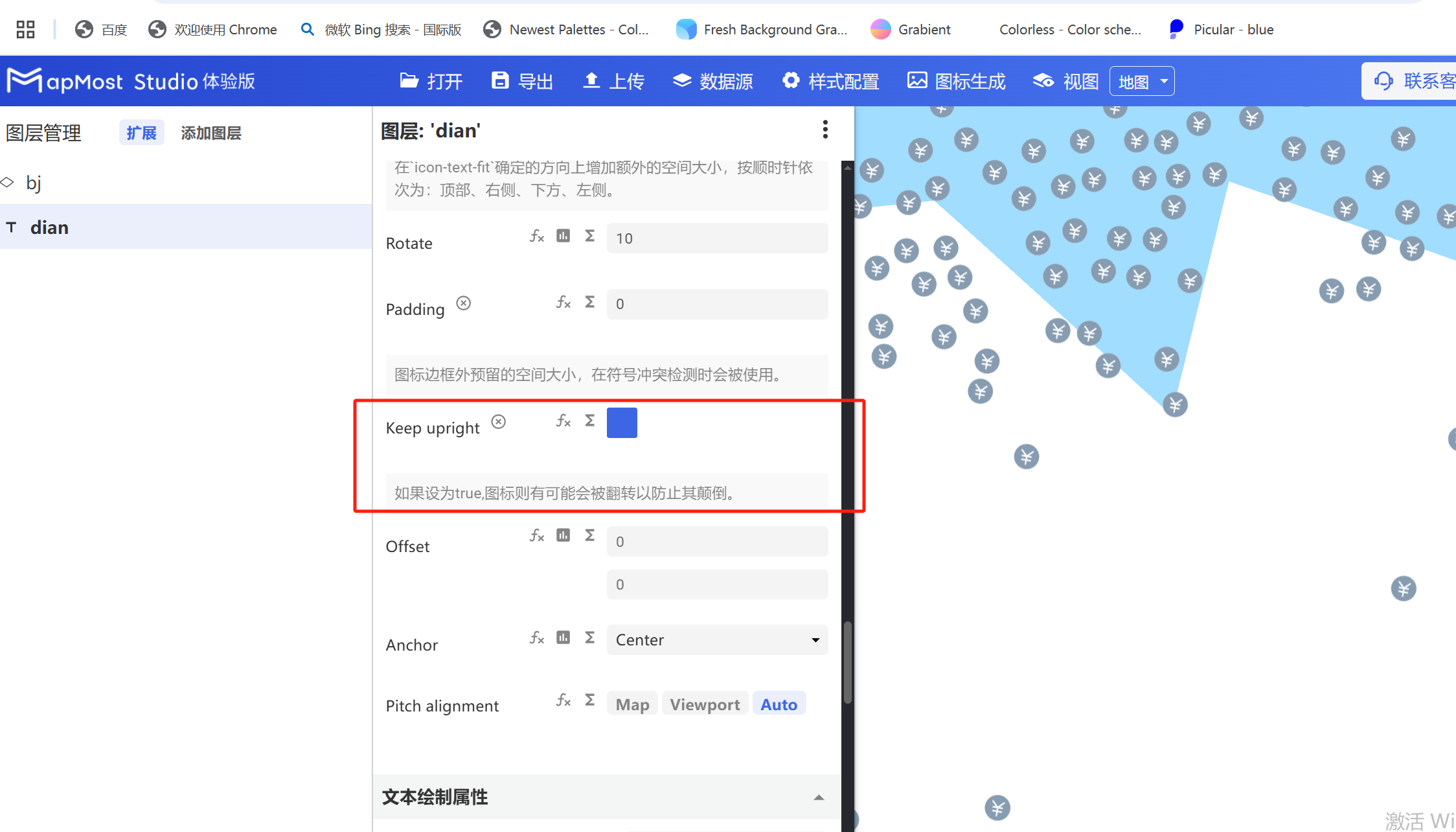

5.11 “Keep upright”参数设置
- “Keep upright”参数，参照“图标点图层Symbol：3.17”；

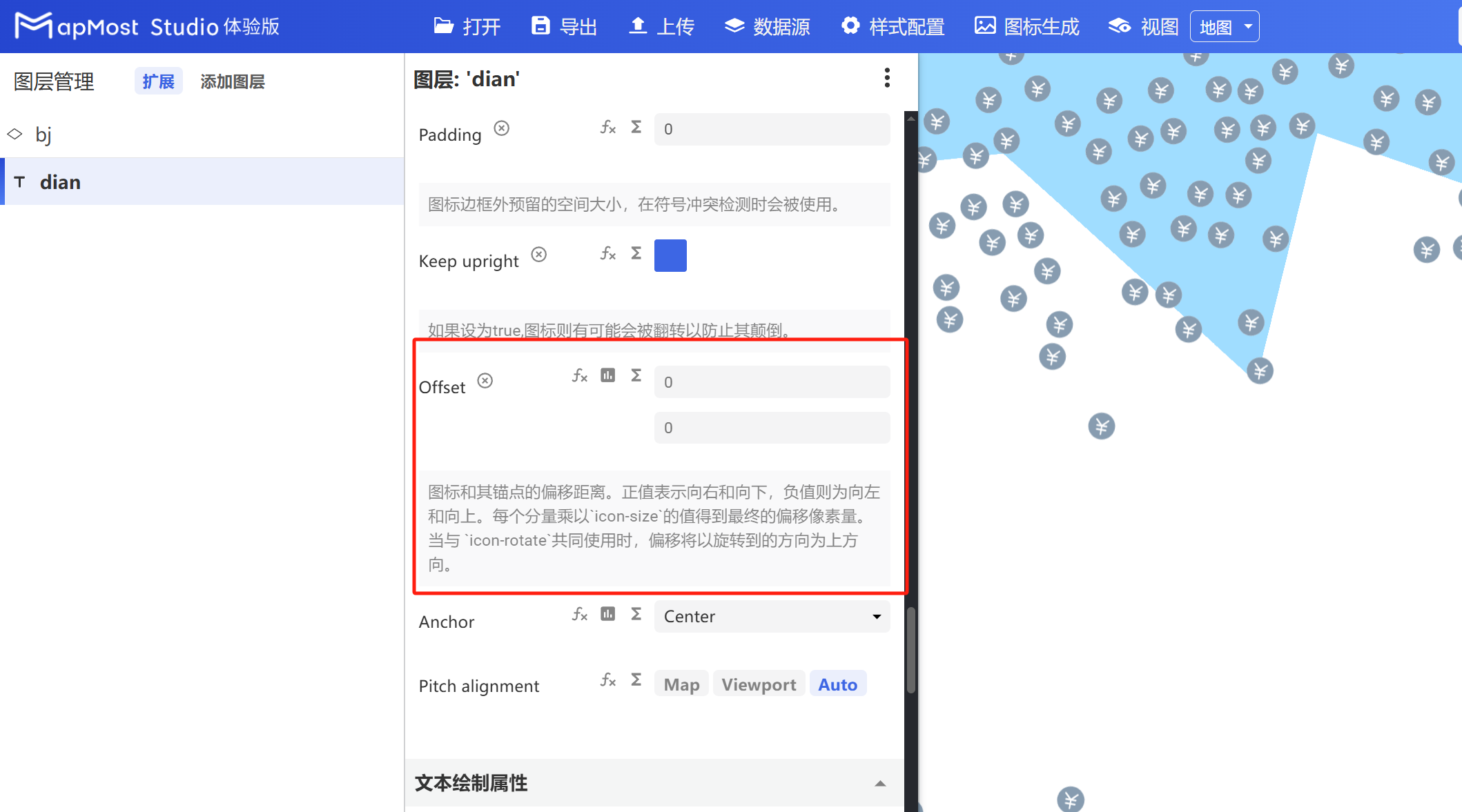

5.12 “Offset”参数设置
- “Offset”参数，参照“图标点图层Symbol：3.19”；

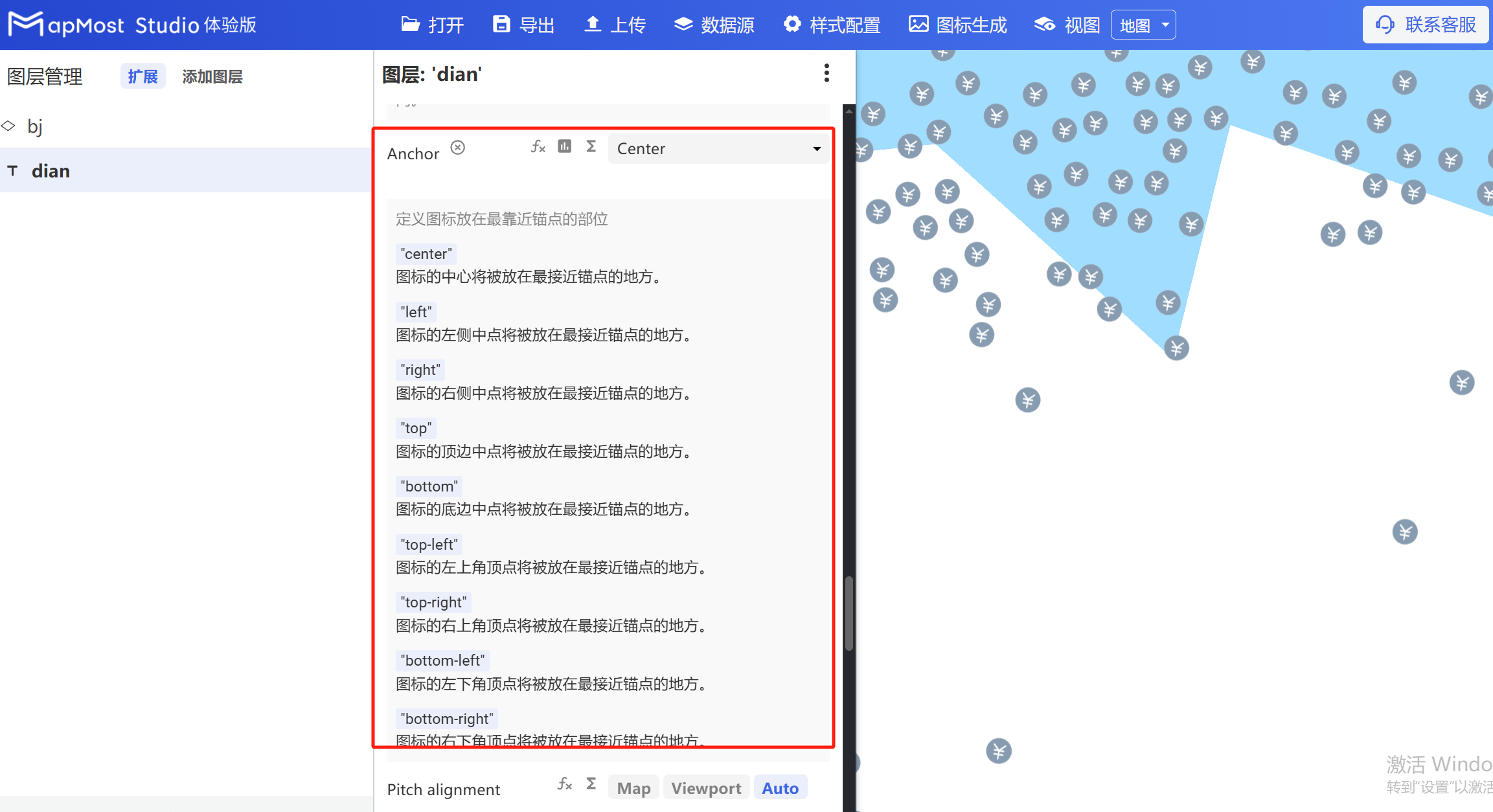

5.13 “Anchor”参数设置
- “Anchor”参数，参照“图标点图层Symbol：3.13”；

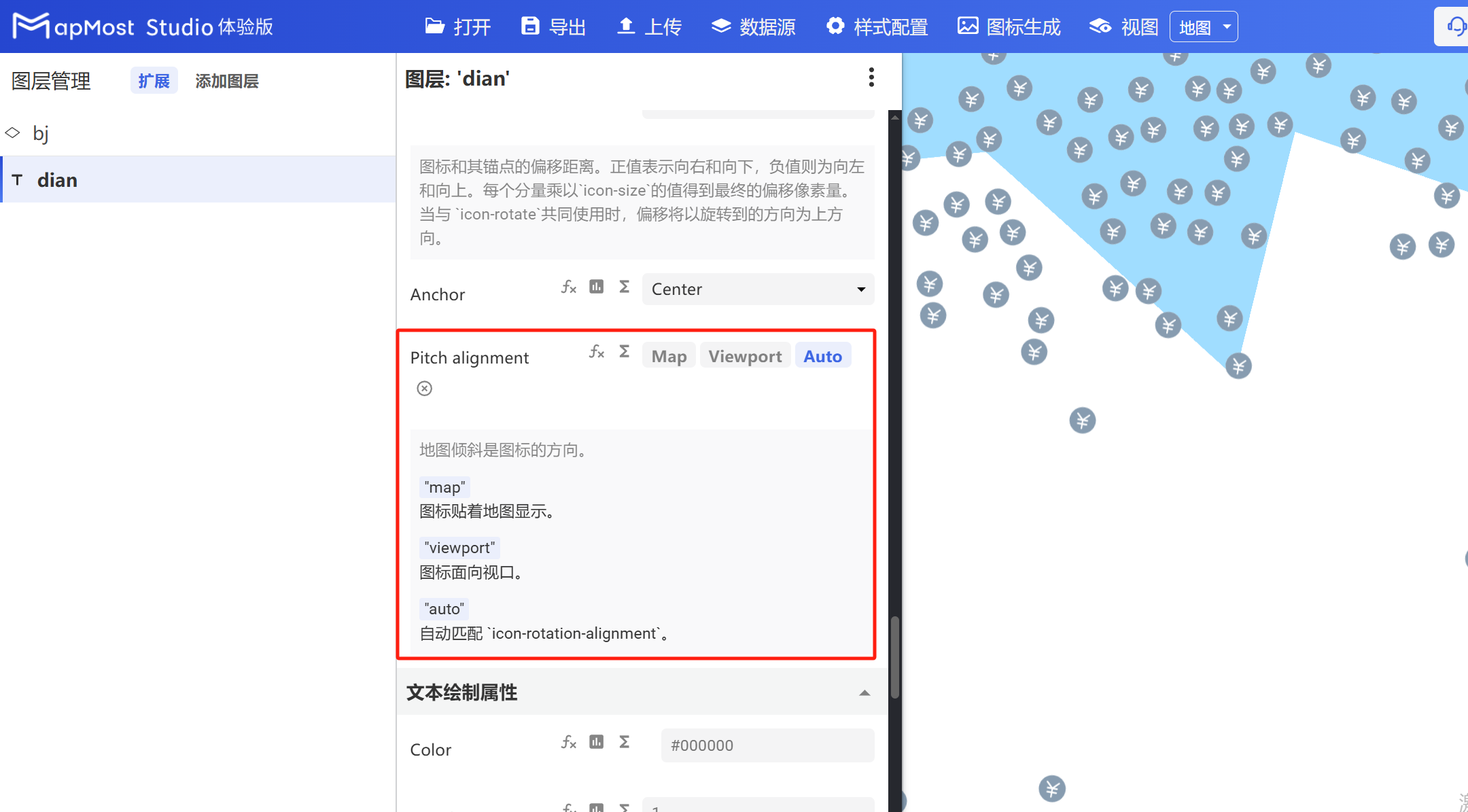

5.14 “Pitch alignment”参数设置
- “Pitch alignment”参数，参照“图标点图层Symbol：3.8”；
六、“文本绘制属性”模块

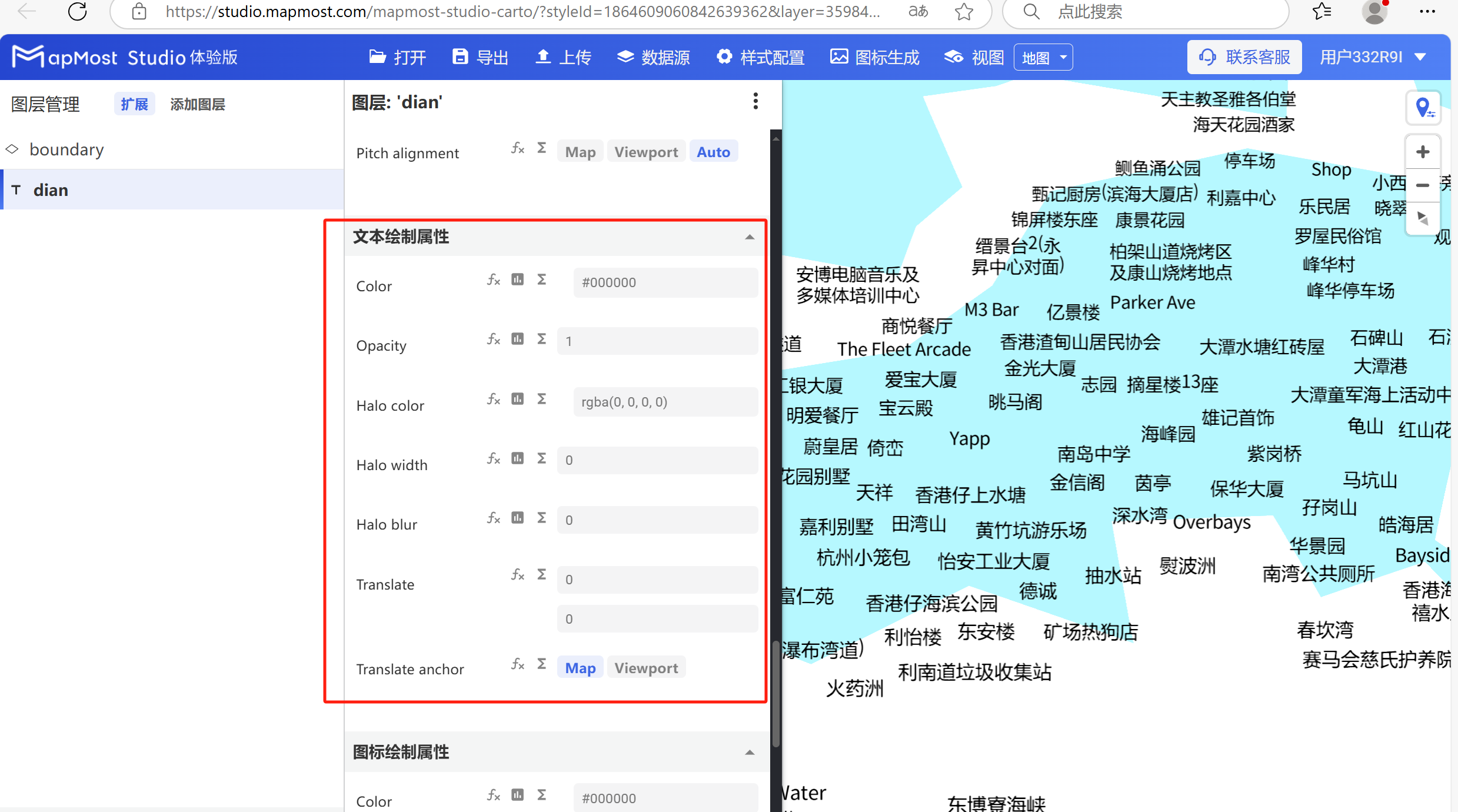

“文本绘制属性”模块，用于设置文字颜色、透明度、描边等参数。
初始界面如下：
6.1 “Color”参数设置

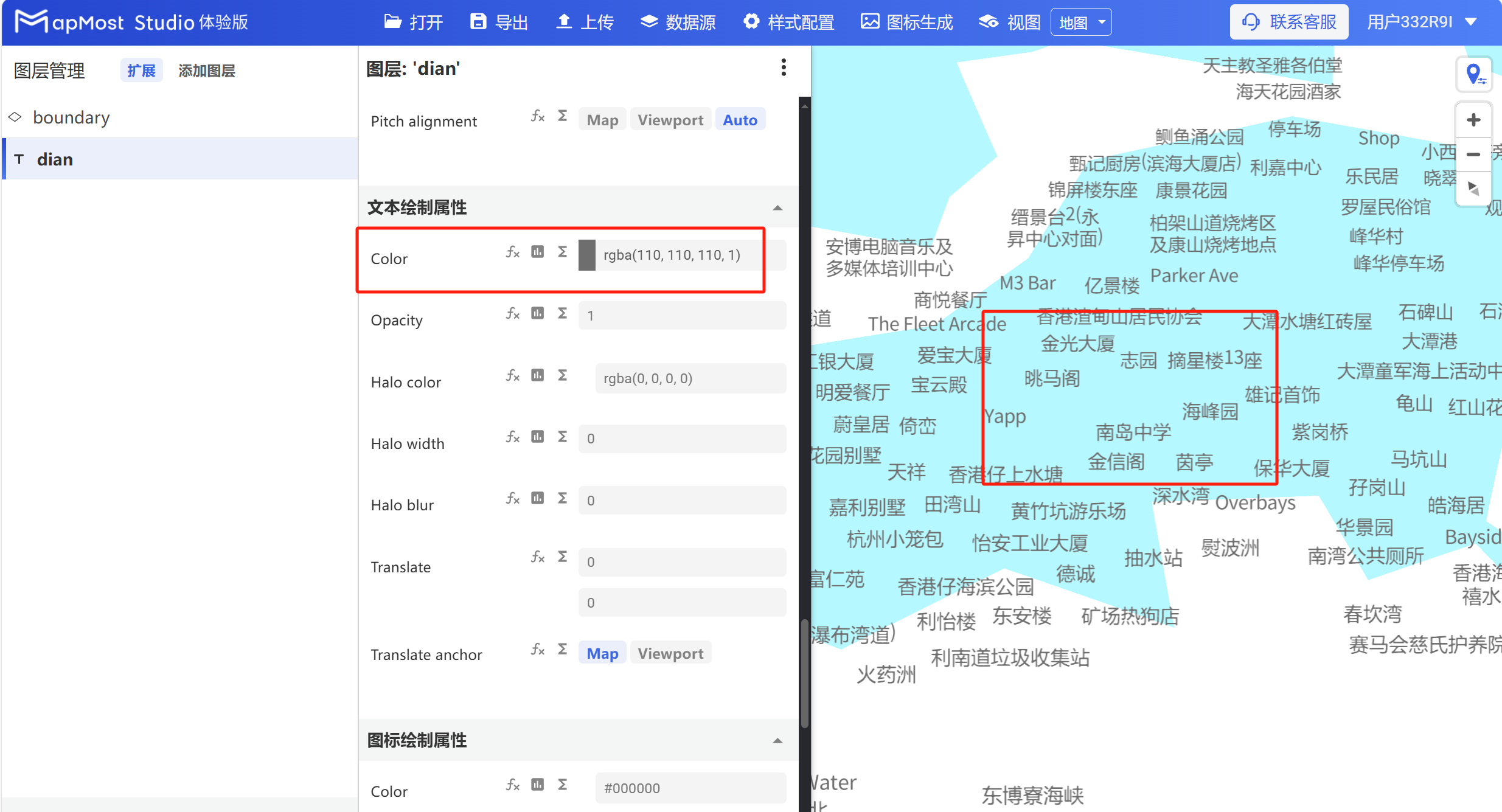

- “Color”参数，设置文本颜色；

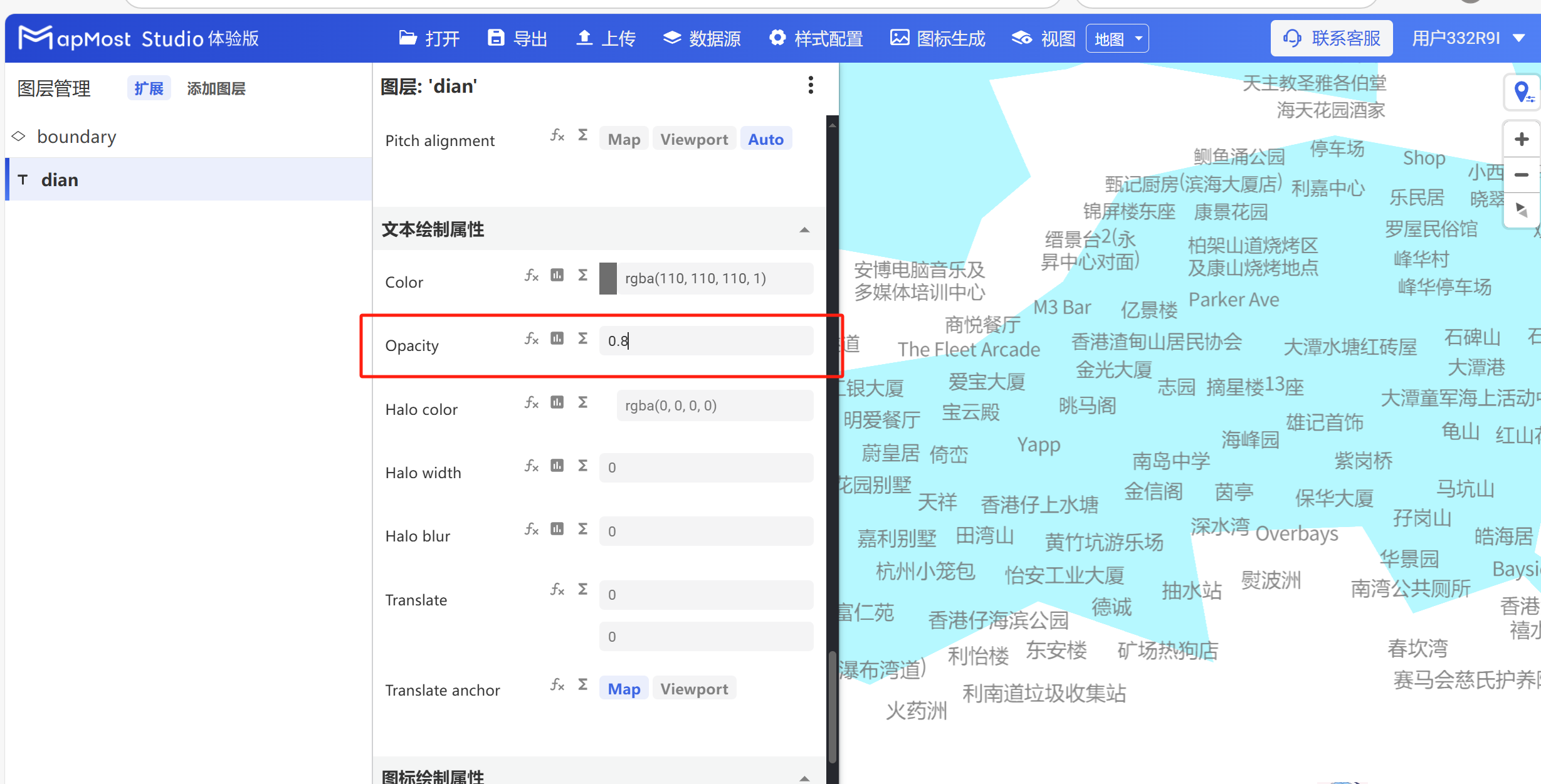

6.2 “Opacity”参数设置
- “Opacity”参数，设置文本透明度；

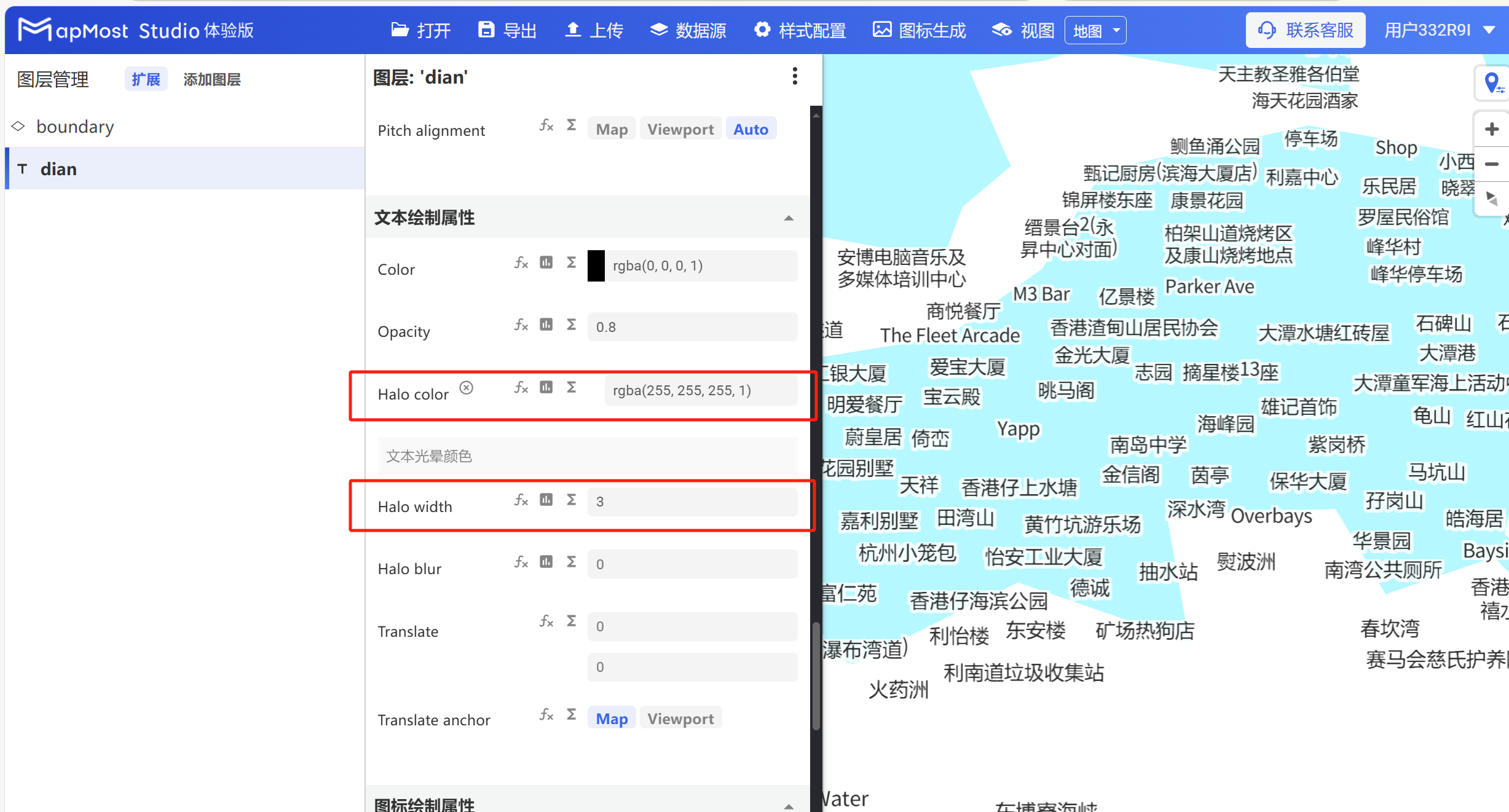

6.3 “Halo color”参数设置
- “Halo color”参数，设置文字描边颜色；
6.4 “Halo width”参数设置
- “Halo width”参数，设置文字描边粗细；
6.5 “Halo blur”参数设置

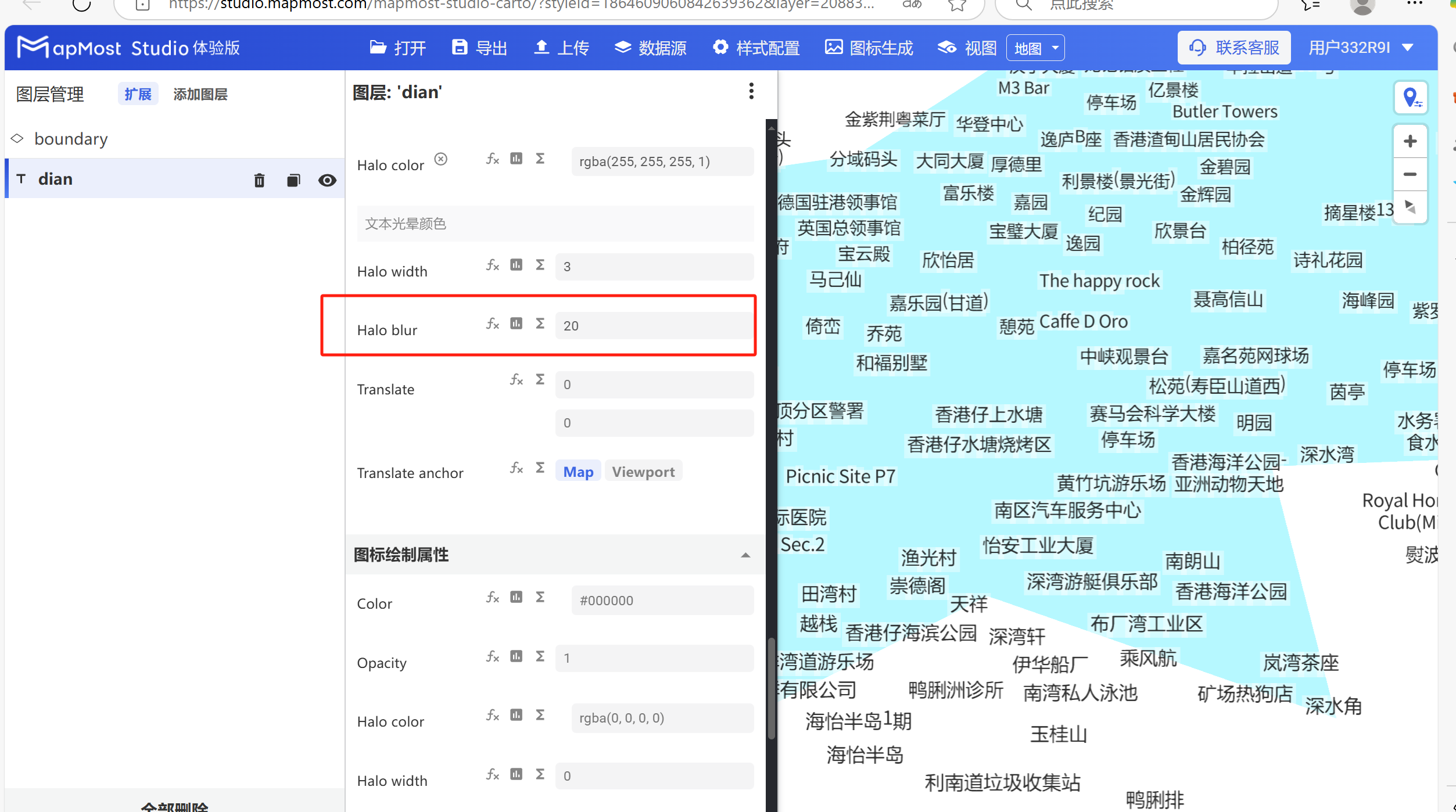

- “Halo blur”参数，设置描边模糊；

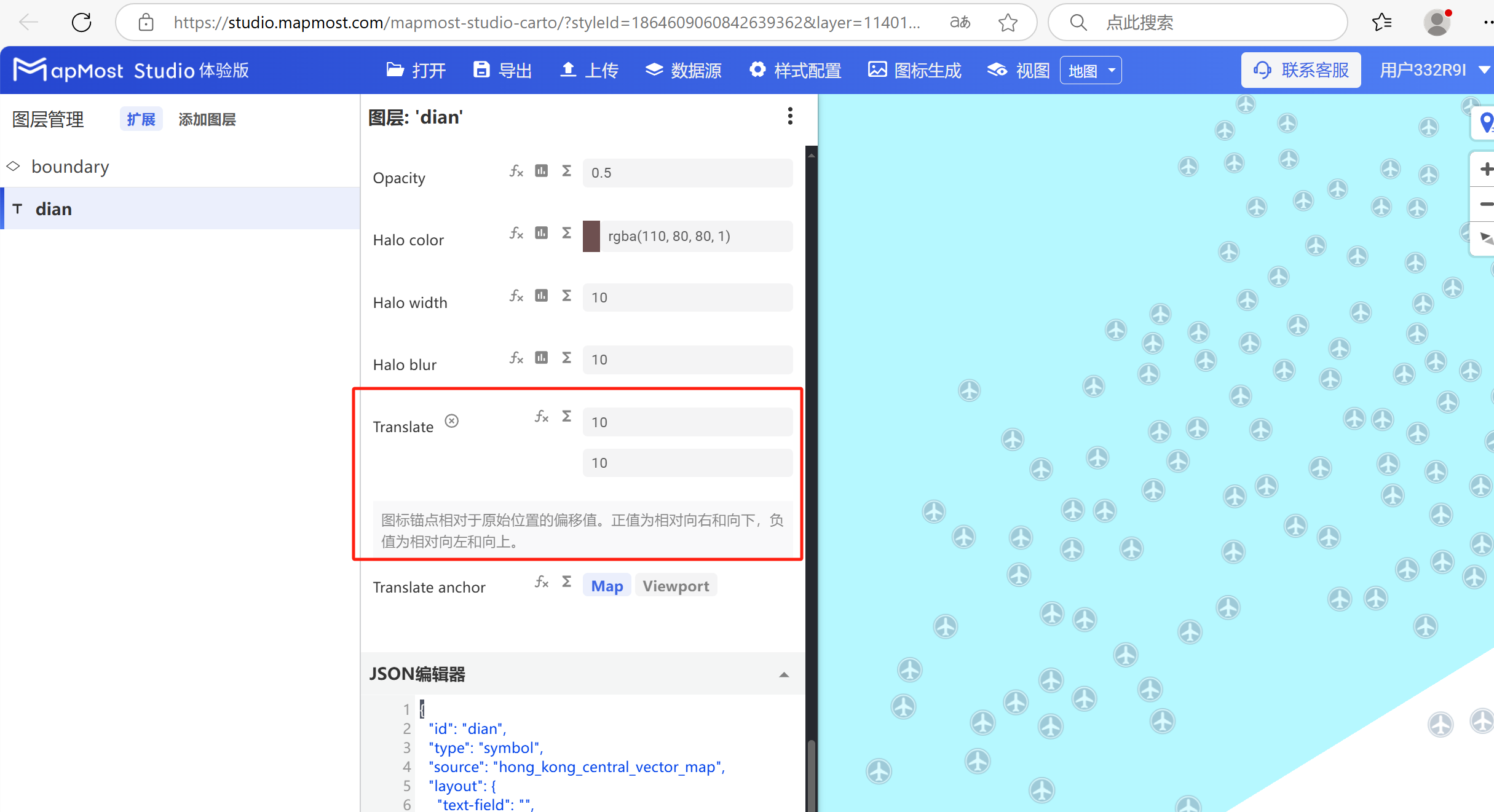

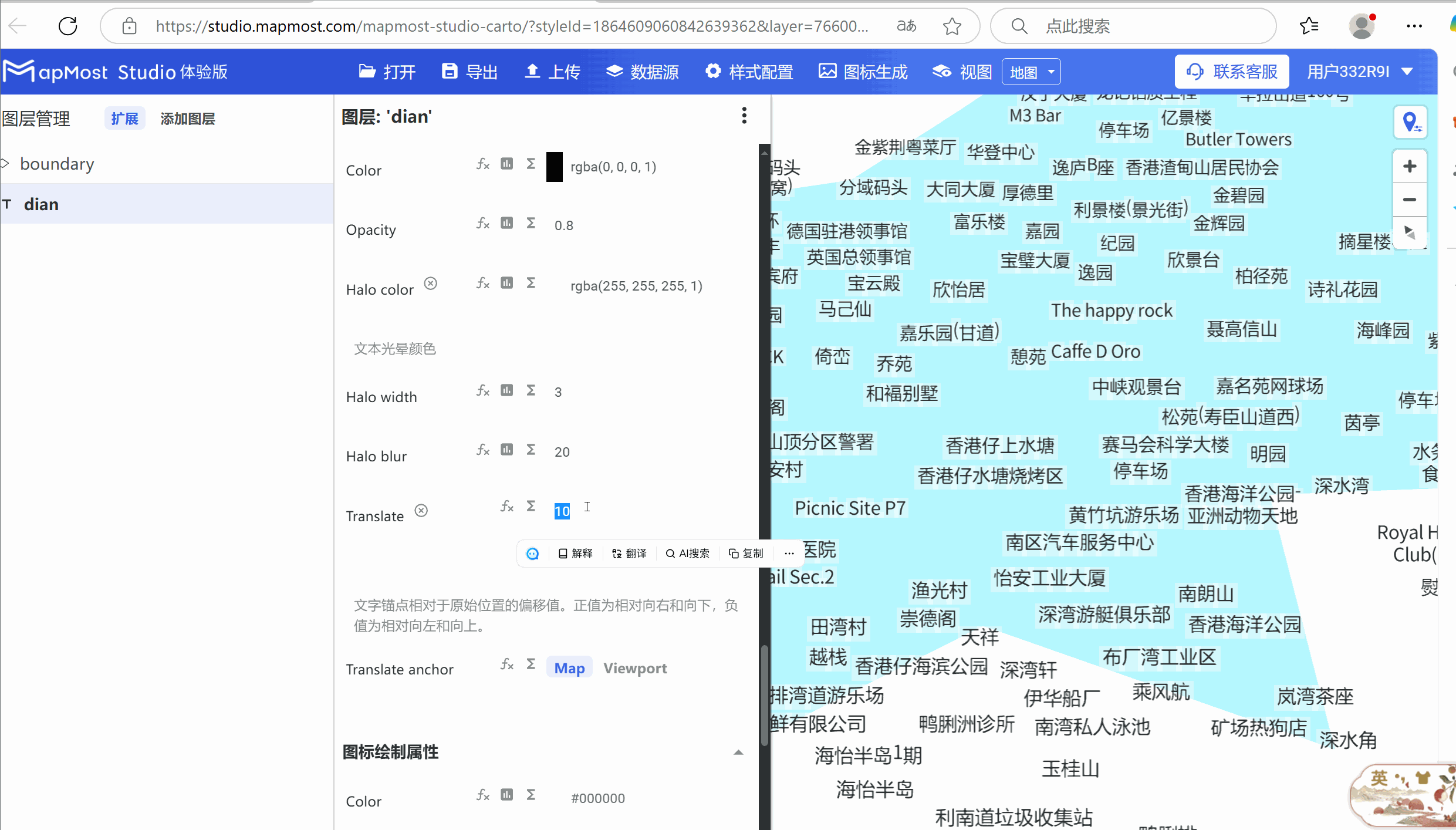

6.6 “Translate”参数设置
- “Translate”参数，设置文本相对于锚点的X\Y轴向上的偏移量；

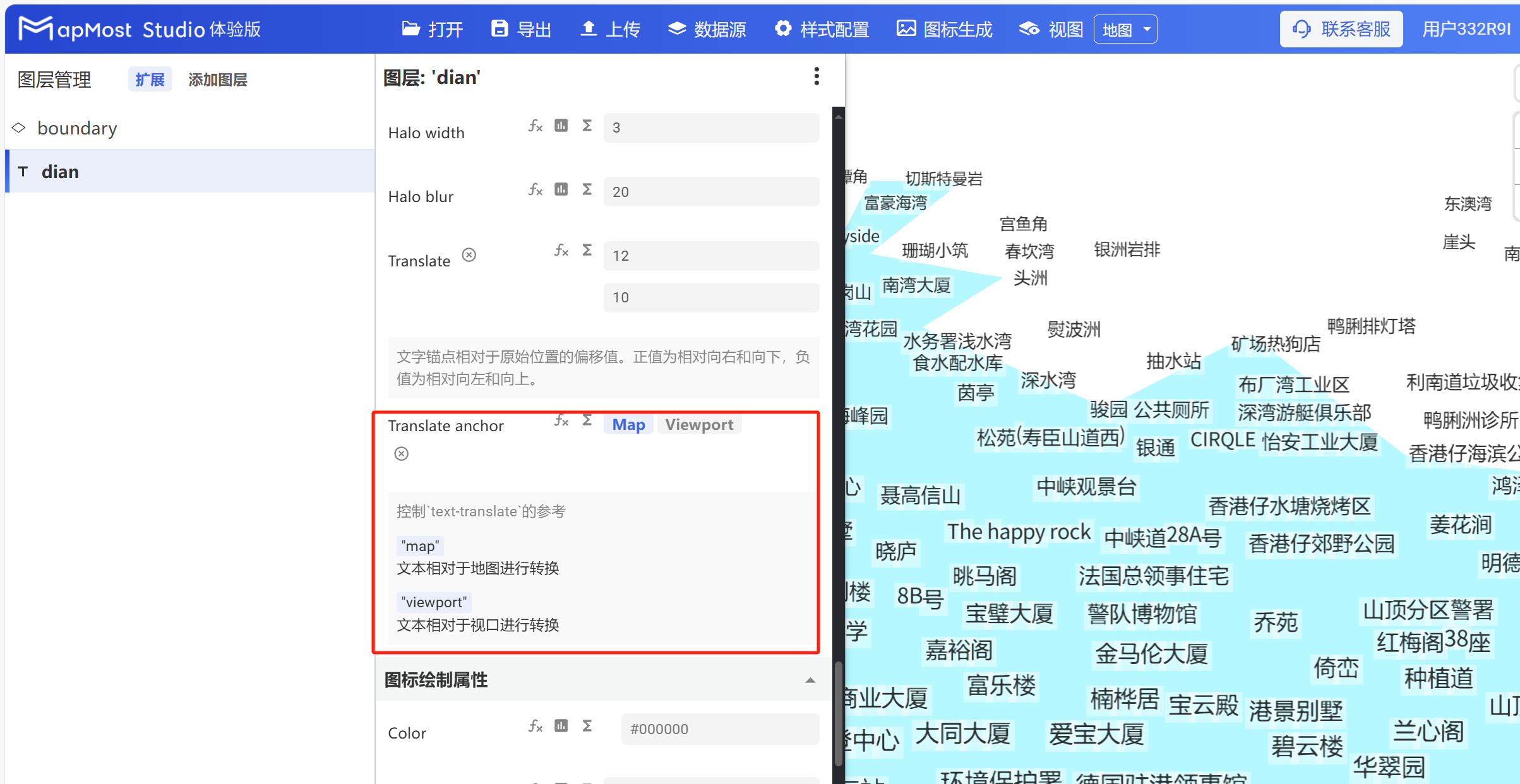

6.7 “Translate anchor”参数设置
- “Translate anchor”参数，设置文本转换方式，“Map”相对于地图转换，“Viewport”相对于视口转换；
七、“图标绘制属性”模块
“图标绘制属性”模块，用于设置图标偏移，对齐方式。
初始界面如下：

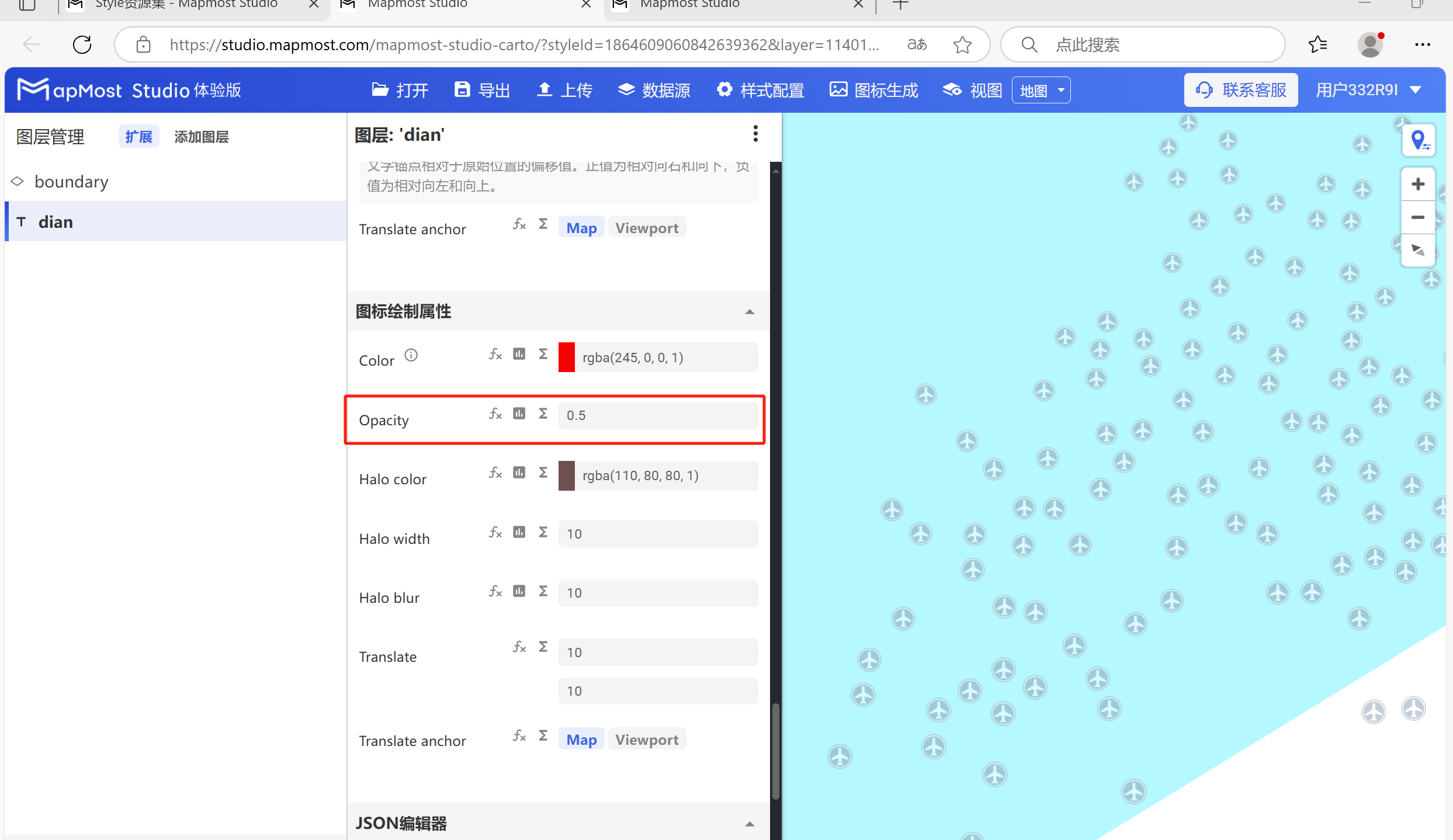

7.1 “Opacity”参数设置
- “Opacity”参数，调整图标透明度；
7.2 “Translate”参数设置
- “Translate”参数，参照“图标点图层Symbol：6.6”；
7.3 “Translate anchor”参数设置

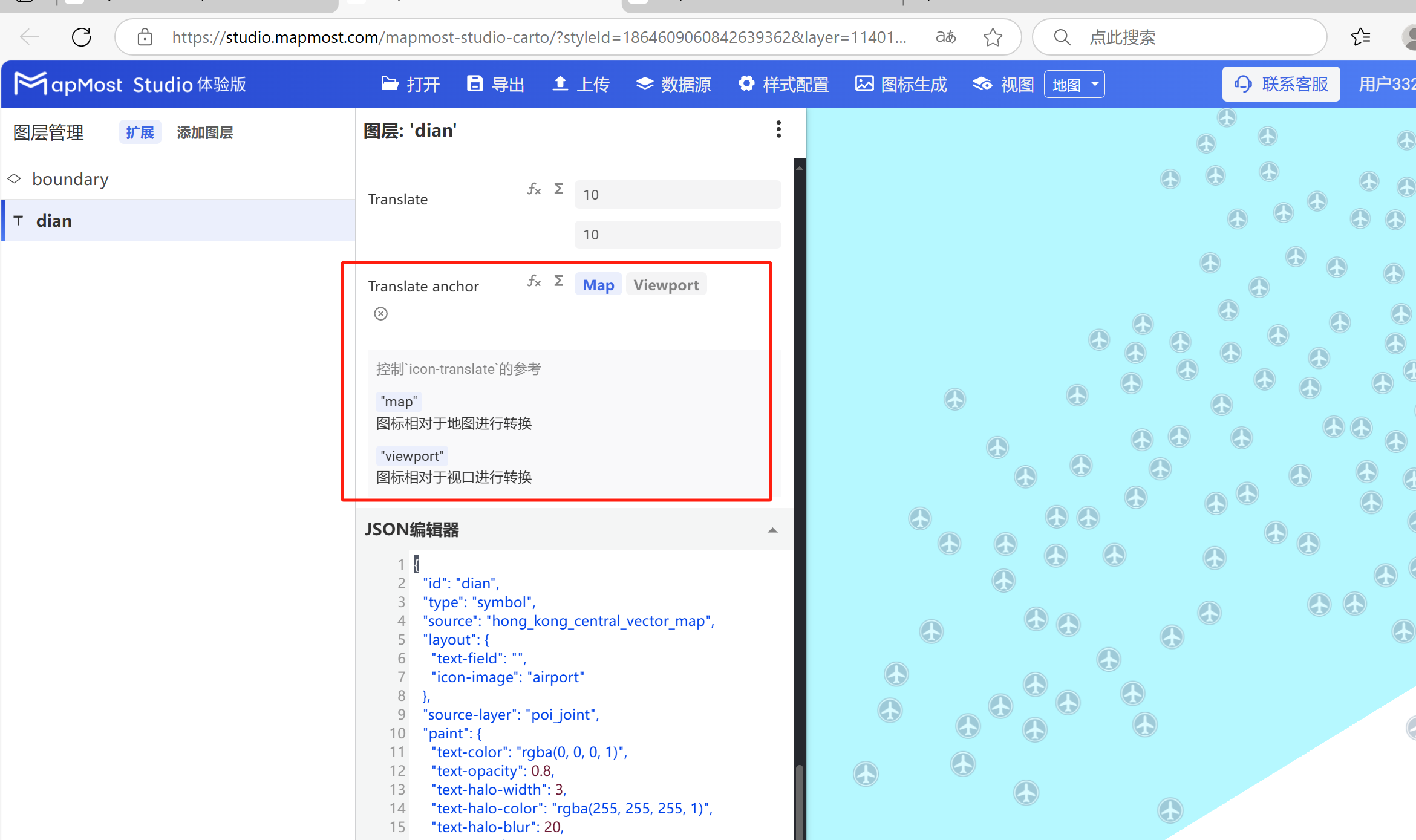

- “Translate anchor”参数，参照“图标点图层Symbol：6.7”；
