蓝图

蓝图

  蓝图把需要代码完成交互功能，用可视化配置工具来实现3D场景、组件、页面之间的交互。

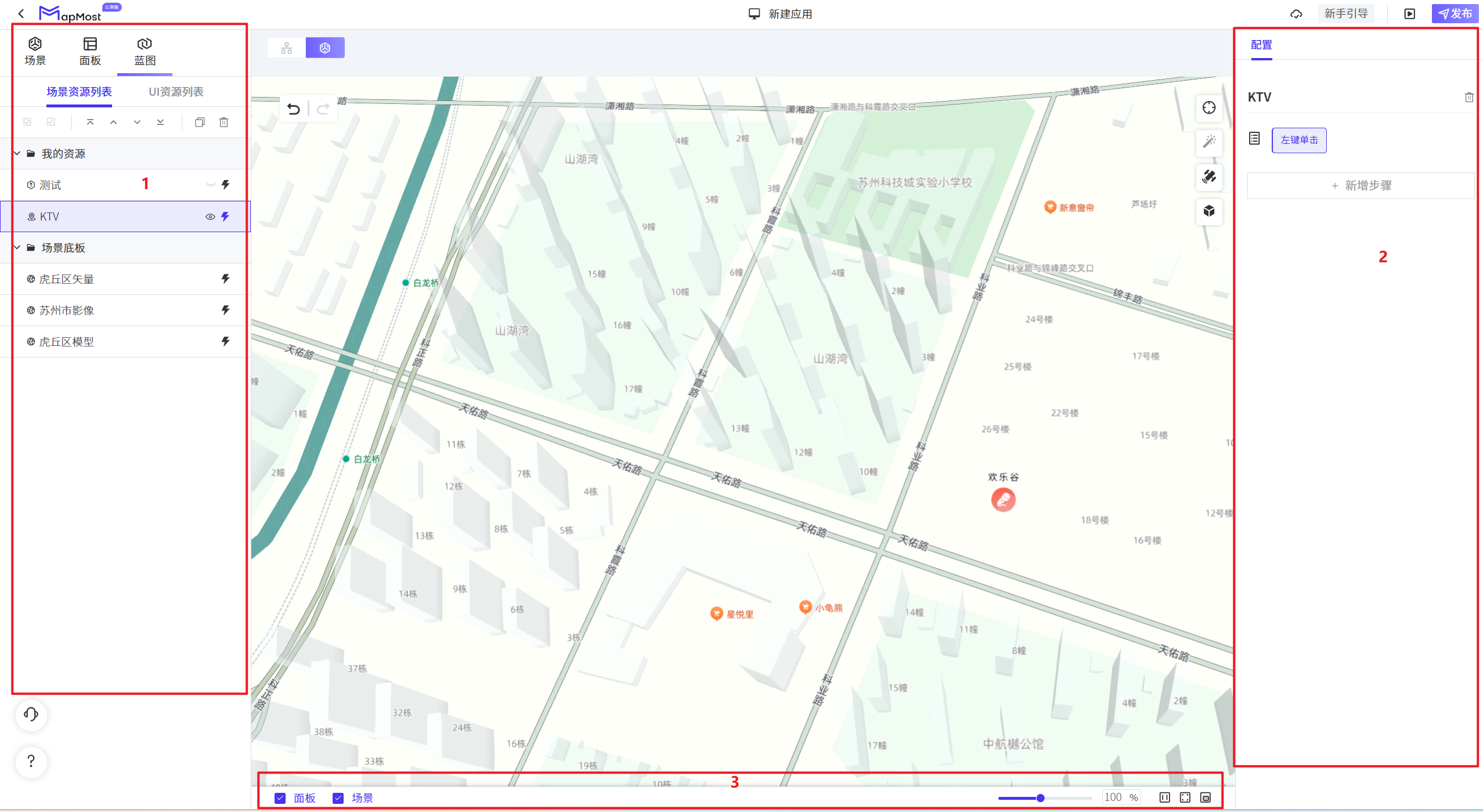

页面介绍

蓝图功能介绍描述

序号	功能模块	描述
1	资源列表	展示可配置蓝图的资源列表，包括场景资源列表、UI资源列表
2	配置	配置操作蓝图交互功能
3	状态栏	操作场景、面板资源显隐状态及调整画布大小的状态栏

添加触发事件

注：触发事件指场景应用操作某些特定的情况或行为。这些情况或行为可能影响系统的状态、触发系统的某些功能执行动作变化。


触发事件列表

左键单击：指通过点击鼠标左键，触发相应的自定义事件。例如通过单击单选选项卡资源，控制场景资源或者面板的显示和隐藏等

数据更新：针对数据类图表的事件，指当数据发生变化之后，执行后续操作步骤。例如当数值发生改变或者达到阈值时，触发相应

的自定义交互步骤，执行一系列操作内容。

加载完成：针对页面操作事件，指页面加载完成执行动作。

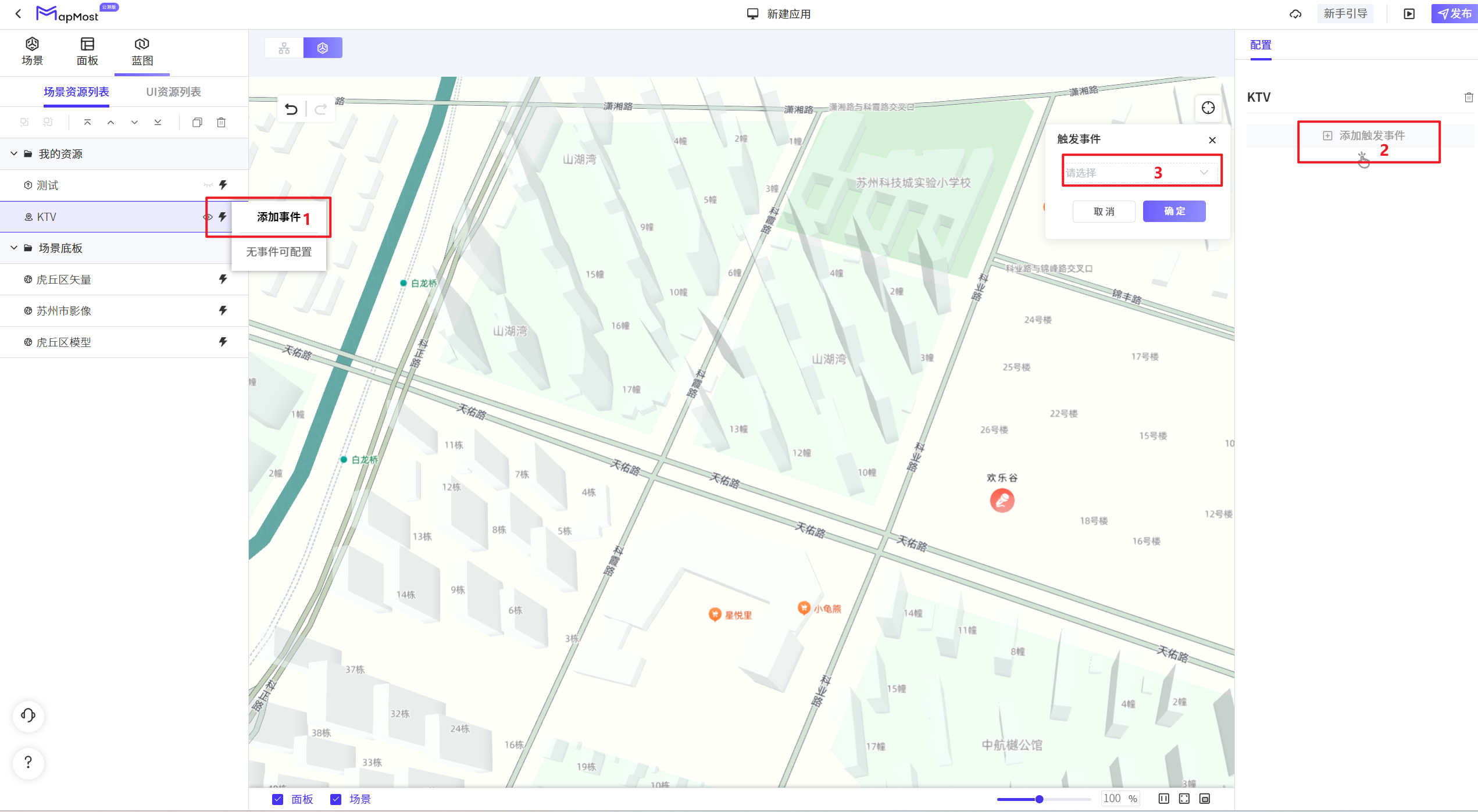

  选中【场景资源列表】或者【UI资源列表】的资源对象，在右侧【配置】界面，添加【触发事件】。也可通过点击 ，添加触发事

件。

配置交互操作

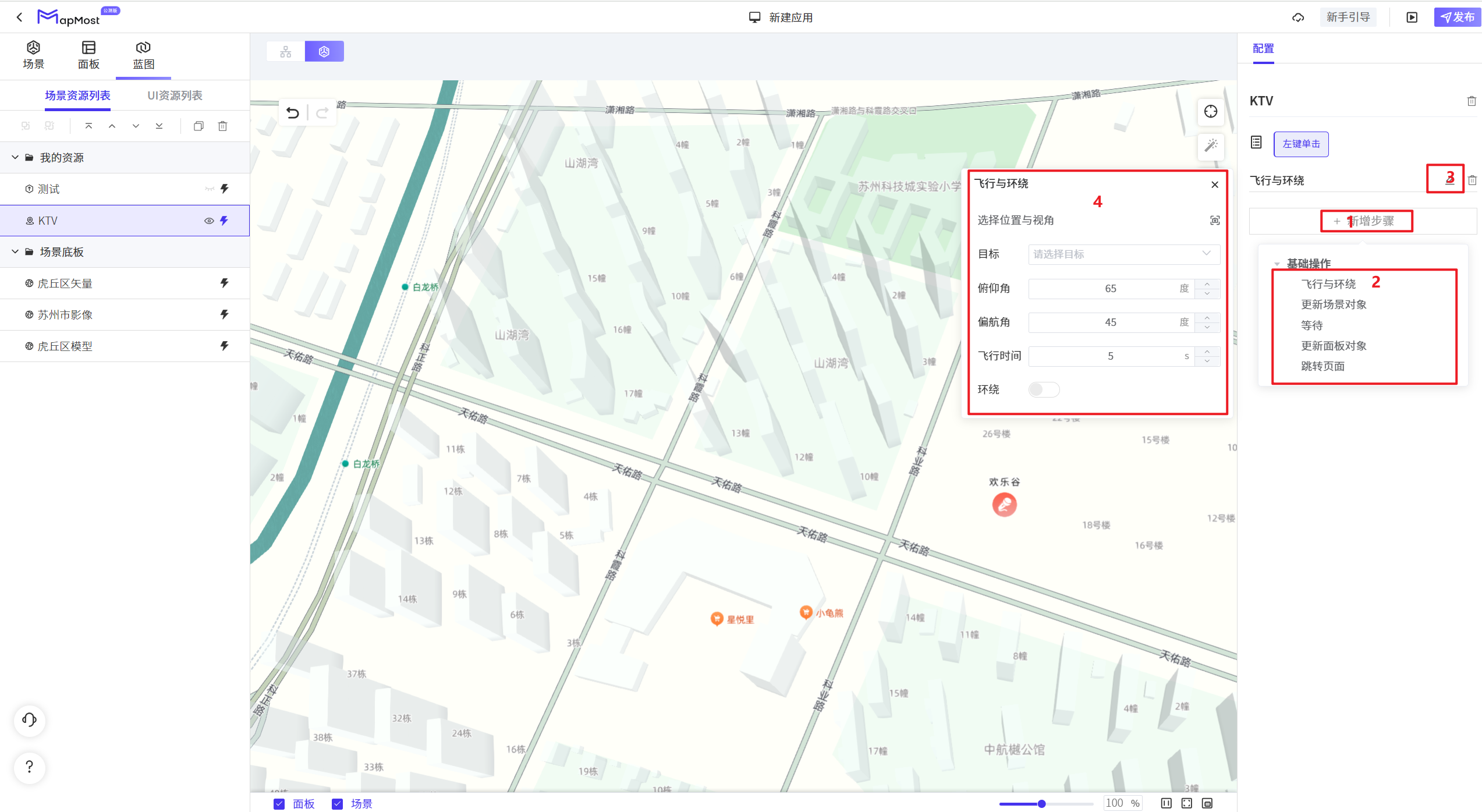

  点击 为添加的触发事件配置交互功能操作。添加【基础操作】交互功能，配置【基础操作】对应生效的目标及功能参数。

基础操作交互功能描述

序号	功能模块	描述
1	飞行与环绕	用于飞行到某个自添加的场景对象处，沿着该对象环绕一圈
2	等待	用于等待一段时间后，再执行下步操作
3	更新面板对象	用于更新某个自添加UI组件对象的动效和呈现
4	更新场景对象	用于更新某个自添加场景对象的动效和呈现
5	条件判断	用于为一段后续操作增加执行卡关，在满足设定条件后才执行后续操作
6	跳转页面	用于按钮、文字、图标、标题等组件配置触发跳转页面的操作

设置基础操作功能卡片

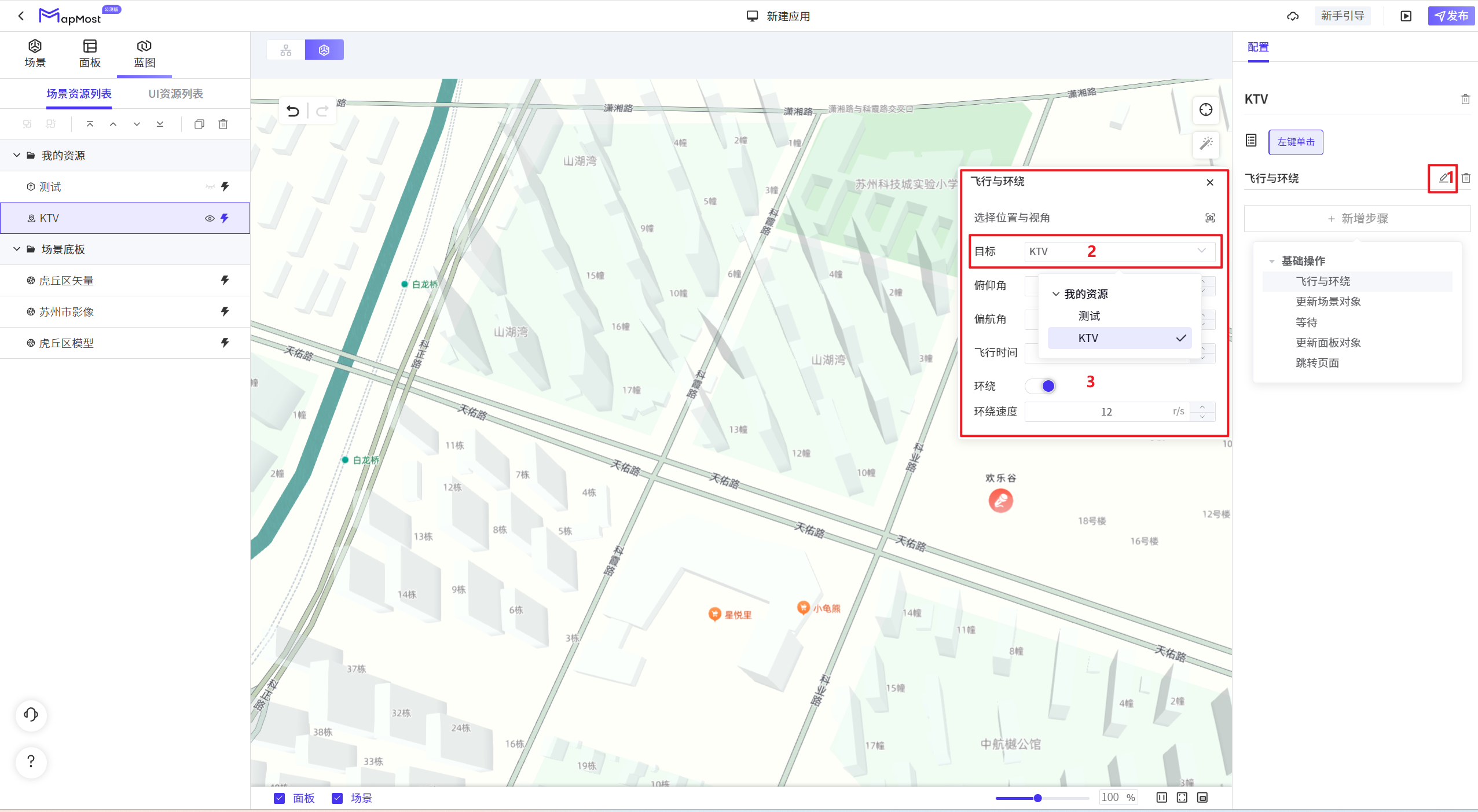

• 飞行与环绕

  设置飞行目标、角度、速度、环绕角速度（仅限于场景底板、我的资源的场景要素使用）

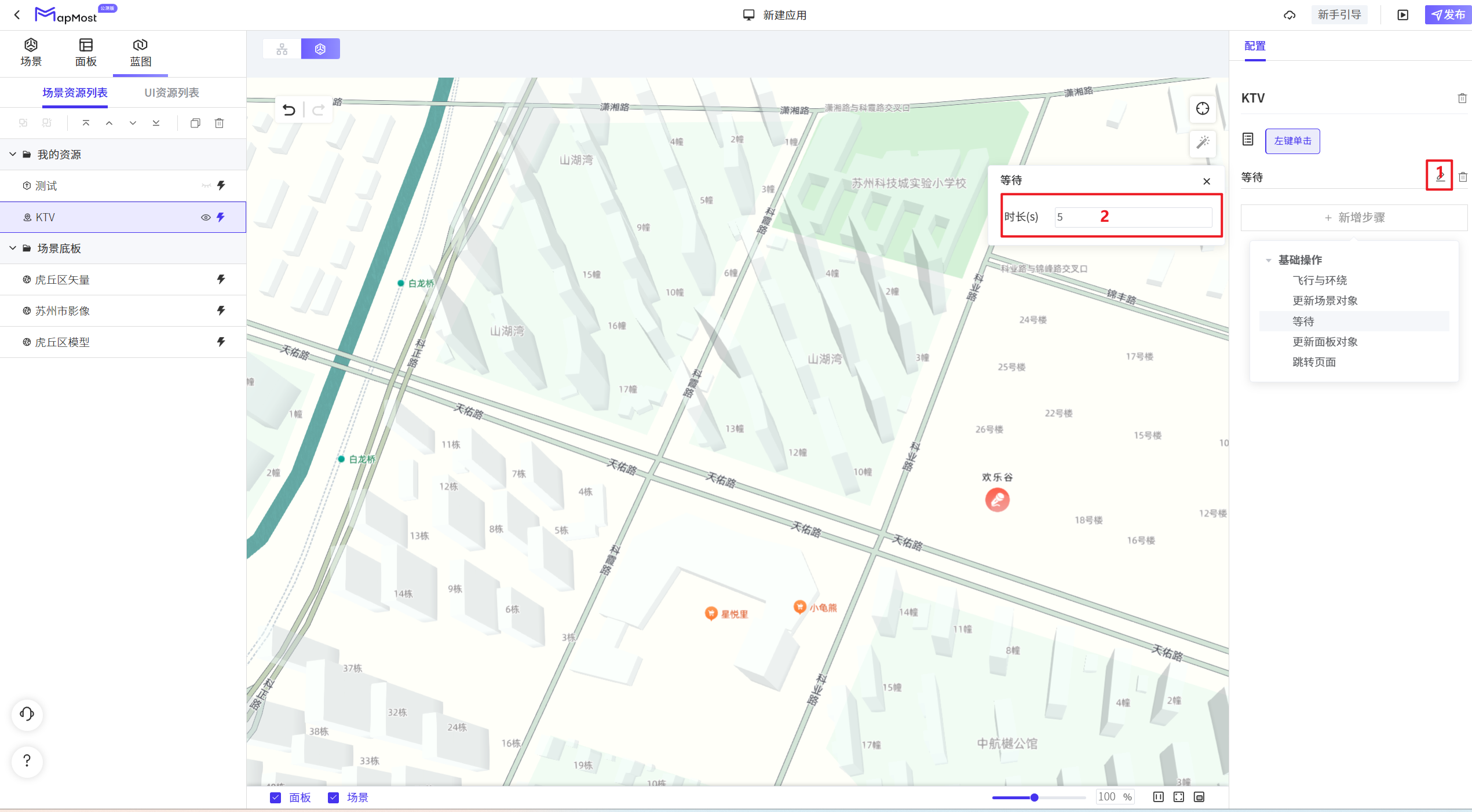

• 等待   设置等待停留时间，再进行下一步基础操作。

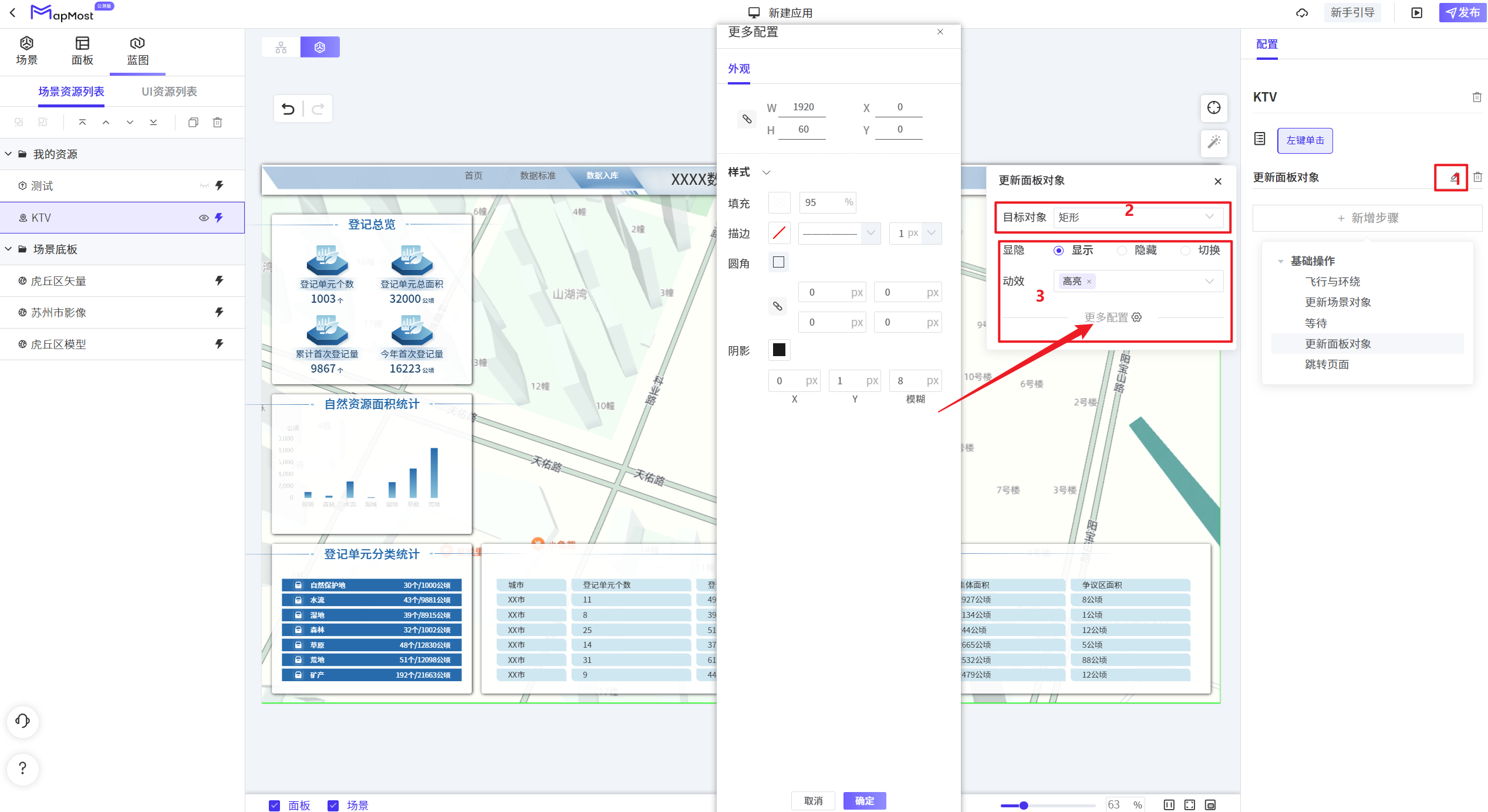

• 更新面板对象

  可针对组件资源的显示、隐藏、切换操作（仅限于对UI资源列表的组件资源）。

tips：

当设置组件资源为显示操作时，可以设置显示的动效果、外观、数据内容。

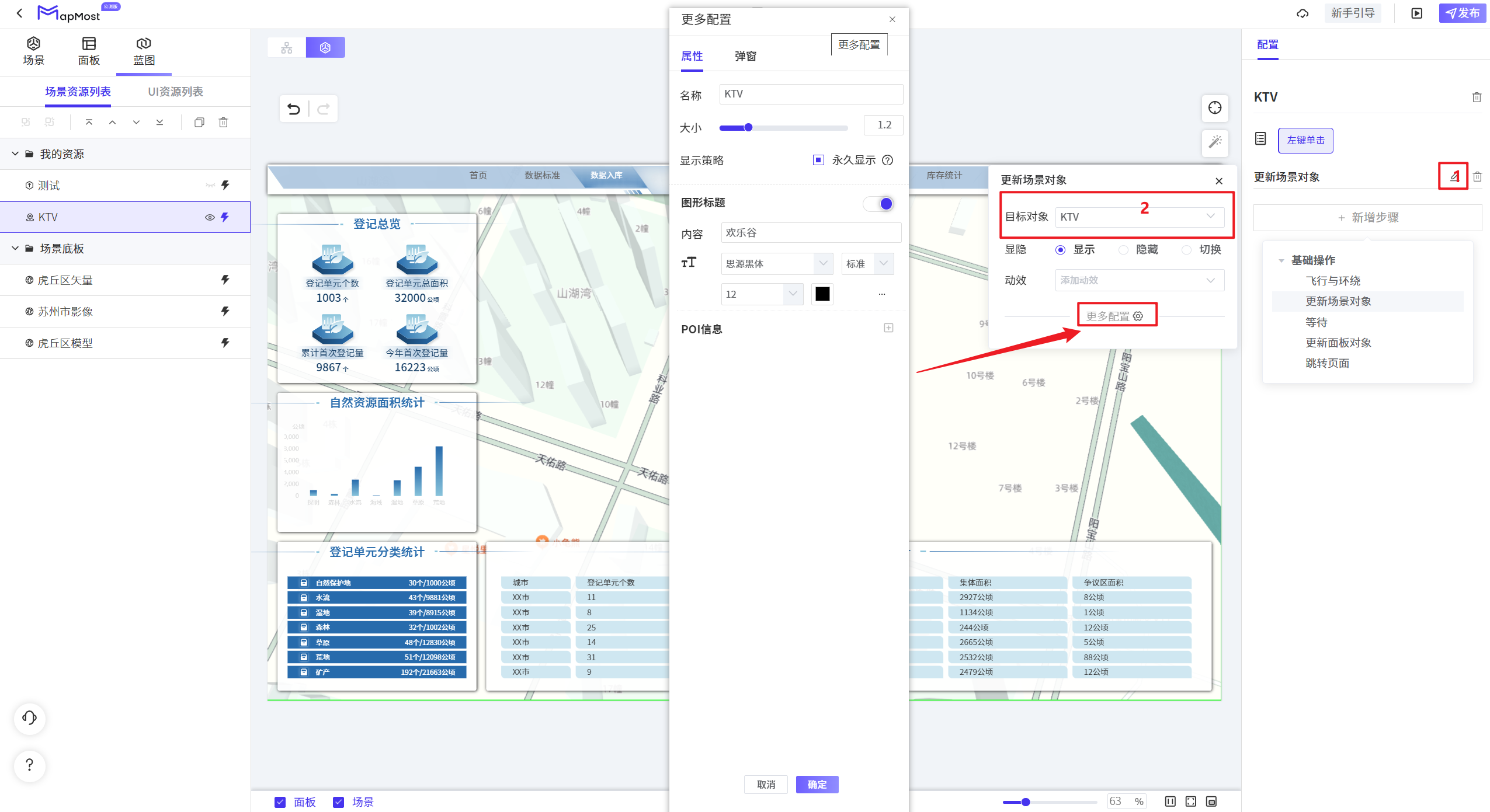

• 更新场景对象

  设置场景里的要素对象的显示、隐藏、切换操作（仅限于我的资源场景要素使用）。

tips：

当设置场景资源为显示操作时，可以设置显示的动效果、外观、弹窗内容。

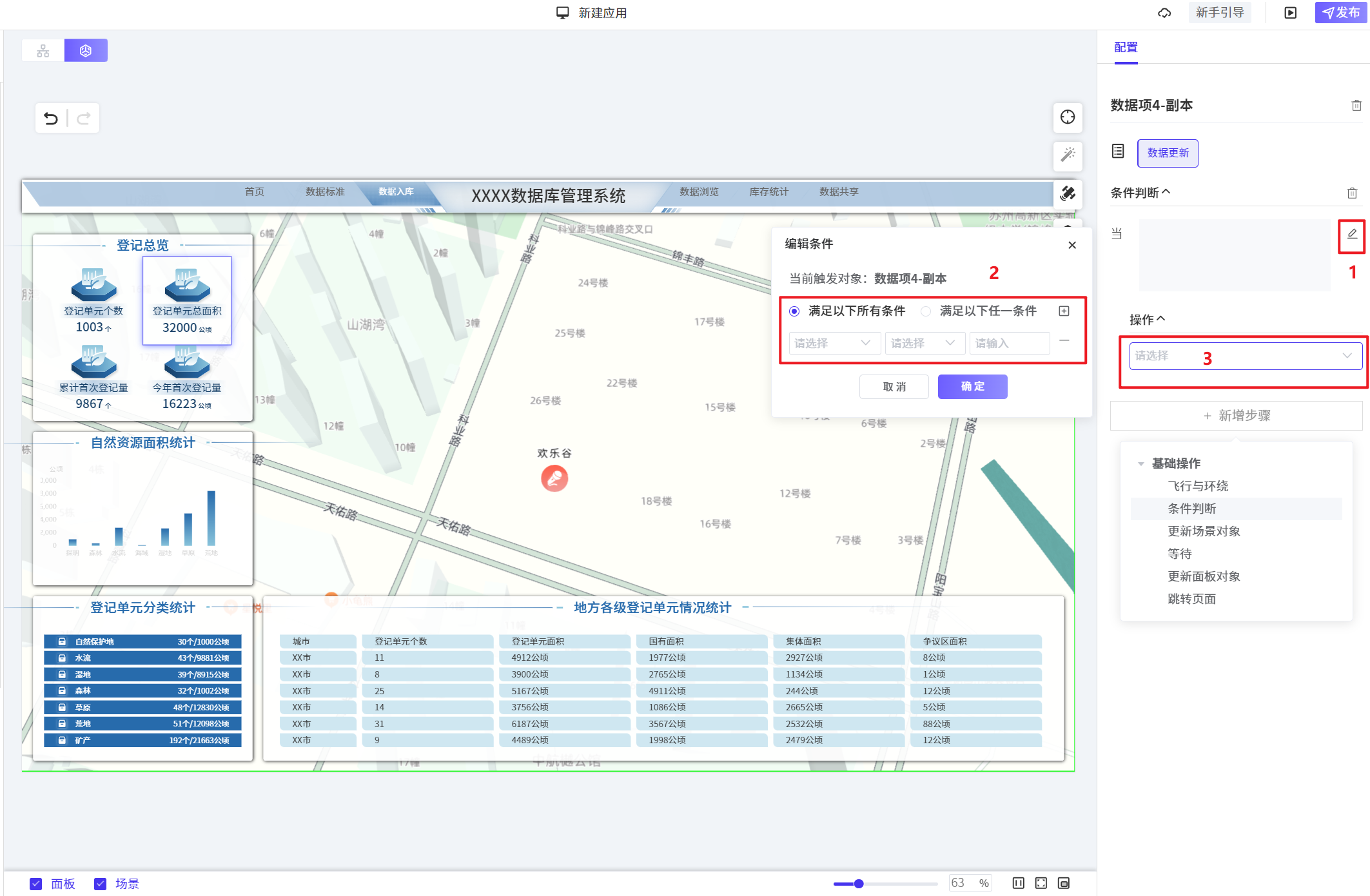

• 条件判断

  可选择事件源对象的开放属性进行条件判别，当满足设定的条件时，才触发关联的后续操作；（目前仅限于数据类组件对象的触发事件可使用此功能，如：数据项组件）。

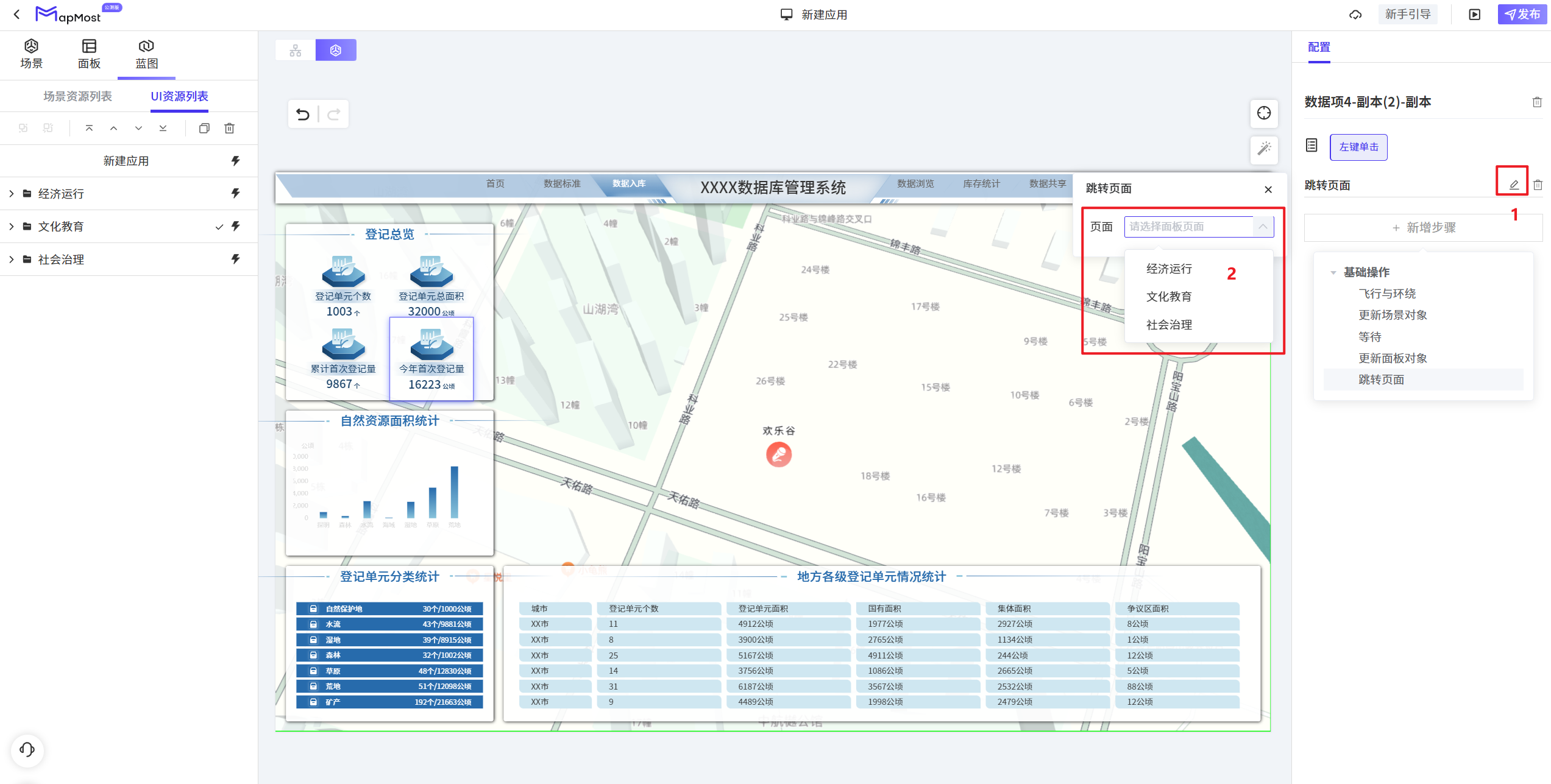

• 跳转页面

  实现当前窗口页面模块切换跳转至另外一页面模块,(如按钮、文字、图标、标题等组件)。
