图形标绘

图形标绘资源

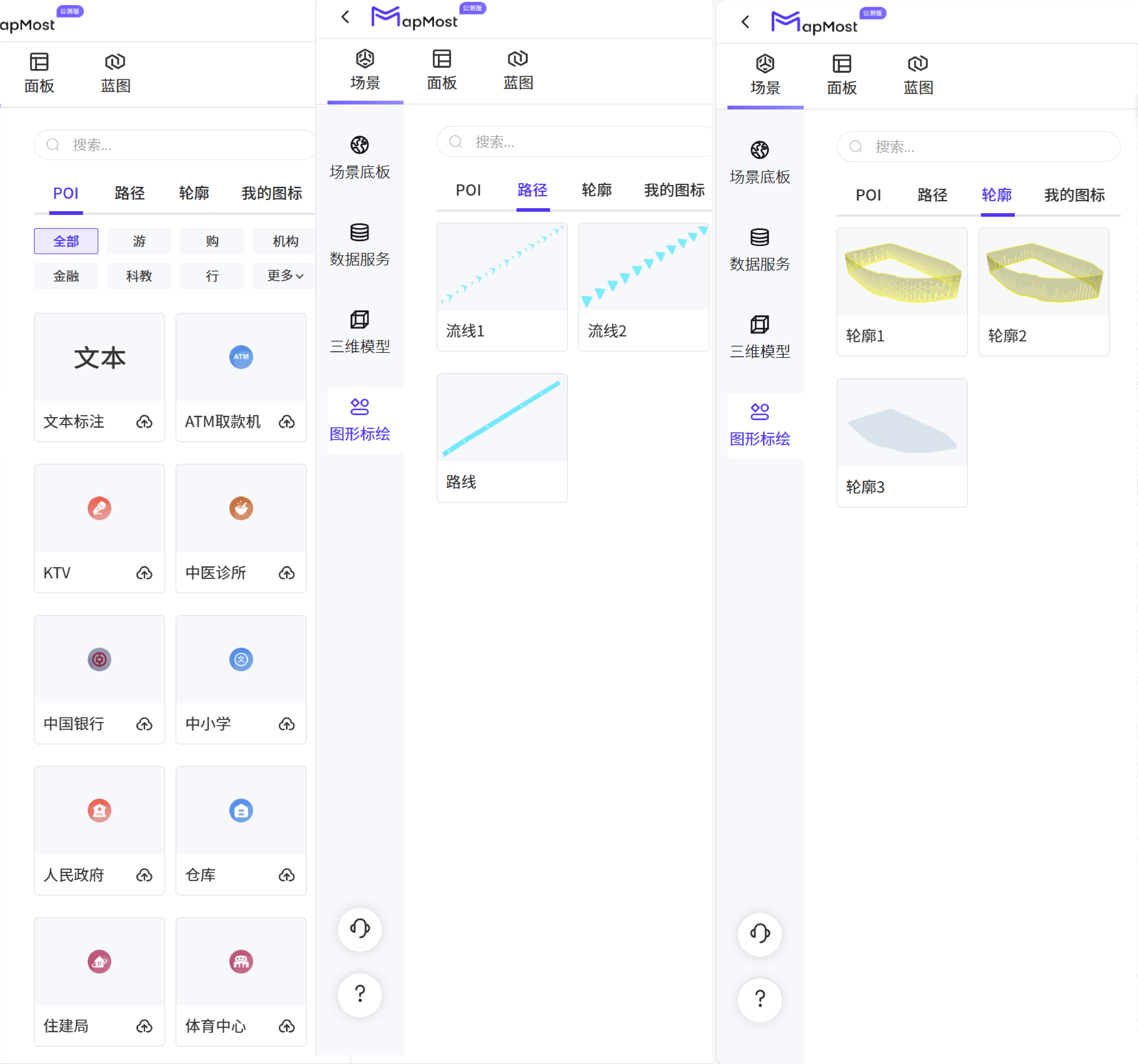

官方图形标绘资源

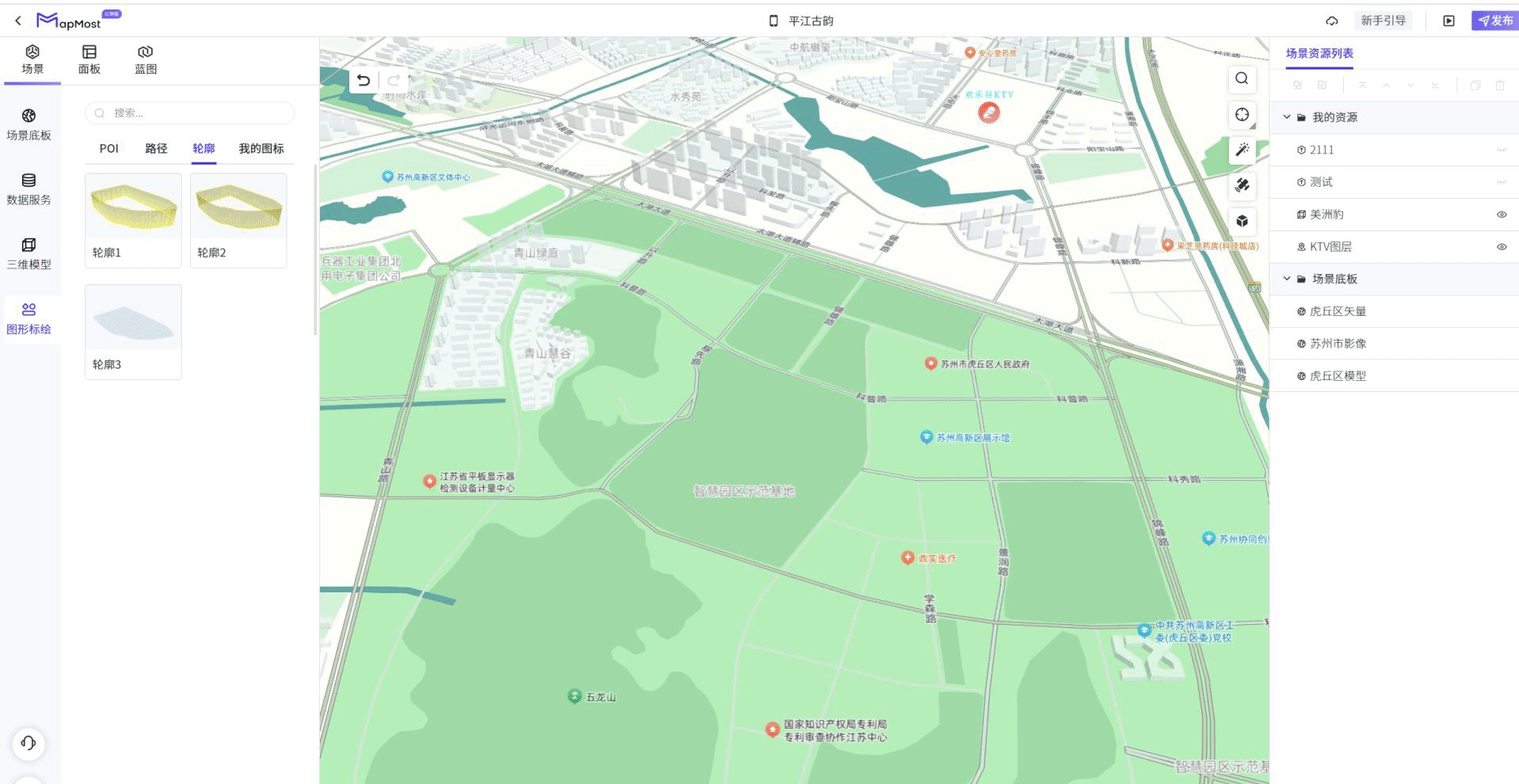

平台提供POI、路径、轮廓等图形资源类型，支持按分类或按名称搜索筛选。

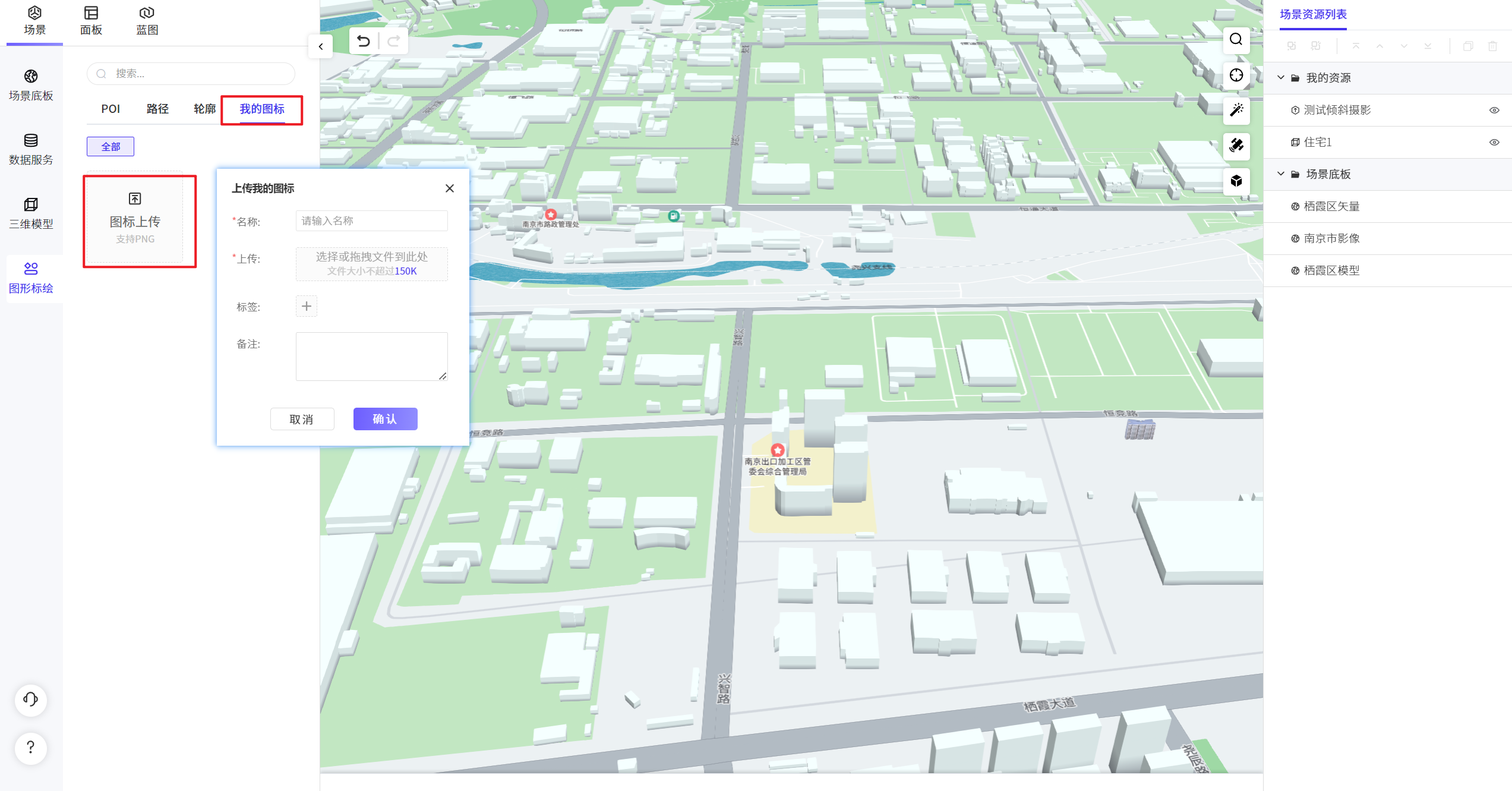

我的图标资源

支持上传自己图标资源，格式暂时仅支持.png格式图标资源。

图形标绘

添加POI标绘

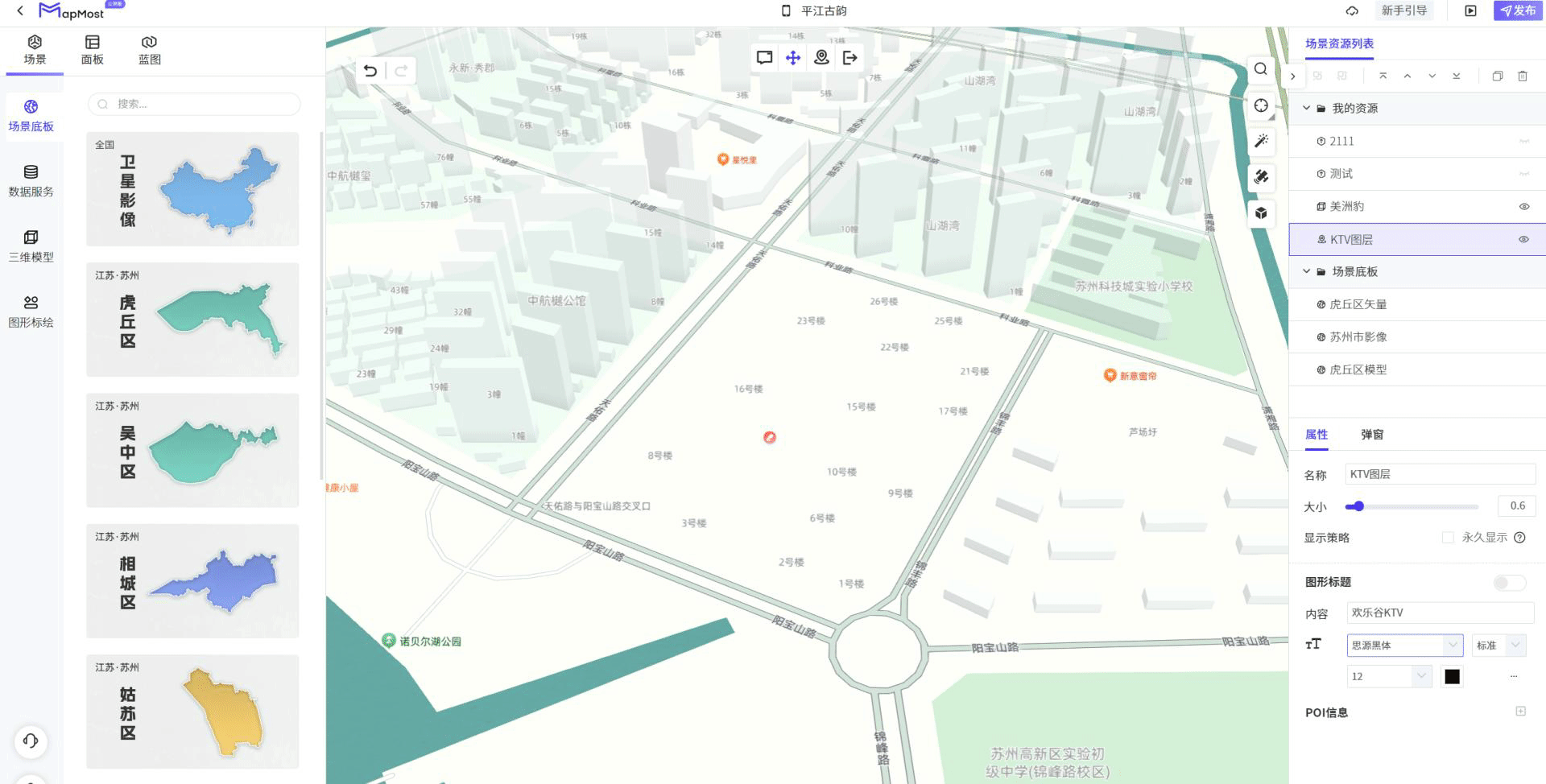

添加单个POI图标

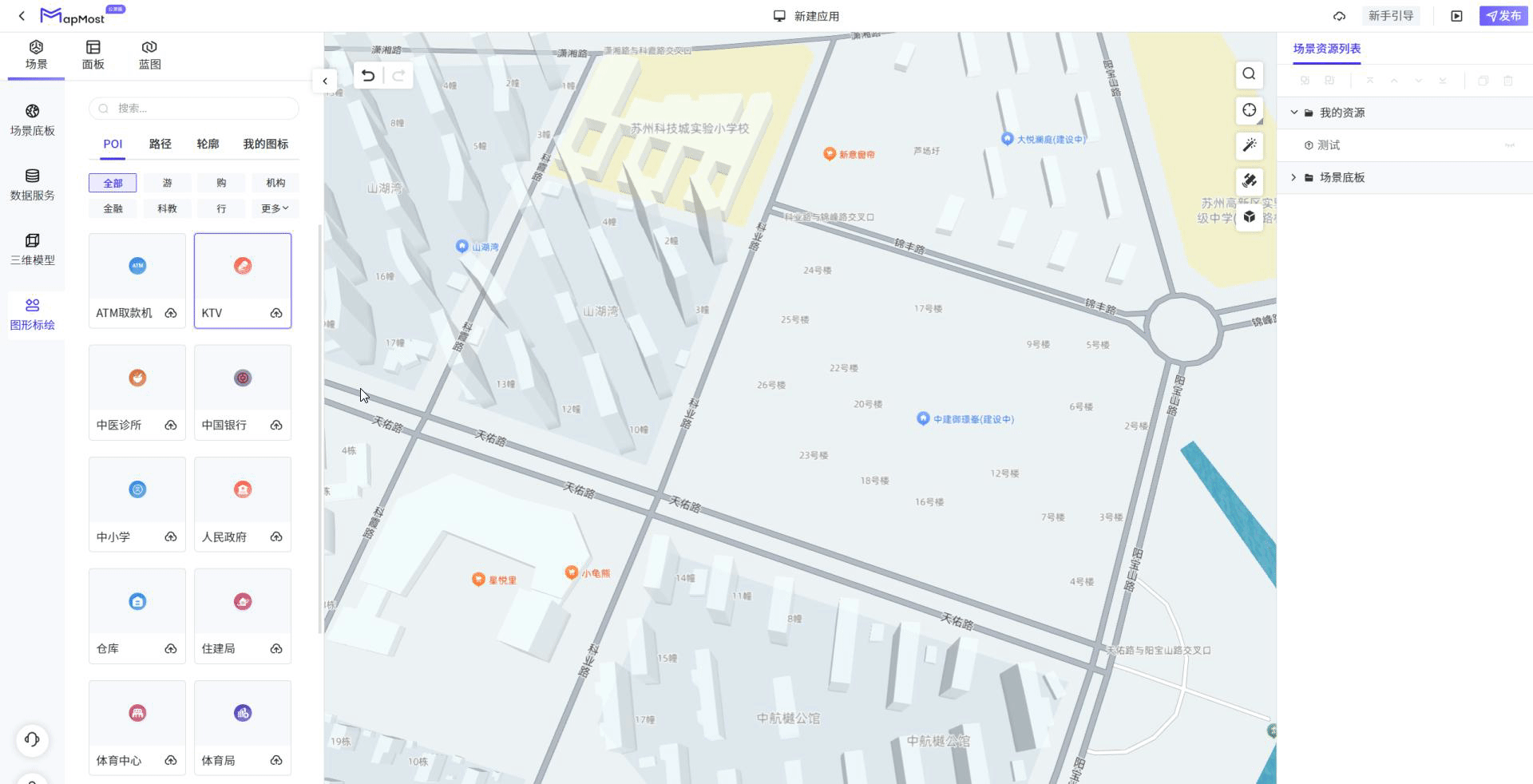

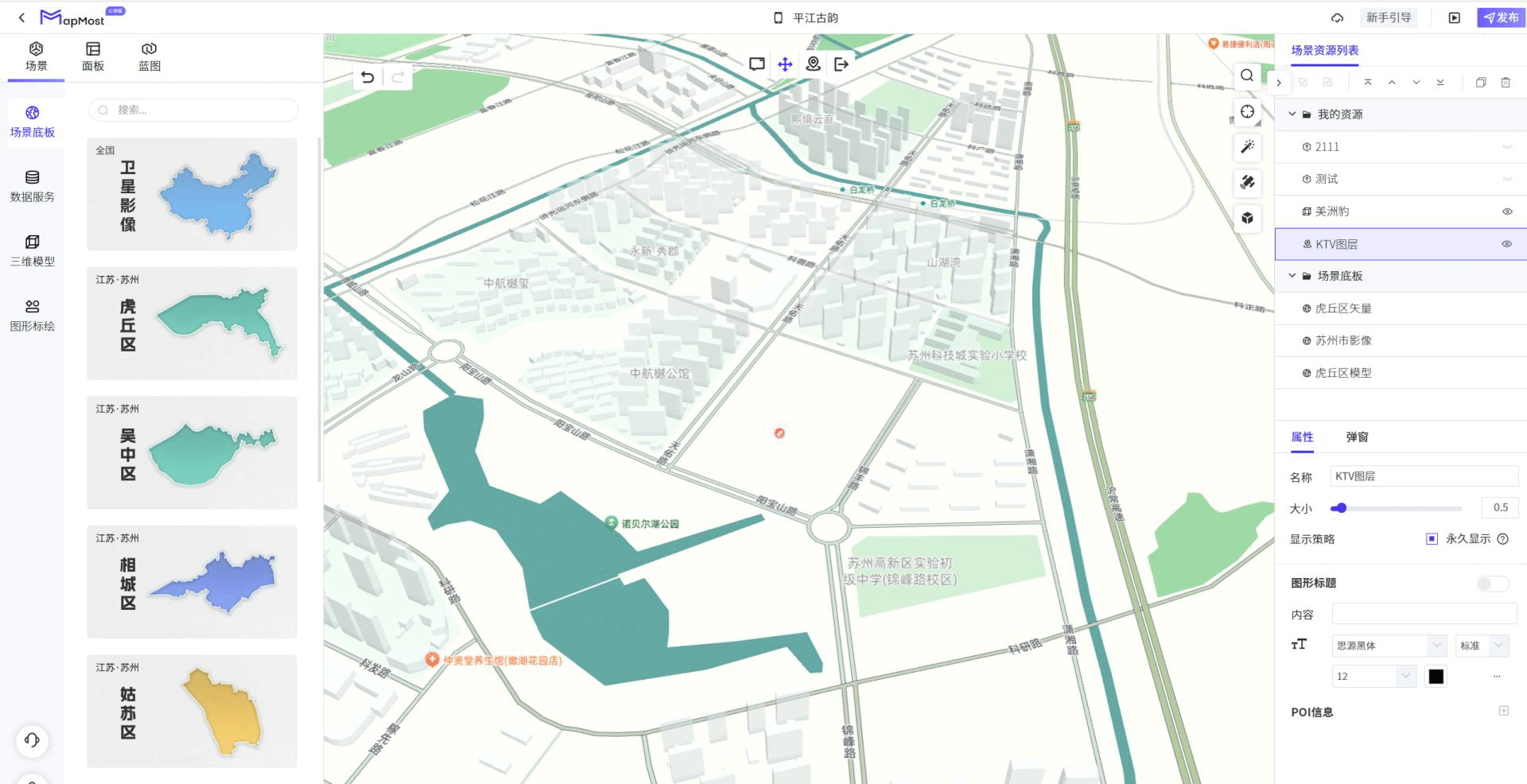

点击【POI】选择需要添加的POI资源，单击鼠标左键，添加POI图标资源至场景中，在【场景资源列表】中【我的资源】，查看添

加的POI资源列表。

批量添加POI图标

选择【POI】需要添加的POI资源类型，点击 show ，选择上传数据类型（excel上传（.CSV格式）、GeoJSON上传（.geojson格

式））、参考坐标，上传POI数据，点击【确认】，即可批量上传多个POI信息至场景，形成POI集合图层。

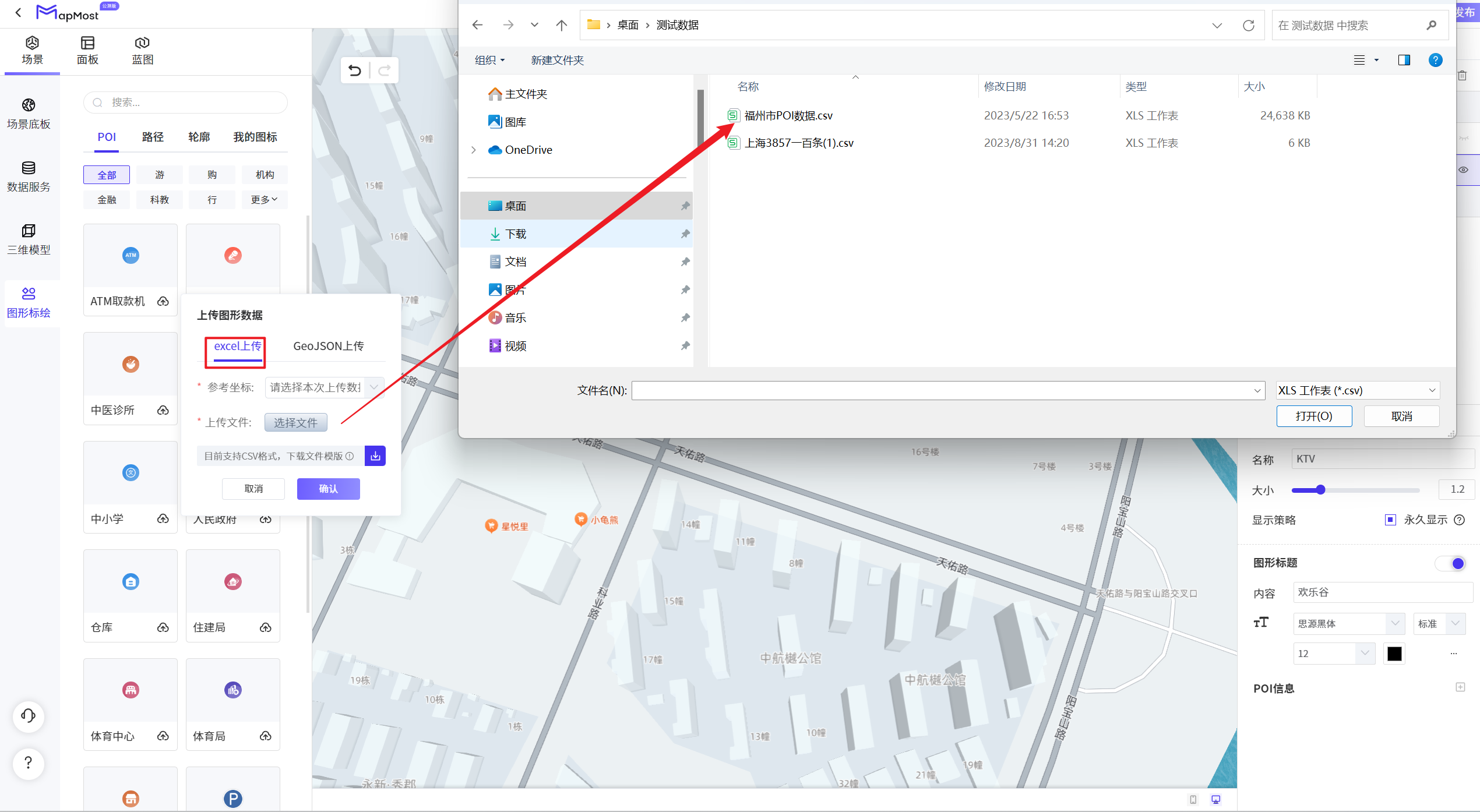

Excel上传

提供Excel上传格式.CSV模板下载，点击 show ，下载.CSV模板格式，根据模板整理POI数据，批量上传至平台上。

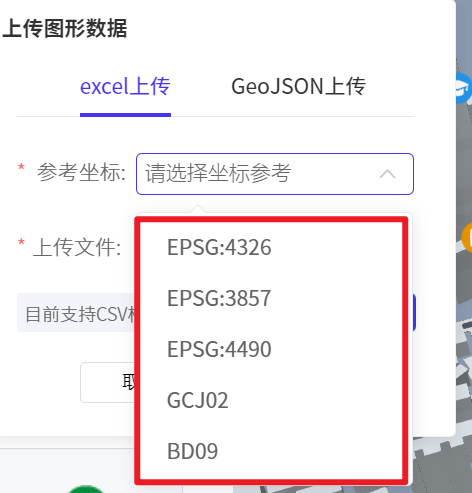

参考坐标：上传数据支持4326/3857/4490/GCJ02/BD09五种常用坐标系。

EPSG4326：WGS1984 地理坐标系

EPSG3857：WGS1984 Web Mercator投影坐标系

EPSG4490：CGCS2000地理坐标系

GCJ02：火星坐标系，如谷歌中国、高德、腾讯采用的坐标系

BD09： 百度地图坐标系

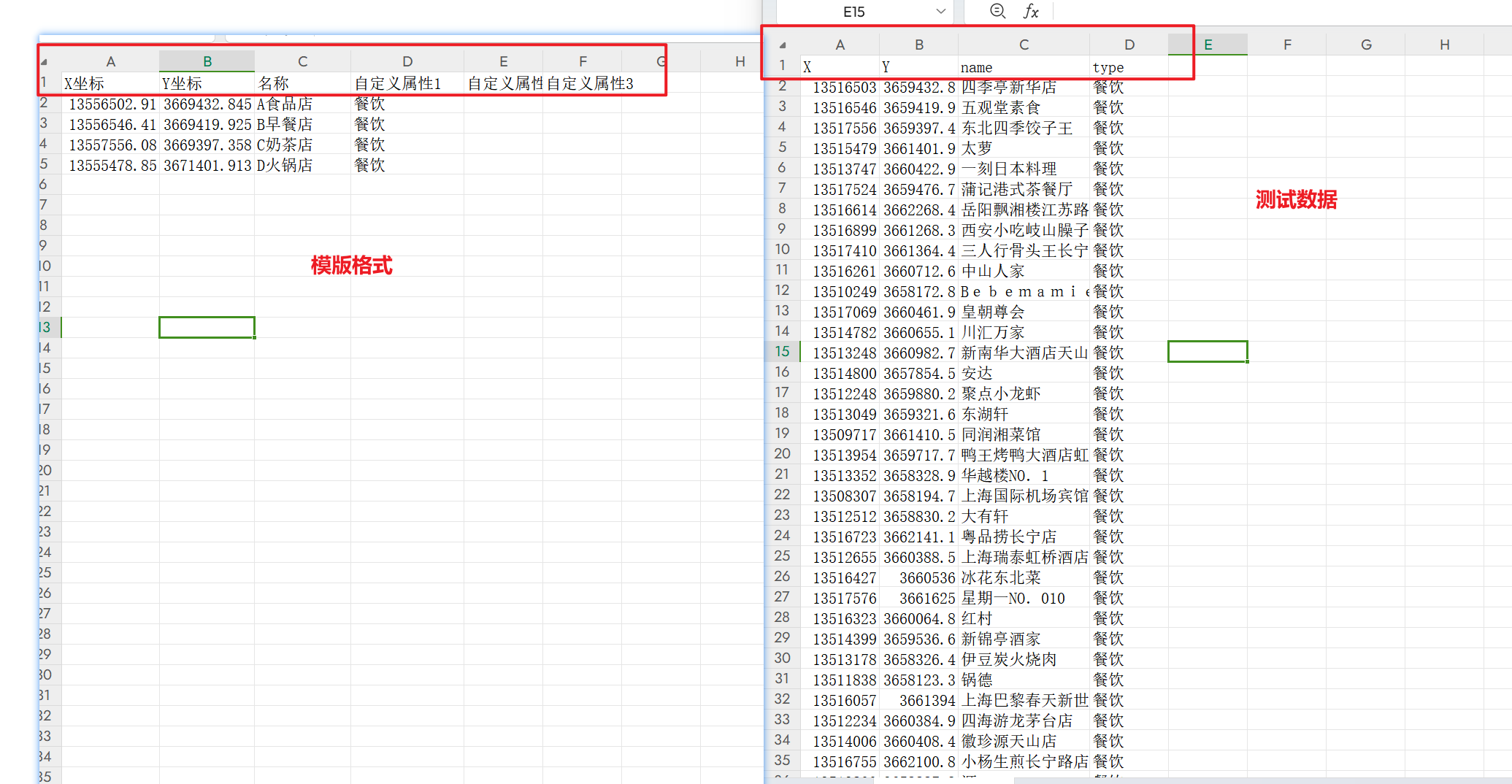

模版格式整理参照

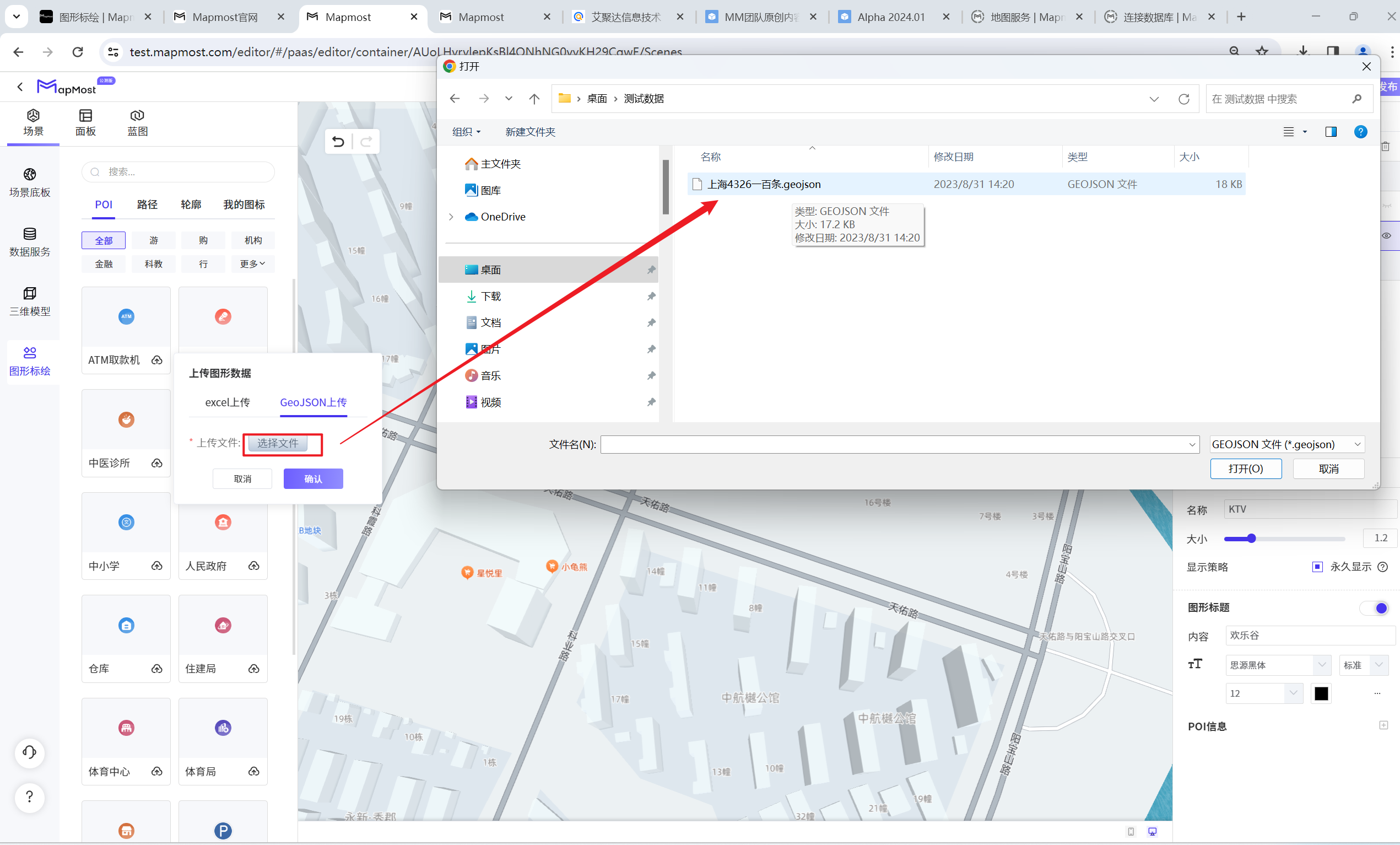

GeoJSON上传

支持直接上传GeoJSON 数据。

GeoJSON是一种对各种地理数据结构进行编码的格式，基于Javascript对象表示法(JavaScript Object Notation, 简称JSON)的地理空间信息

数据交换格式。GeoJSON对象可以表示几何、特征或者特征集合。

示例代码：
{
"type": "FeatureCollection",
"name": "上海4326一百条",
"crs": { "type": "name", "properties": { "name": "urn:ogc:def:crs:OGC:1.3:CRS84" } },
"features": [
{ "type": "Feature", "properties": { "name": "四季亭新华店", "type": "餐饮" }, "geometry": { "type": "Point", "coordinates": [ 121.420811520000697, 31.205244588275772 ] } },
{ "type": "Feature", "properties": { "name": "祥和一家", "type": "餐饮" }, "geometry": { "type": "Point", "coordinates": [ 121.364025480000635, 31.211055888297757 ] } }
]
}

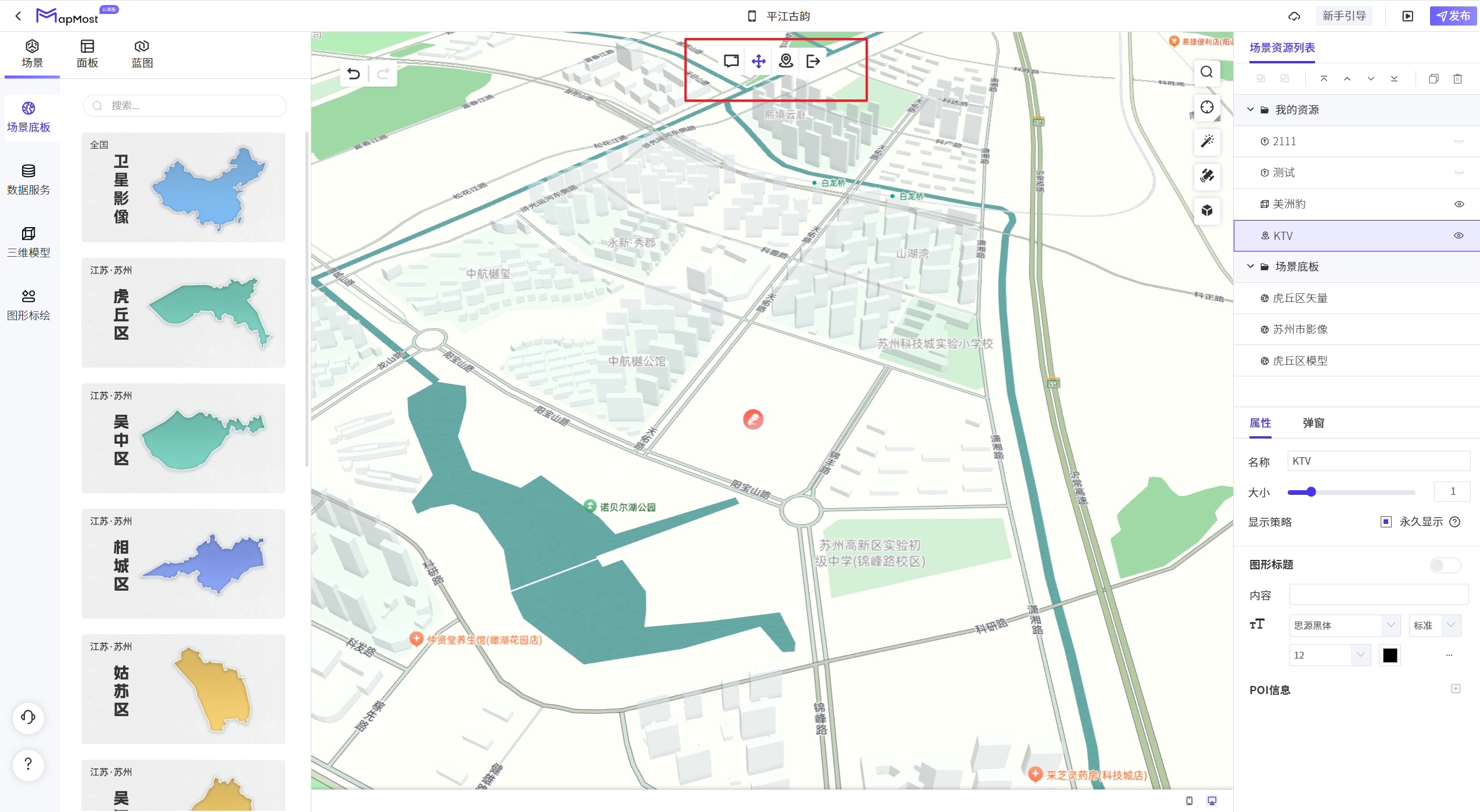

POI操作工具栏

操作工具栏提供预览弹窗效果、移动、经纬度、退出等操作POI工具栏。

POI操作工具栏功能描述

序号	功能	描述
1	预览窗口	展预览展示POI属性及视频弹窗配置效果
2	移动	移动调整POI位置
3	经纬度	通过鼠标拾取或者输入经纬坐标，调整POI位置
4	退出	退出工具栏

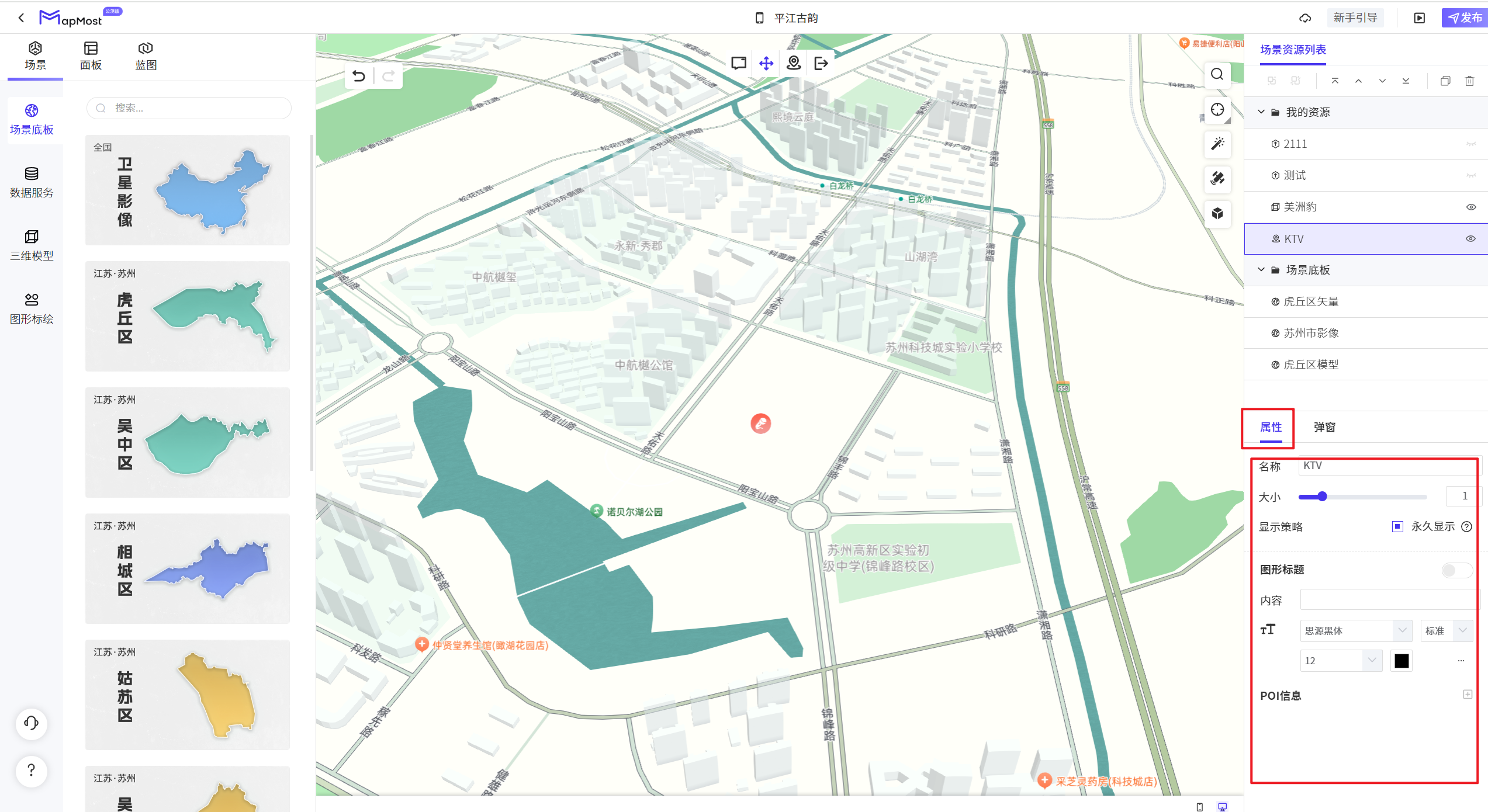

POI图标属性设置

点击【属性】可设置POI资源图层名称、POI显示文本，添加POI属性信息。

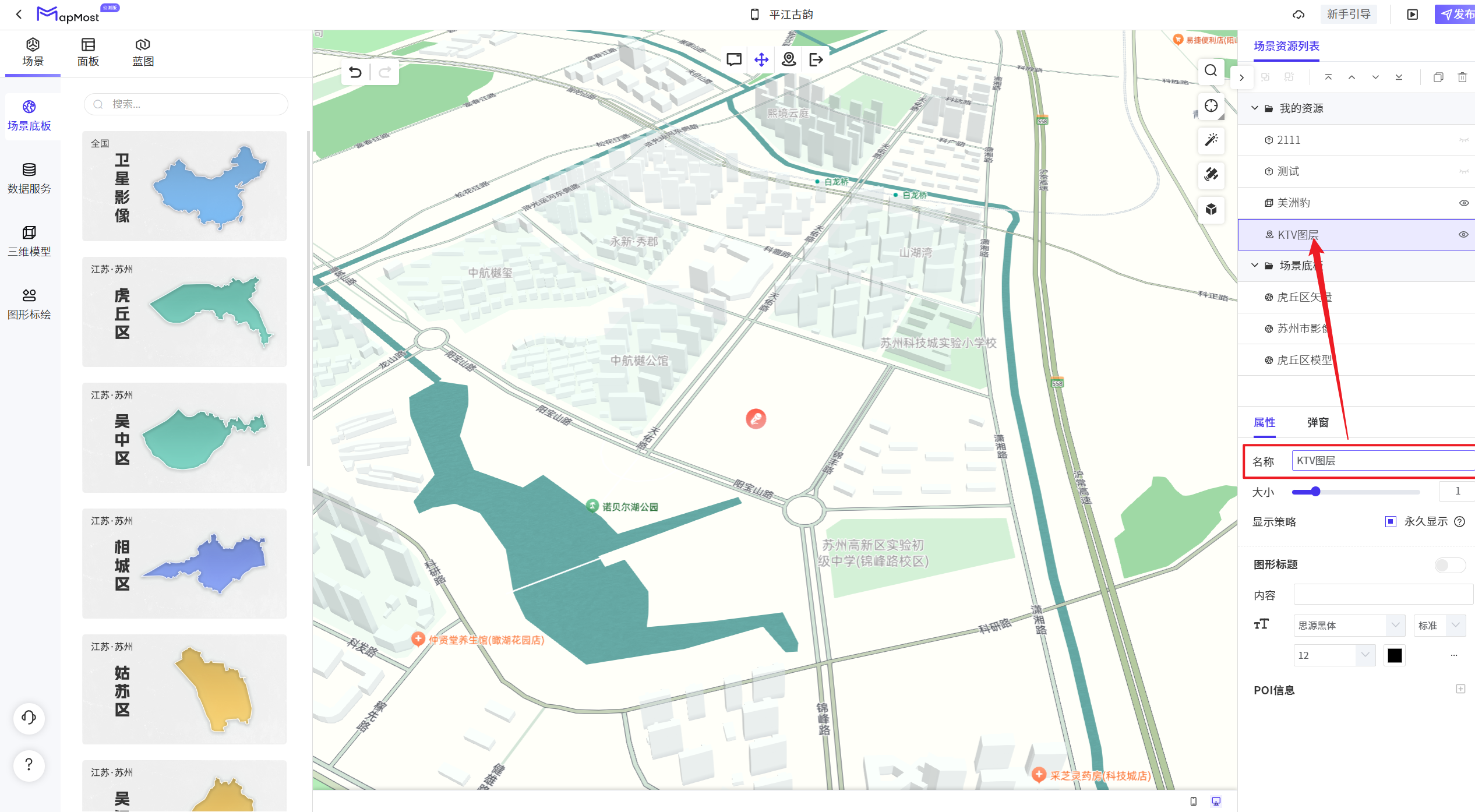

设置POI资源图层名称

在【名称】，输入POI资源图层名称，同时【场景资源列表】图层名称会同步变化。

设置POI图标大小

通过【大小】调整POI图标大小样式。

设置POI图标显示策略

根据需求调整图标展示策略。如果选择“永久显示”，该POI图标将始终在地图的各个层级中显现。若未选择“永久显示”，当信息过于

密集或达到特定地图层级时，该POI图标将自动隐藏，以保持界面的整洁性。

设置POI图形标题样式

通过【内容】输入设置POI标题文本。在 show 中设置标题字体大小、字体类型、颜色等。打开 show ，

显示图形标题，关闭 show ，图形标题不展示。

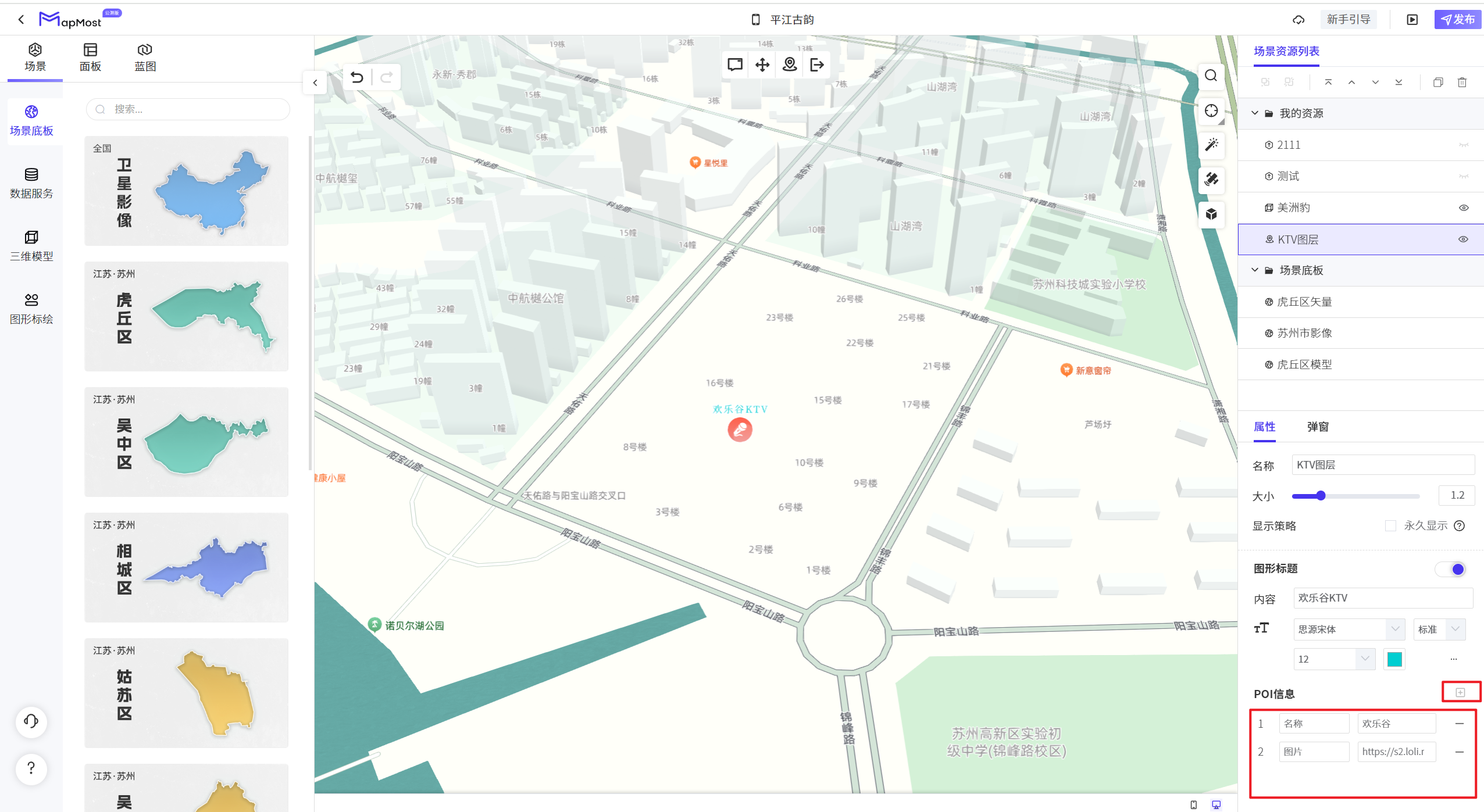

添加POI信息

添加自定义属性，可添加文本、数值、图片，网页等类型属性内容。

点击 show ，增加一列POI属性信息，点击 show ，删除POI该属性信息。

POI图标弹窗设置

信息弹窗

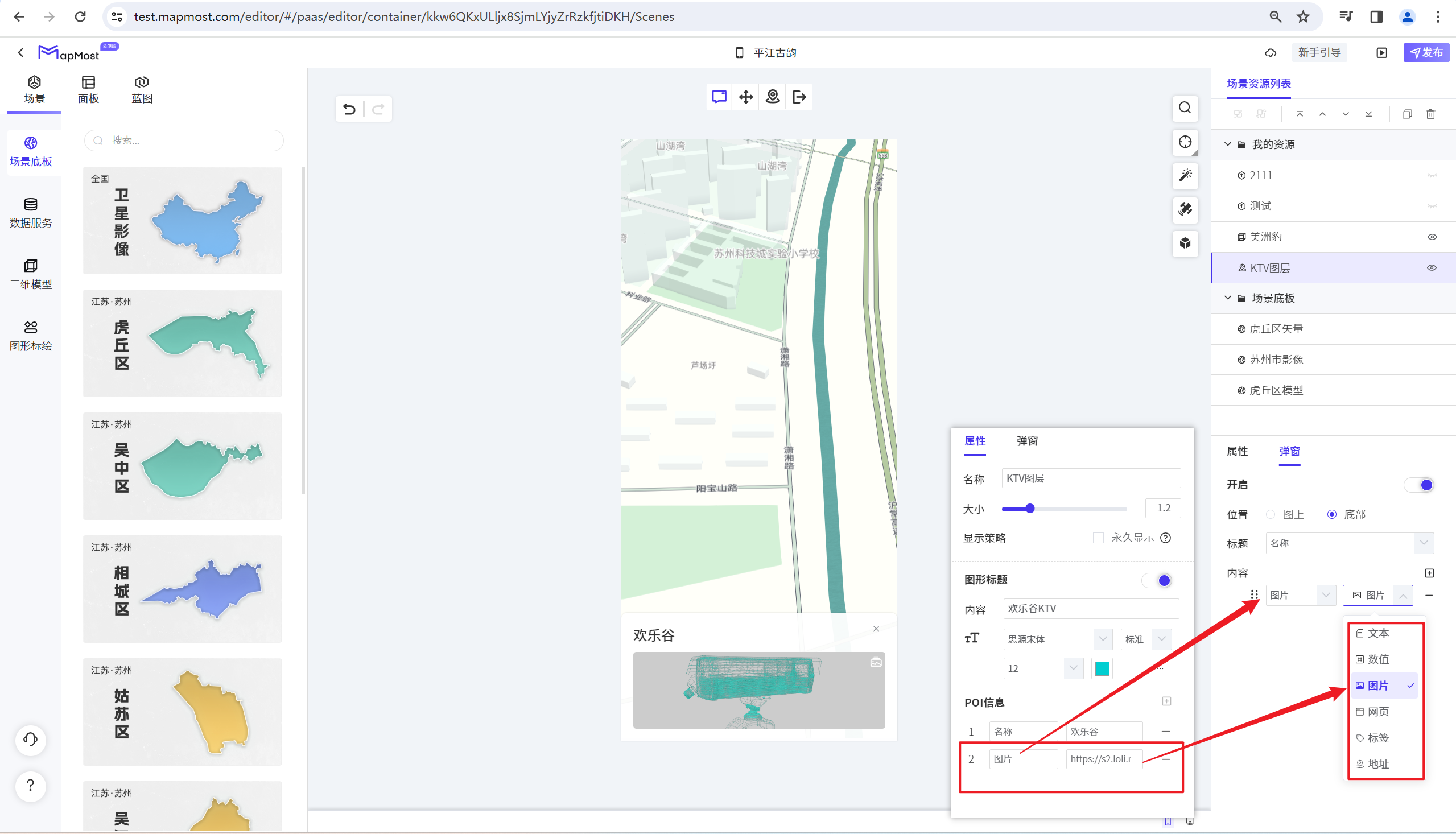

选择类型【信息弹窗】，设置信息弹窗信息。弹窗内容可添加选择要呈现的【POI信息】，默认以“文本”的形式呈现，用户

可选择其他类型来呈现对应信息，比如：选择呈现类型为“图片”，则弹窗会以图片形式呈现该信息项内容；目前除了默认类型

“文本”外，还支持配置显示为“图片”、“网页”、“数值”、“标签”、“地址”等样式类型.

标题：选择展示的标题名称，数据来源于【POI信息】内容；

内容：选择展示的信息内容，数据来源于【POI信息】内容；

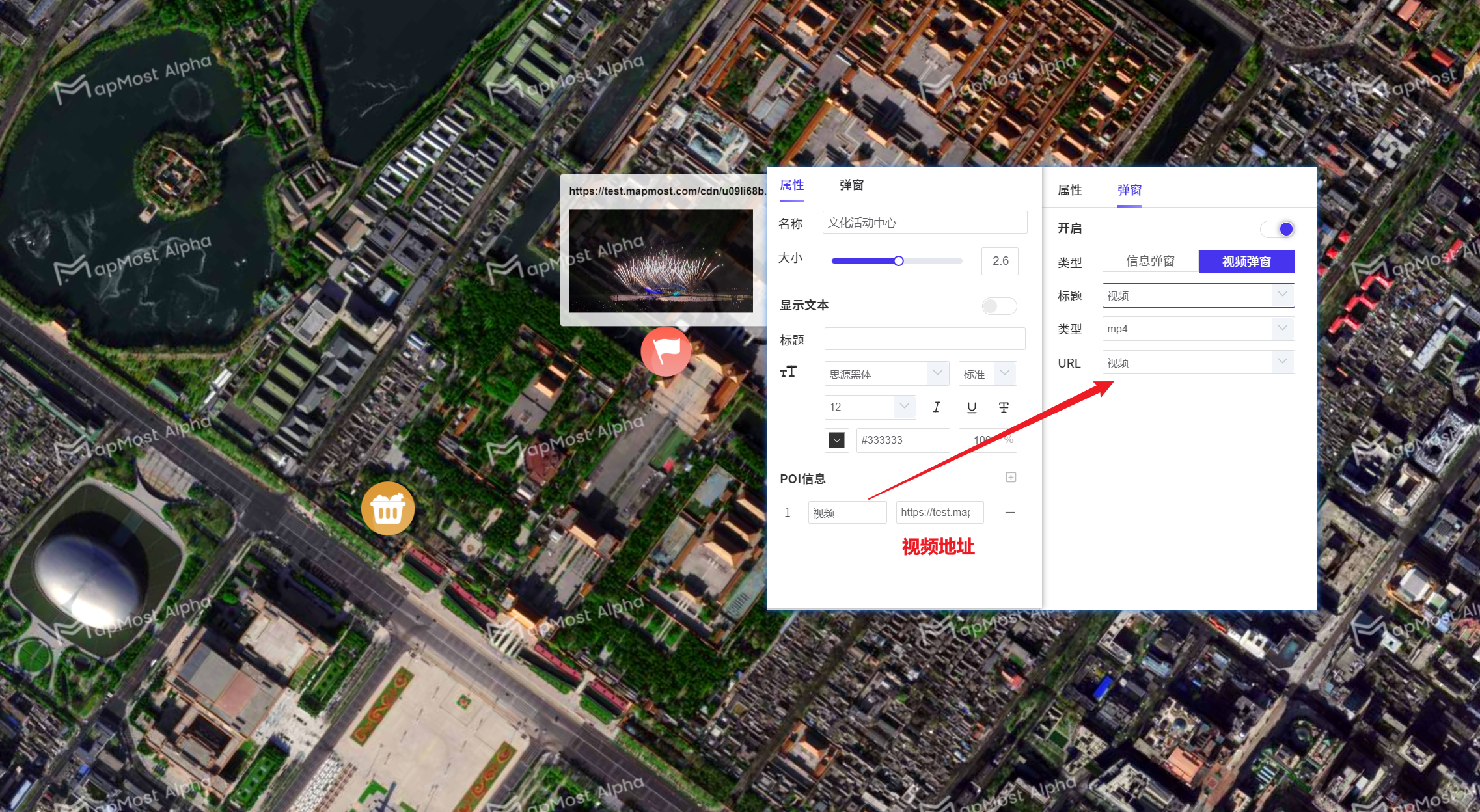

视频弹窗（仅支持PC端应用）

选择类型【视频弹窗】，设置视频弹窗信息。

标题：选择展示的标题名称，数据来源于【POI信息】内容

类型：选择视频流类型格式，支持HLS，MP4两种格式

URL：数据来源于【POI信息】内容

tips:

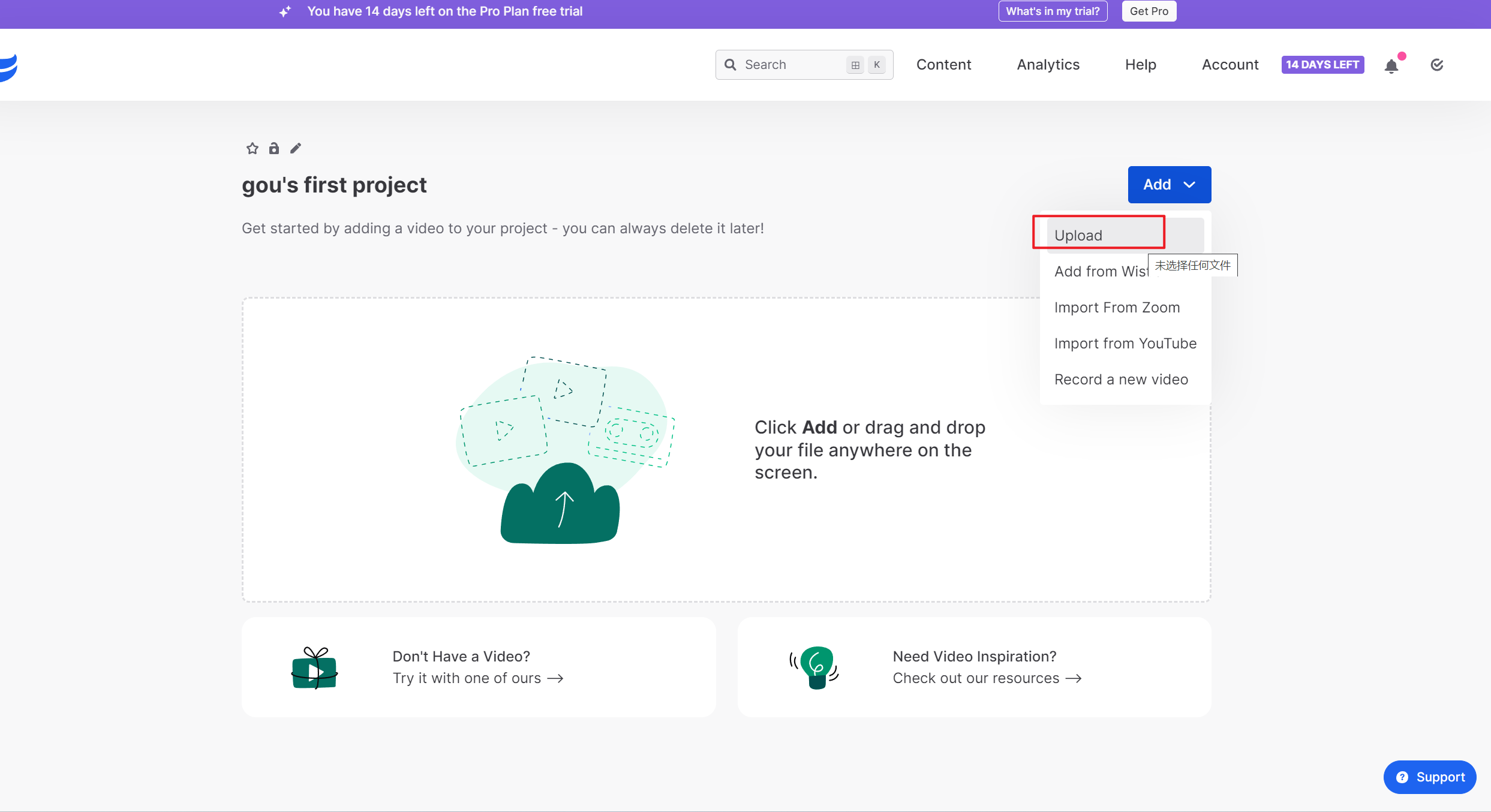

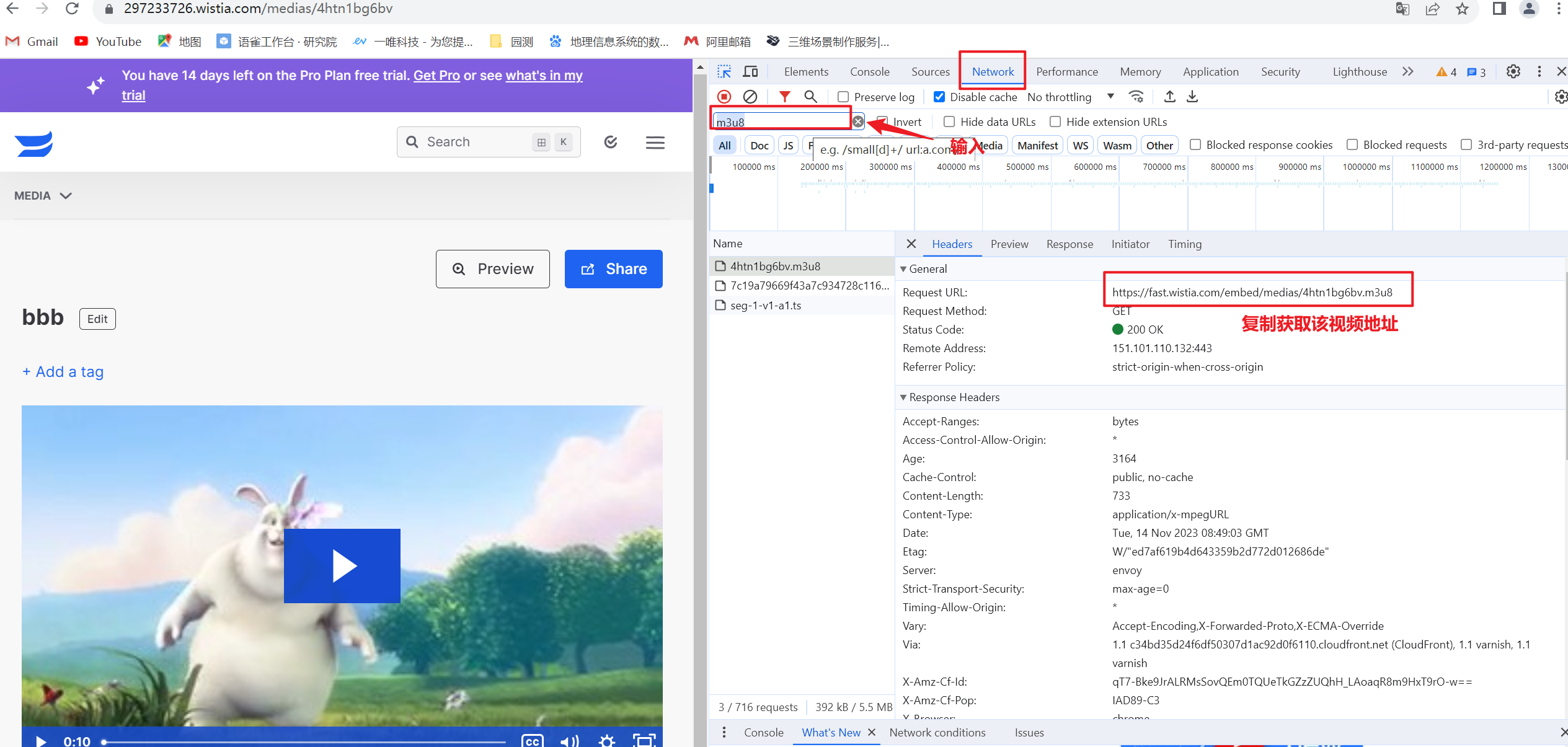

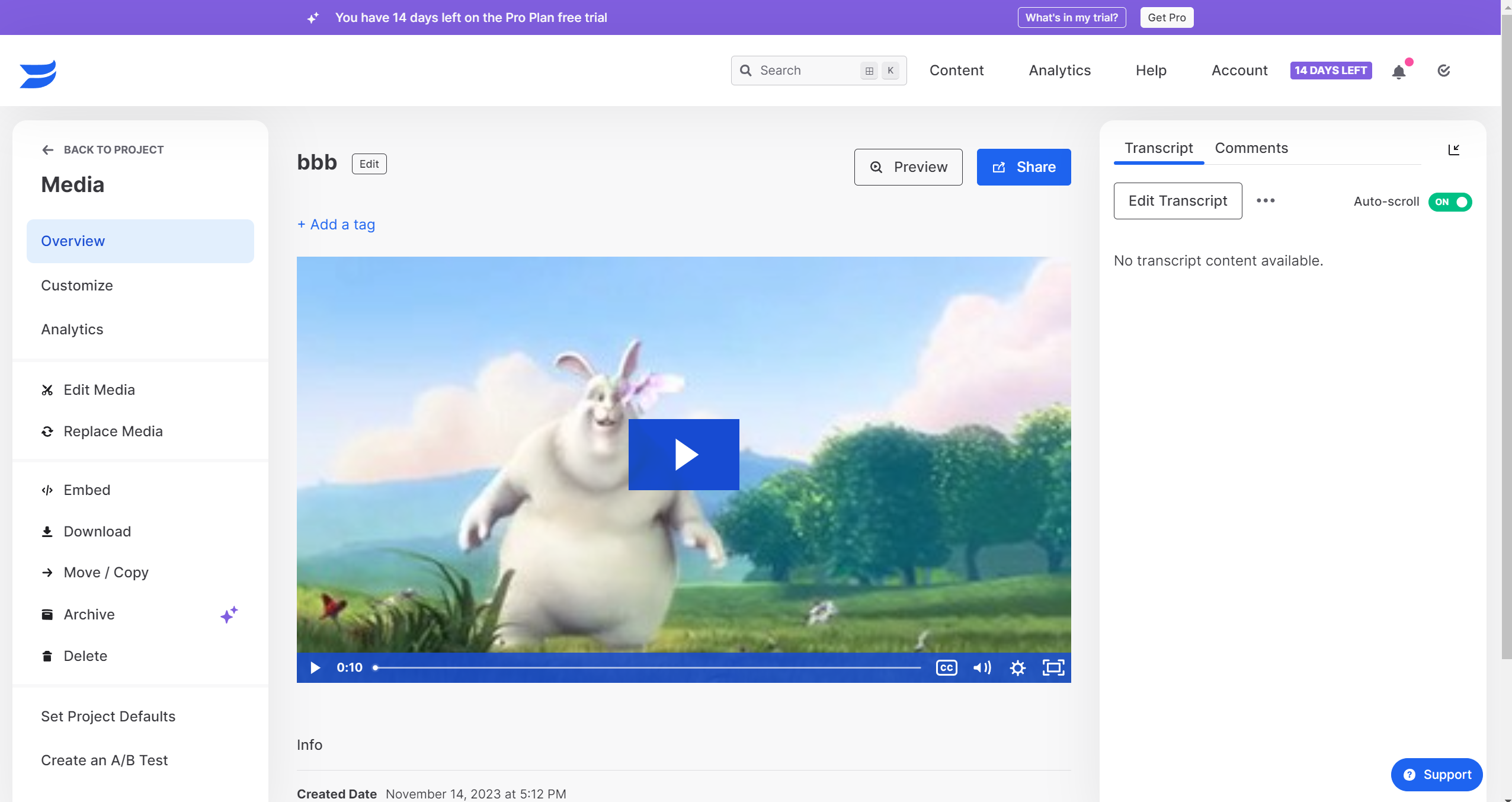

POI图片、视频暂时仅网址形式加载，本地图片或者视频可通过第三方软件上传后，加载网址展示。

弹窗位置设置

PC端：支持设置【跟随弹窗】与【全屏弹窗】。

移动端：支持设置【跟随弹窗】与【底部弹窗】。

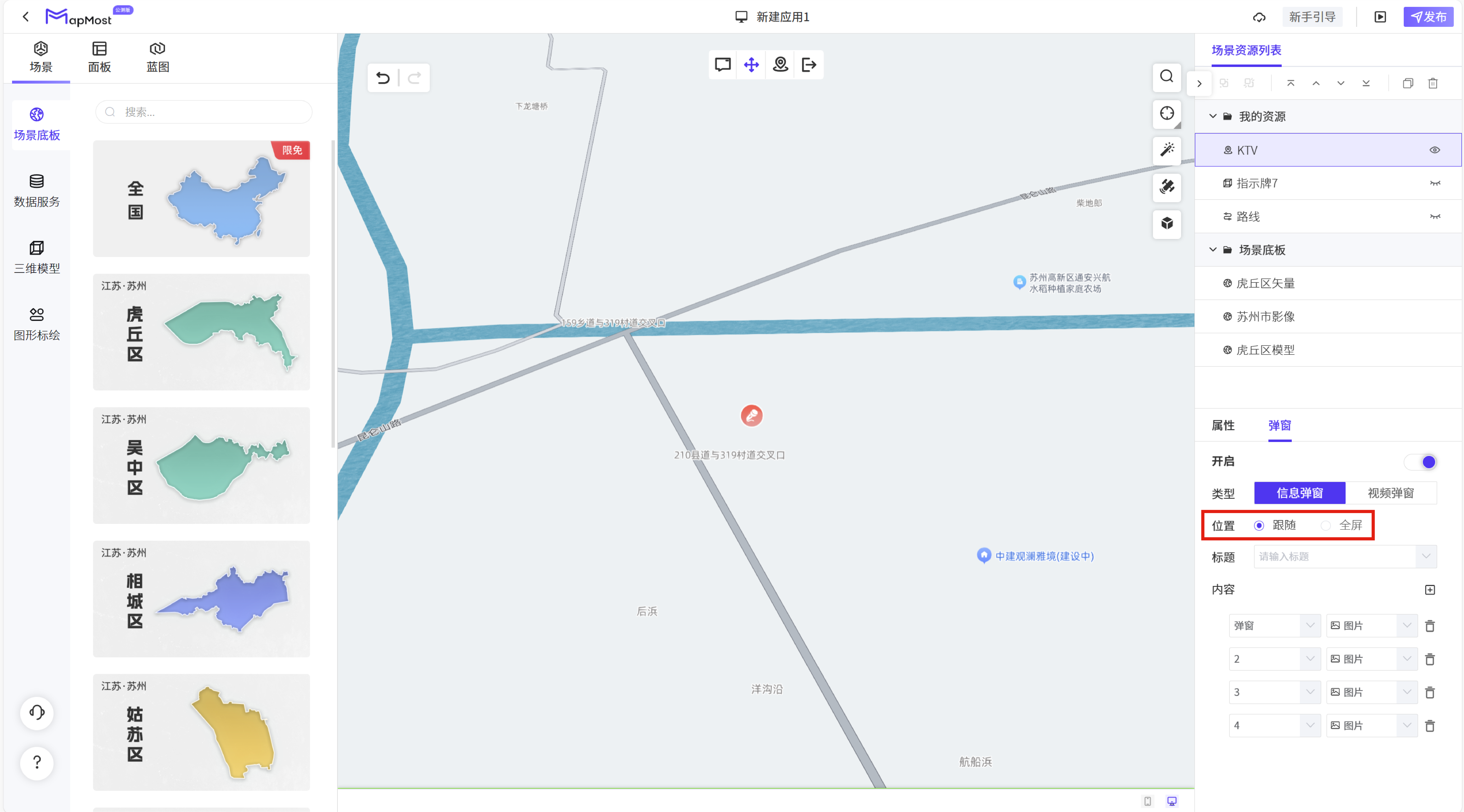

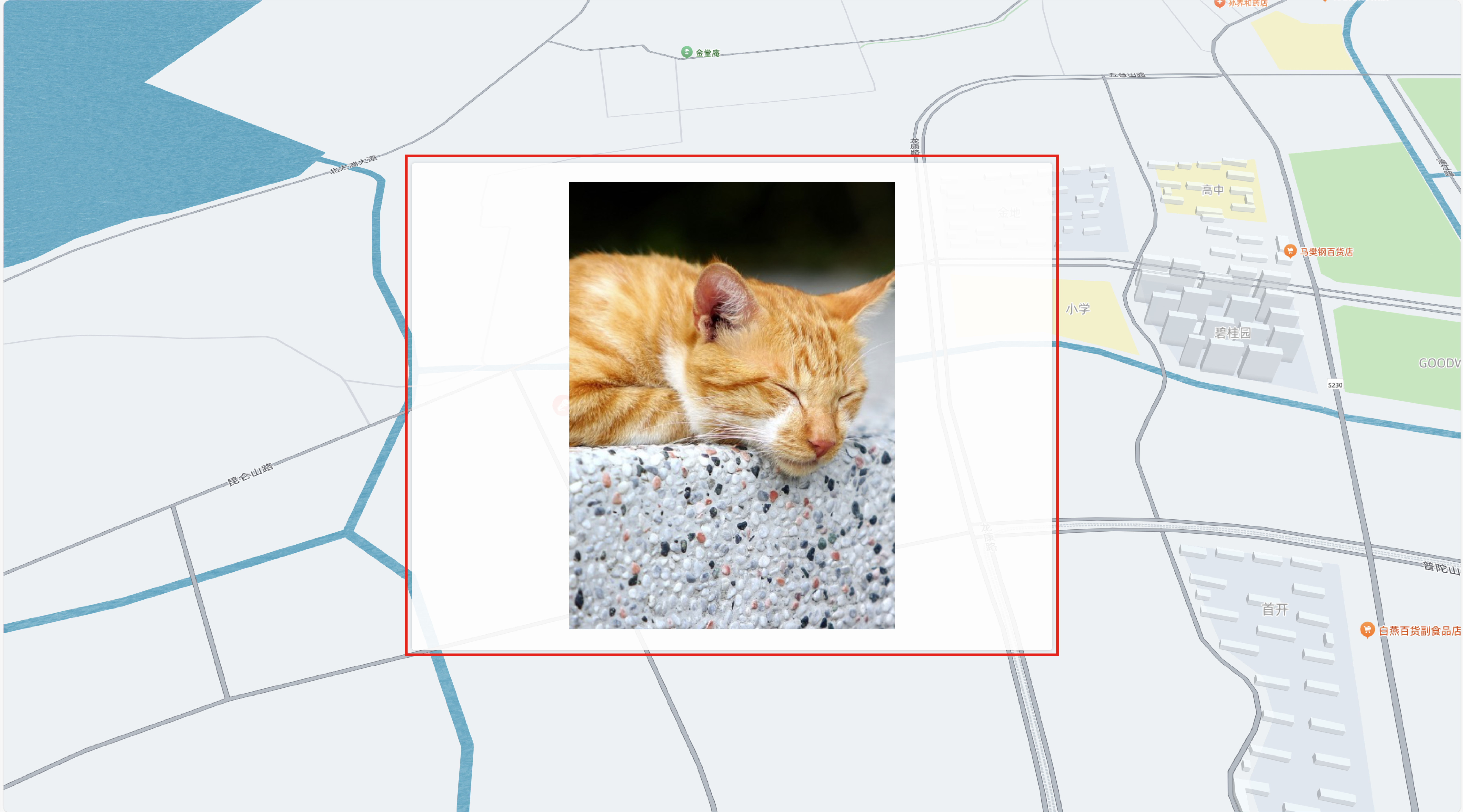

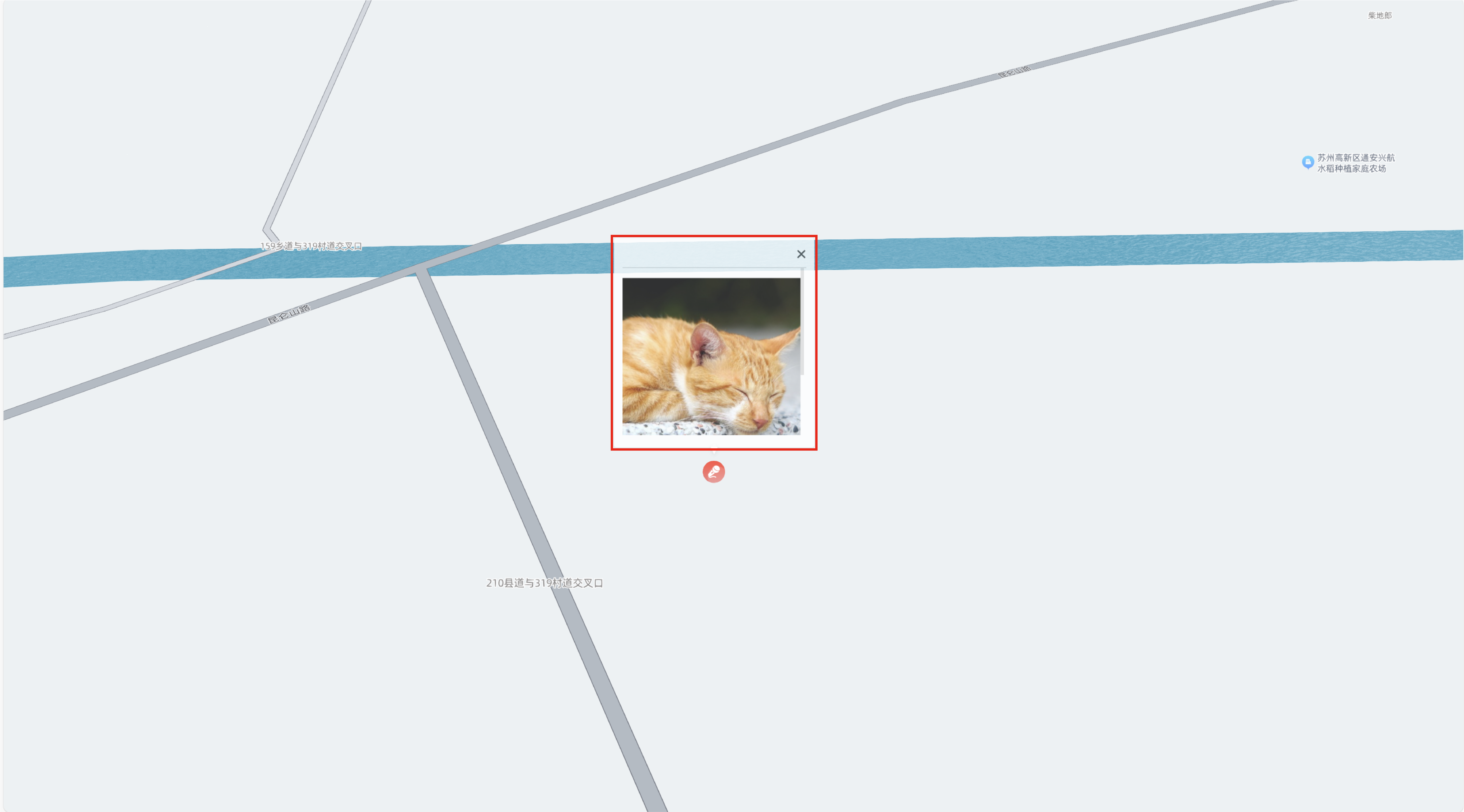

PC端【跟随弹窗】与【全屏弹窗】图例：

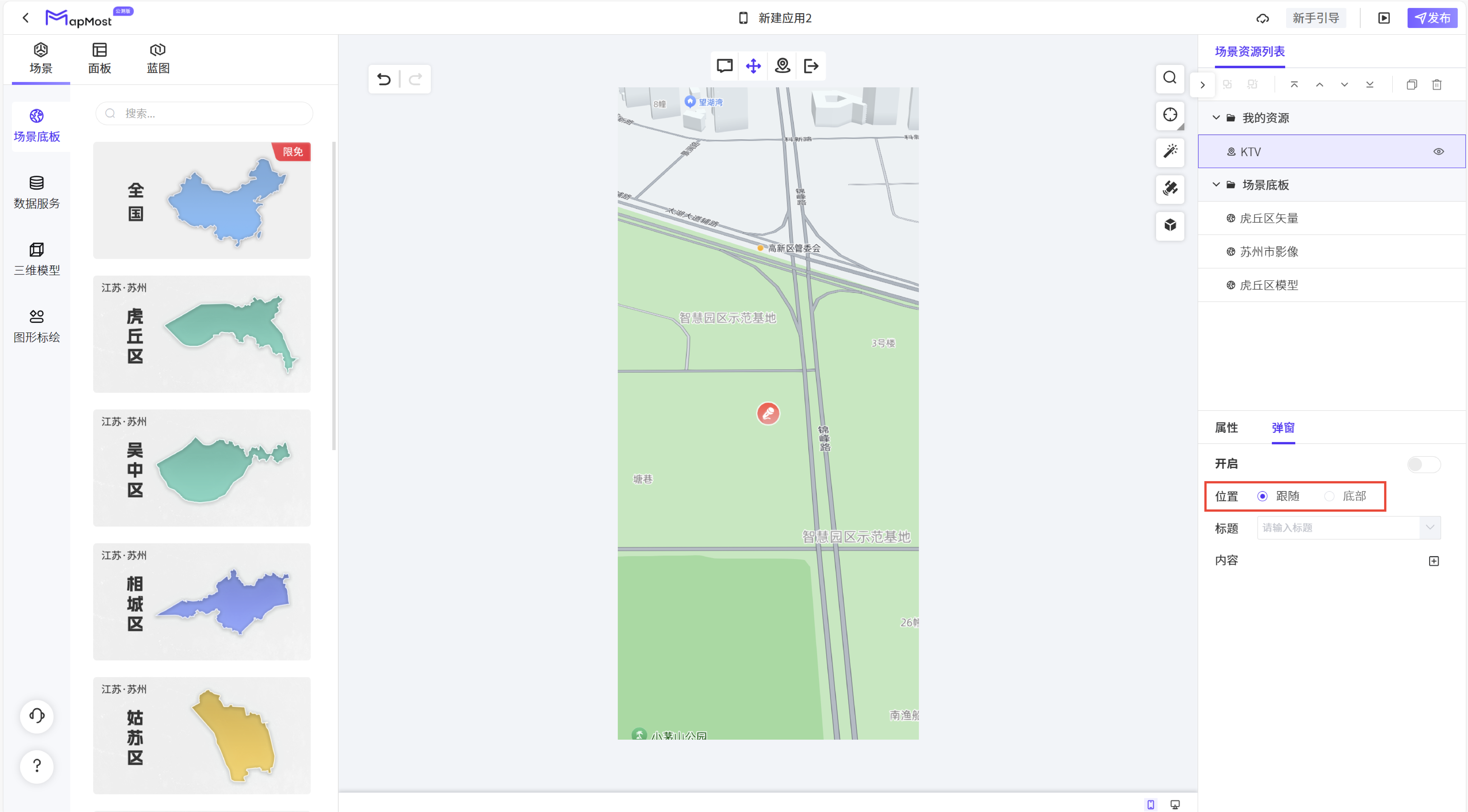

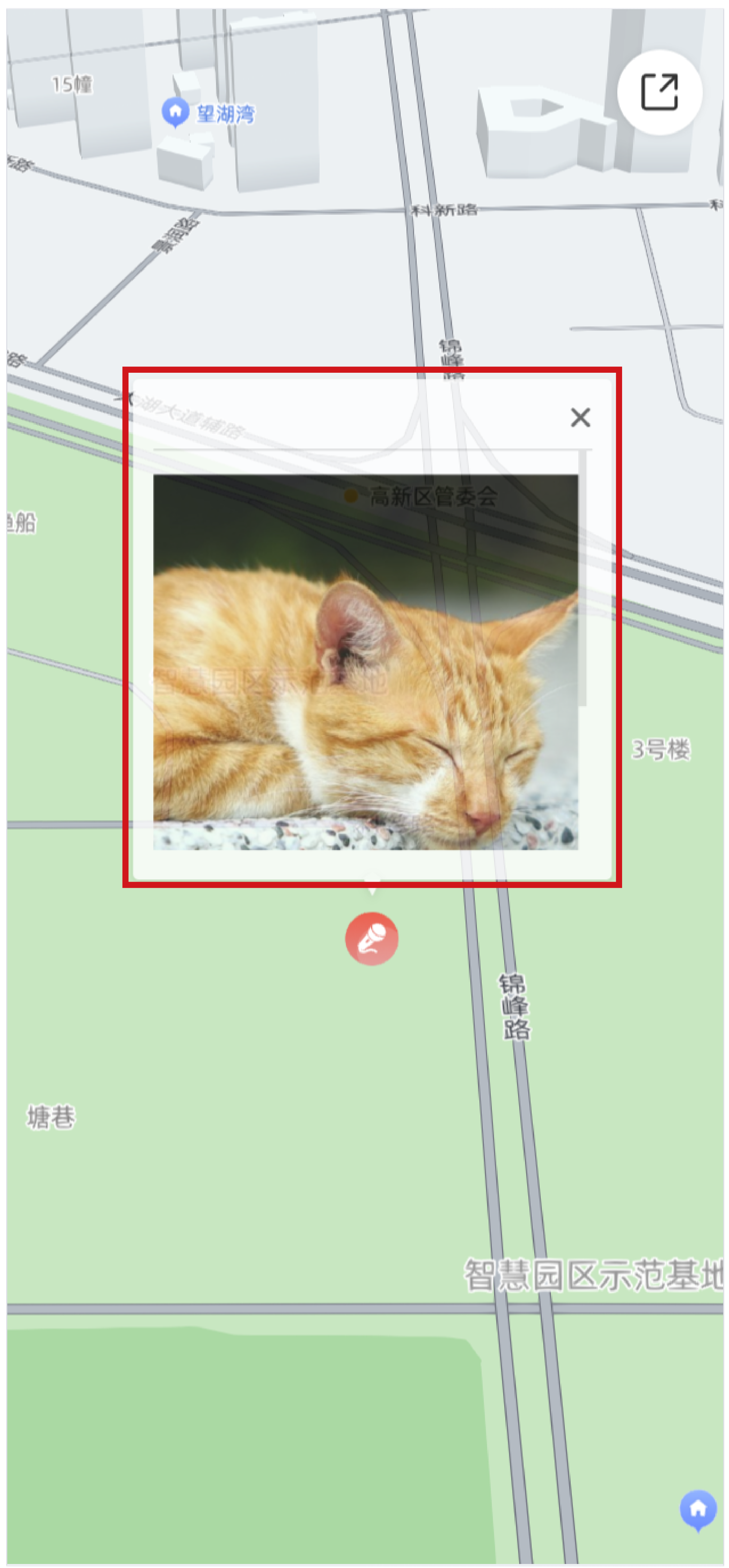

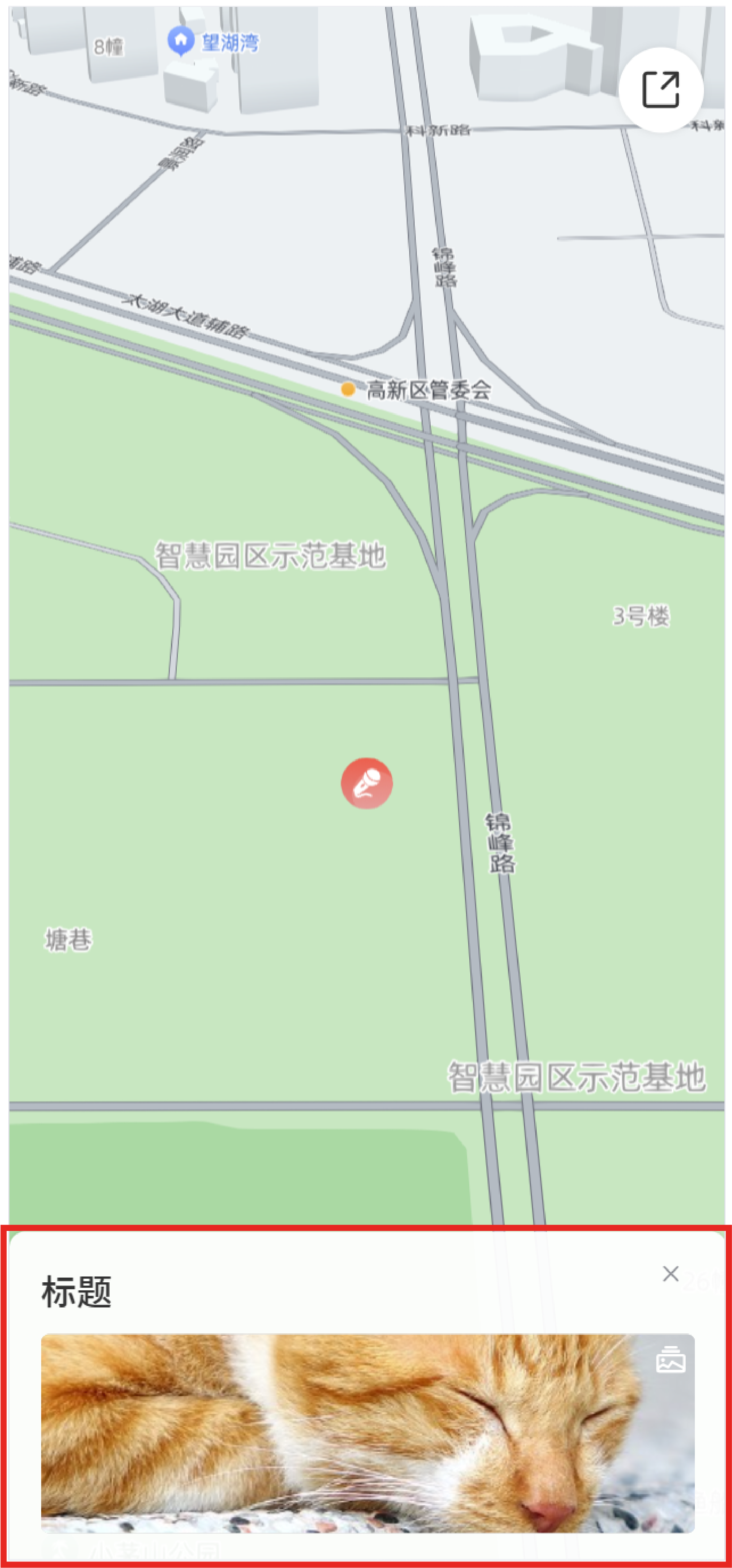

移动端【跟随弹窗】与【底部弹窗】图例：

本地图片上传

【三维模型】、【POI】、【图片组件】此类需要用到图片处，关联图片上传功能。
【属性—POI信息/属性—模型信息/数据】栏下，鼠标悬浮至【属性值/URL】框右侧，出现【更多】按钮，点击后弹出【选择资源】弹窗，点击【我的】按钮，出现【图片上传】图标，点击即可上传本地图片。
鼠标悬浮至图片上方时，图片右上角会出现【删除】按钮，点击即可删除无需使用的图片。
